智能液位變送器說明書

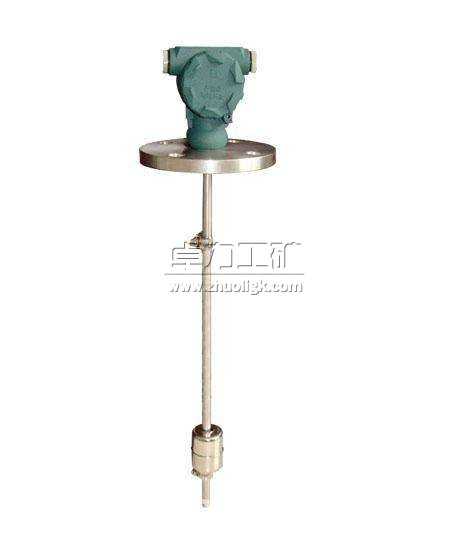

智能液位變送器
智能液位變送器|投入式智能液位變送器|智能浮球液位變送器
智能液位變送器 智能型液位變送器 投入式智能液位變送器 智能浮球液位變送器 智能浮筒液位變送器 智能陶瓷液位變送器 智能電容液位變送器 智能纜式靜壓液位變送器 智能型超聲波液位變送器 智能雙法蘭液位變送器 Tel:132 8008 2001 曹經理
智能液位變送器是投入到被測液體中某一深度的儀器。
智能液位變送器顯示儀適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。
精巧的結構,簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。
4~20mA、 0~5v、 0~10mA等標準信號輸出方式由用戶根據需要任選。
性能優勢
它可將各種物位參數的變化轉換成標準電流信號,遠傳至操作控制室,供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式,可適用于 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位,料位或物位的連續檢測,可廣泛應用于各種工業過程中的檢測控制。
特點:
結構簡單:無任何可動或彈性元件,因此呆靠性極高,維護量極少。
安裝方便:內裝式結構尤其顯示出這一特點,無需任何專用工具。
調整方便:零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變,兩個調整互不影響。
用途廣泛;適用于高溫高壓、強腐蝕等介質的液位測量。
功能特點
◆穩定性好,滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ~ 70 ℃范圍內,溫度飄移低于 0.2%FS ,在整個允許工作溫度范圍內低于 0.5%FS 。
◆具有反向保護、限流保護電路,在安裝時正負極接反不會損壞變送器,異常時送器會自動限流在 30mA以內。
◆固態結構,無可動部件,高可靠性,使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
用靜壓測量原理:
當智能液位變送器器投入到被測液體中某一深度時,傳感器迎液面受到的壓力公式為:Ρ = ρ .g.H + Po
式中:
P :變送器迎液面所受壓力
ρ:被測液體密度
g :當?shù)刂亓铀俣?br /> Po :液面上大氣壓
H :變送器投入液體的深度
同時,通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔,再將液面上的大氣壓 Po 與傳感器的負壓腔相連,以抵消傳感器背面的 Po ,使傳感器測得壓力為:ρ .g.H ,顯然 , 通過測取壓力 P ,可以得到液位深度。
主要技術參數
測量范圍: 0-0.1 米~ 0-35 米
最大過載: 不超過管長1.5倍
測量形式: 平衡罩式
精度等級: 0.5%F · S
電源電壓: 24VDC
負載電阻: ≤ 500 Ω
測量介質: 各種液體
長期穩定性: ± 0.2% F · S/ 年
環境相對濕度: 0 ~ 95%
補償溫度: 0 ~ 70 ℃
工作溫度: -40 ~240℃ 最高溫度可以做到 350 度(需定做)
結構特點
外殼: 壓鑄合金鋁
主體結構材料: 1Cr18Ni9Ti
電氣接口: M20×1.5
調試方法
擰下保護蓋,即可看到調零和滿程電阻器,外接標準電源及電流表(0 . 2極以上),即可調整,步驟如下:
◆在變送器沒有液體的情況下,調節零點電阻器,使之輸出電流4 m A,
◆變送器加液到滿量程,調節滿程電阻器,使之輸出電流20 m A,
◆反復以上步驟兩三次,直到信號正常。
◆調節完畢,擰緊保護蓋。
注意事項 :
◆凡供貨產品均帶有使用說明書及合格證,其中有產品編號、技術參數、出廠日期等,請認真核對,以免用錯。
◆接供電電源時應嚴格按照我公司接線說明進行連接。
◆使用中發現異常,應關掉電源,停止使用,進行檢查,或直接向我公司技術部門聯系。
◆運輸、儲存時應恢復原包裝,存放在陰涼、干燥、通風的庫房?jī)?nèi)。
◆18個月質保。
卓力工礦是國內知名智能液位變送器生產廠家,有豐富的經驗為客戶提供高品質的智能液位變送器及完善的售后服務,如果您想了解最新智能液位變送器價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
