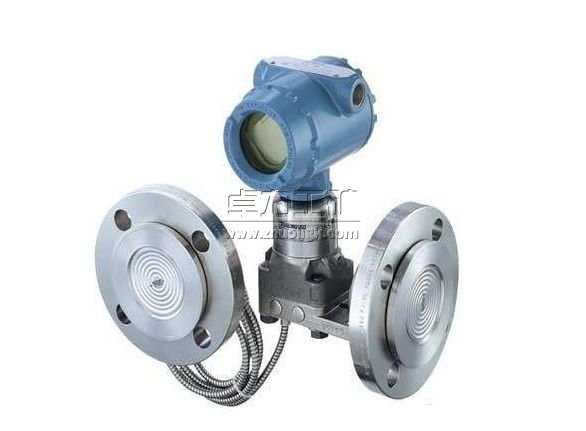

3851DP雙法蘭式液位變送器

3851DP雙法蘭式液位變送器|3851DP帶遠傳裝置差壓液位變送器

產品名稱：雙法蘭液位變送器
型 號：3851DP
3851DP型帶遠傳裝置的差壓變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。
由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

3851DP雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。

主要特點
模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型特點：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：±0.25%
●模擬精度：±0.5%±0.1%F.S
●全 性 能：±0.25F.S
●穩 定 性：0.25% 60個月
●量 程 比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。LY-3851DP型帶遠傳裝置的差壓/壓力變送器，為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法。

遠傳裝置形式
1、扁平式遠傳裝置；
2、螺紋安裝式遠傳裝置；
3、法蘭安裝式遠傳裝置；
4、插入筒式遠傳裝置
優勢分析
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
主要技術指標
有效檢測范圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或?qū)鬯姆蚁o腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度

帶遠傳裝置的變送器適用于下列工況：
1、需要將高溫介質與變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、被測介質由于環境或溫度變化而固化或結晶。
4、更換被測介質需要嚴格凈化測量頭
5、懸浮液體或高粘度介質
6、測量頭必須保持清潔衛生。
7、密封壓力容器測量。
具體選型尺寸請咨詢銷售部或參看本公司相關樣冊。

LY-3851DP型	雙法蘭液位變送器
	4	0-4~40KPa
5	0-40~250KPa
6	0-0.16~1MPa
7	0-0.4~2.5MPa
8	0-1.6~10.0MPa
	代號	輸出
E	非智能型（4~20mA輸出）
S	智能型（HART協議+4~20mA輸出）
	代號	結構材料
法蘭接頭	隔離膜片	灌充液體
22	316SST	316SST	硅油
	S1	一個遠傳裝置	根據表I-VI訂貨
S2	二個遠傳裝置
	代號	附加功能
M1	0~100%線性指示表
M2	LED數字顯示器
M3	LCD顯示器
B1	管裝彎安裝板
B2	板裝彎安裝板
B3	管裝平安裝板
d	隔爆型dII BT4
i	本安型iaIICT6
LY-3851DP	4E	S	22	S2	M3 B3 ←選型舉例

選型方式

LY-3851DP

雙法蘭液位變送器

代碼

量程范圍KPa

3

0-1.3～7.5

4

0-4-40

5

0-40～200

6

0-0.16～700

代碼

輸出

E

4-20mA

S

智能式HART協議）

代碼

公稱直徑尺寸mm

插入筒長度mm

高壓側隔膜片材料

A0

3〞80

平

316LSST

A2

3〞80

50

316LSST

A4

3〞80

100

316LSST

A6

3〞80

150

316LSST

B0

4〞100

平

316LSST

B2

4〞100

50

316LSST

B4

4〞100

100

316LSST

B6

4〞100

150

316LSST

C0

3〞80

平

哈氏C-276

C2

3〞80

50

哈氏C-276

C4

3〞80

100

哈氏C-276

C6

3〞80

150

哈氏C-276

D0

4〞100

平

哈氏C-276

D2

4〞100

50

哈氏C-276

D4

4〞100

100

哈氏C-276

D6

4〞100

150

哈氏C-276

E0

3〞80

平

鉭

F0

4〞100

平

鉭

代碼

安裝法蘭

A

3〞150lb

B

4〞150lb

C

3〞300lb

D

4〞300lb

代碼

結 構 材 料

法蘭和接頭

排氣/排液閥

隔離膜片

灌充液體

22

316不銹鋼

316不銹鋼

316不銹鋼

硅油

23

316不銹鋼

316不銹鋼

哈氏合金C

24

316不銹鋼

316不銹鋼

蒙乃爾

25

316不銹鋼

316不銹鋼

鉭

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

鉭

代碼

選項

M1

0-100%線性指示表

M3

3位半LCD顯示表

M4

智能表顯示

B1

管裝彎支架

B2

板裝彎支架

B3

管裝平支架

D1

側面泄放閥在壓力室上部

D2

側面泄放閥在壓力室下部

不注

1/2NPT錐管螺紋接頭

C2

丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 引壓管的球錐連接頭

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

雙法蘭液位變送器選型注意點
雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。雙法蘭液位變送器又叫雙法蘭變送器或雙法蘭液位計，顧名思義肯定是有兩個法蘭，跟單法蘭液位變送器還是有點區別的。
法蘭式液位變送器在生產的時候經常需要進行特殊環境的工藝處理，要求量程小精度高，還要求法蘭式液位變送器耐高溫、耐腐蝕以及高過載承受能力。 所以在法蘭式液位變送器的選型的時候一定要明確適用范圍。
選擇法蘭式液位變送器時主要考慮以下因素：
1、測量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、安裝條件、液位變化的速度等；
2、測量和控制要求，如測量范圍、測量精確度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性。
雙法蘭液位變送器選型的時候尤其要注意一個很重要的因素，就是差壓式液位變送器，它是安裝在液體容器的底部，通過表壓信號來反映液位的高度。在制藥、化工行業的液位測量的控制過程中， 盛裝液體的容器經常處于有壓的情況下，此時常規的靜壓式液位變送器變不能滿足測量要求，由于在傳感器電路和結構上的改進，提高了差壓液位測量技術在制藥和食品行業的實用價值。

卓力工礦是國內知名3851DP雙法蘭式液位變送器生產廠家，有豐富的經驗為客戶提供高品質的3851DP雙法蘭式液位變送器及完善的售后服務，如果您想了解最新3851DP雙法蘭式液位變送器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：3851DP雙法蘭式液位變送器發貨時間？ 3851DP雙法蘭式液位變送器售后保障？ 3851DP雙法蘭式液位變送器訂貨需要提供什么信息？
