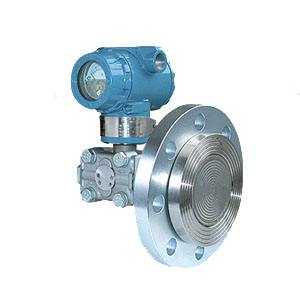

法蘭式液位變送器
法蘭式液位變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

廣泛用途
法蘭液位變送器的用途廣泛，適用于工業生產過程中各種貯槽、容器中貯料物位的連續測量。儀表輸出 0~10mA 或 4 ~20mA 標準直流信號，供給顯示、多點巡檢、記錄、控制、調節等儀表或 PLC 、 DCS 、 FCS 系統，以實現對物位的自動記錄和調節。它可以廣泛適用于高溫高壓、強腐蝕等介質的液位測量。儀表與物料接觸部分具有良好的耐腐性，適用于冶金、化工、環保、電站、造紙、制藥、印染、食品、市政等行業的液位、料位、油水界面、泡沫界面的連續監測。

結構及原理
法蘭式液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。
A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。
微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，，傳感器微調等運算，以及診斷和數字通信。
本微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A /D轉換。
D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。
數字通信線路為變送器提供一個與外部設備(如205型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FSK技術并依據BeII202標準。

特點
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

優勢分析
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
主要技術指標
有效檢測范圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或?qū)鬯姆蚁o(wú)腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度

法蘭尺寸						螺栓孔
尺寸	規格	直徑D	A	B	C	數目n	直徑d	分布直徑D1
3″	1501b	190	30	66	127	4	19	152
4″	1501b	228	30	89	157	8	19	190
3″	3001b	210	35	66	127	8	22	168
4″	3001b	254	38	89	157	8	22	200

法蘭式液位變送器選型標準

1151/3351LT	法蘭式液位變送器
	代碼	量程范圍KPa
3	0-1.3～7.5
4	0-4-40
5	0-40～200
6	0-0.16～700
	代碼	輸出
E	4-20mA
S	智能式(HART協議）
	代碼	公稱直徑尺寸	插入筒長度	高壓側隔膜片材料
A0	(3〞)80	平	316LSST
A2	(3〞)80	50	316LSST
A4	(3〞)80	100	316LSST
A6	(3〞)80	150	316LSST
B0	(4〞)100	平	316LSST
B2	(4〞)100	50	316LSST
B4	(4〞)100	100	316LSST
B6	(4〞)100	150	316LSST
C0	(3〞)80	平	哈氏C-276
C2	(3〞)80	50	哈氏C-276
C4	(3〞)80	100	哈氏C-276
C6	(3〞)80	150	哈氏C-276
D0	(4〞)100	平	哈氏C-276
D2	(4〞)100	50	哈氏C-276
D4	(4〞)100	100	哈氏C-276
D6	(4〞)100	150	哈氏C-276
E0	(3〞)80	平	鉭
F0	(4〞)100	平	鉭
	代碼	安裝法蘭
A	3〞150lb
B	4〞150lb
C	3〞300lb
D	4〞300lb
	代碼	結 構 材 料
法蘭和接頭	排氣/排液閥	隔離膜片	灌充液體
22	316不銹鋼	316不銹鋼	316不銹鋼	硅油
23	316不銹鋼	316不銹鋼	哈氏合金C
24	316不銹鋼	316不銹鋼	蒙乃爾
25	316不銹鋼	316不銹鋼	鉭
33	哈氏合金C	哈氏合金C	哈氏合金C
35	哈氏合金C	哈氏合金C	鉭
	代碼	選項
M1	0-100%線性指示表
M2	LCD顯示表
M3	LCD顯示表
B1	管裝彎支架
B2	板裝彎支架
B3	管裝平支架
D1	側面泄放閥在壓力室上部
D2	側面泄放閥在壓力室下部
不注	1/2NPT錐管螺紋接頭
C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 引壓管的球錐連接頭
d	隔爆型dⅡBT4
i	本安型iaⅡCT
