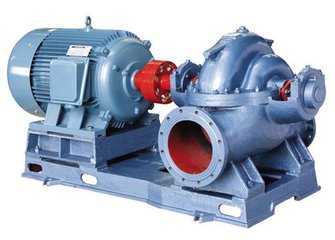

S(SH)型單級雙吸清水離心泵

S(SH)型單級雙吸清水離心泵|單級雙吸離心泵|臥式清水離心泵

一、S、SH型單級雙吸離心泵產品概述：
S、SH型單級雙吸離心泵殼中開之離心泵，供抽送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

SH型單級雙吸臥式離心泵結構說明
單級雙吸泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。雙吸離心泵檢修時無需拆卸進出口水管及電機。從傳動方向看去，離心泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）。
　主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。
　體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。水泵進出水法蘭的下部，制有放水的管螺孔。
　經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
　泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
　密封環用以減少水泵壓水室的水漏回吸水室。
　離心泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
　軸封為軟填料密封（根據用戶需要可采用機械密封結構）。

SH型單級雙吸臥式離心泵結構圖

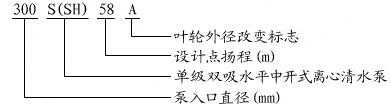

S、SH型單級雙吸離心泵型號定義：


S、SH型單級雙吸臥式離心泵性能參數

型    號	流    量（m3/h）	揚  程 （m）	必需汽蝕余量	轉速 （r/min）	電機功率（KW）
150S-78	160	78	4.5	2950	55kW
150S-78A	140	60	4.5	2950	45kW
150S-50	160	50	4.5	2950	37kW
150S-50A	140	39	4.5	2950	30kW
150S-50B	133	36	4.5	2950	22kW
200S-95	280	95	5	2950	132kW
200S-95A	268	87	5	2950	110kW
200S-95B	245	72	5	2950	75kW
200S-63	280	63	5	2950	75kW
200S-63A	245	48	5	2950	55kW
200S-42	280	42	5	2950	45kW
200S-42A	245	36	5	2950	37kW
250S-65	485	65	3.8	1450	132kW
250S-65A	420	48	3.8	1450	90kW
250S-39	485	39	3.8	1450	75kW
250S-36A	420	29	3.8	1450	55kW
250S-24	485	24	3.8	1450	45kW
250S-24A	420	20	3.8	1450	37kW
250S-14	485	14	3.8	1450	30kW
250S-14A	420	10	3.8	1450	18.5kW
300S-90	790	90	4.8	1450	315kW
300S-90A	756	78	4.8	1450	280kW
300S-90B	720	67	4.8	1450	220kW
300S-58	790	58	4.8	1450	185kW
300S-58A	735	50	4.8	1450	160kW
300S-58B	685	43	4.8	1450	132kW
300S-32	790	32	4.8	1450	90kW
300S-32A	700	26	4.8	1450	75kW
300S-19	790	19	4.8	1450	55kW
300S-19A	700	15	4.8	1450	45kW
300S-12	790	12	4.8	1450	37kW
350S-125	1260	125	5.5	1450	630kW
350S-125A	1181	112	5.5	1450	560kW
350S-125B	1098	96	5.5	1450	500kW
350S-75	1260	75	5.5	1450	360kW
350S-75A	1170	65	5.5	1450	300kW
350S-75B	1080	55	5.5	1450	225kW
350S-44	1260	44	5.5	1450	220kW
350D-44A	1116	36	5.5	1450	160kW
350S-26	1260	26	5.5	1450	132kW
350S-26A	1130	21	5.5	1450	90kW
350S-16	1260	16	5.5	1450	75kW
350S-16A	1130	12	5.5	1450	55kW
500S-98	2020	98	6	970	780kW
500S-98A	1872	83	6	970	650kW
500S-98B	1746	74	6	970	550kW
500S-59	2020	59	6	970	460kW
500S-59A	1872	49	6	970	380kW
500S-59B	1746	40	6	970	310kW
500S-35	2020	35	6	970	280kW
500S-35A	1746	27	6	970	215kW
500S-22	2020	22	6	970	185kW
500S-22A	1746	17	6	970	132kW
500S-13	2020	13	6	970	110kW
600S-47	3170	47	7.5	970	550kW
600S-32	3170	32	7.5	970	380kW
600S-22	3170	22	7.5	970	250kW
600S-22A	2860	18	7.5	970	185KW
600S32	3170	32	7.5	970	355KW
600S-32A	2850	26	7.5	970	280KW
600S-47	3170	47	6..5	970	560KW
600S-47A	2920	40	6	970	450KW
600S-75	3170	75	6	970	900KW
600S-75A	2950	65	6	970	710KW
600S-75B	2710	55	6	970	560KW
600S-100	3170	100	6	970	1250KW
600S-100A	3000	90	6	970	1120KW
600S-100B	2830	80	6	970	900KW
800S-22	5500	22	7	730	450KW
	4400	14	5	585	250KW
800S-22A	4830	17	7	730	315KW
	3870	11	5	585	185KW
800S-32	5500	32	7	730	630KW
	4400	20	4.5	585	315KW
800S-32A	4950	26	7	730	450KW
	3960	17	4.5	585	250KW
800S-47	5500	47	6.5	730	1000KW
	4400	30	4.2	585	450KW
800S-47A	5070	40	6.5	730	710KW
	4060	25	4.2	585	355KW
800S-76	5500	76	6	730	1600KW
	4400	49	4.2	585	800KW
800S-76A	5080	65	6	730	1250KW
	4070	42	4.2	585	630KW
800S-76B	4680	55	6	730	1000KW
	3750	35	4	585	500KW

SH型單級雙吸臥式離心泵訂貨須知：
①產品名稱與雙吸離心泵型號②雙吸離心泵口徑③雙吸離心泵揚程④雙吸離心泵流量⑤雙吸離心泵電機功率（KW）⑥雙吸離心泵轉速（r/min）⑦雙吸離心泵電壓〔V〕⑧雙吸離心泵材質⑨雙吸離心泵是否帶附件以便我們的為您正確選型。

二、S、SH型單級雙吸離心泵裝配、拆卸、安裝：
裝配與拆卸
1 、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。
2、將轉子部件裝在泵體上，調整葉輪的軸向位?到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。
3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，最后裝上?料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。
裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均?即可，拆卸可按上述裝配順序相反地進行。
安裝
1、檢轉速離心泵和電動機應無損壞。
2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值?；A(chǔ)尺寸應符合泵機組的安裝尺寸。
3、安裝順序：
① 將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。
② 在基礎與泵底腳之后灌注混凝土 。
③ 待混凝土干固后，擰緊地腳螺栓，并重新檢?水泵的水平度。
④ 校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。
⑤ 在檢 電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得籍泵本體支承。
5、水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。
6、如安裝在進水水位以上，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
7、水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。

三、S、SH型單級雙吸離心泵起動、停止和運行：
1、起動與停止：
起動前，轉動泵的轉子，應該輕滑均。
② 關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水.無空氣窩存。
③ 如果泵上裝有真空表或壓力表.要關閉其與泵相連接的旋基再起動電動機.待轉速正常后再打開；然后逐漸打開出水閘閥，如流置過大，可以適當?shù)仃P(guān)小閘閥進行調節；反之流量過小時.將閘閥開大。
④ 均?地?cái)Q緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的?升。
⑤ 當停止水泵運轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源.如
所處環境的溫度較低時，則應將泵體下部的四方螺塞打開.去掉??水.以免凍裂。⑥長期停止使用時.應拆開水泵將另件上的水擦干.在加工表面涂上防銹油保管好。
2、運轉：
① 水泵軸承最高?度不應超過75°C。
② 潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3?1/2為宜。
③ 填料磨損?可適當壓緊填料壓蓋.若磨損過多應加以更?。
④ 定期柁??軸器部件.注意電機軸承溫升。
⑤ 運轉過程中.如發現?聲或其他不正常的聲音時，應立即停車.檢?其原因.加以消除。
⑥ 不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速后流量.揚程.軸功率分別為Q1 、H1和N1.其相互關系.可用下列公式迸行換算：
Q1=（n1/n）Q        H1=(n1/n)²H       N1=(n1/n)³N

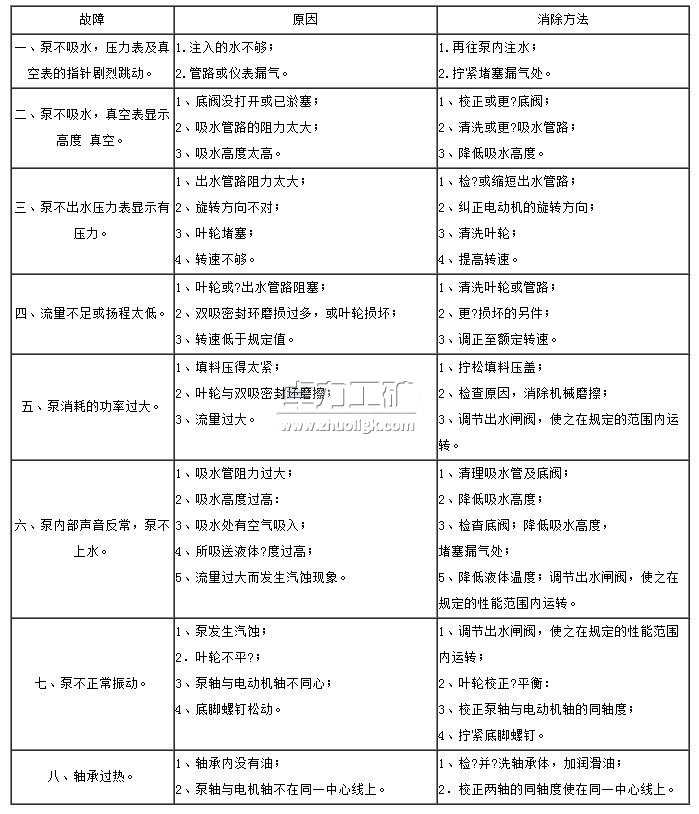

四、S、SH型單級雙吸離心泵故障原因及排除
