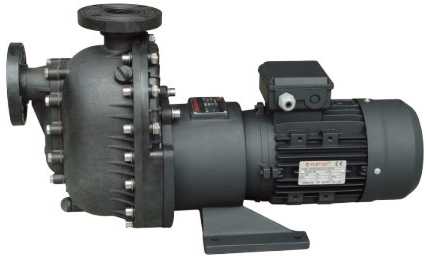

ZBF塑料自吸式磁力泵·自吸磁力驅動泵

ZBF塑料自吸式磁力泵·自吸磁力驅動泵|自吸磁力泵

一、ZBF型塑料自吸磁力泵產品概述:
ZBF型塑料自吸式磁力泵是結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、腐蝕、無泄漏等優點。ZBF型塑料磁力式自吸泵符合JB/T7742-1995小磁力傳動離心泵標準,為全磁力泵聯合設計的優化產品.結合國外的先進技術,采用外混式結構的自吸塑料磁力泵,該泵以增強聚丙烯為主要材料,自吸時間短,壽命長,是自動化遠程控制和流動輸送強腐蝕液體的無漏泵.
過流部件材質：PP（增強聚丙烯）、PVF2（聚偏二氟乙烯）
聯接方式：絲口、軟管、活接、法蘭
流量Q：1.5～60m3/h
揚程H：8～32m
功率N：0.37～15kw
介質溫度：0～60℃



二、ZBF型塑料自吸磁力泵產品特點：
集自吸于一身，不需底閥和引灌水，自吸高度4米。 該泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，溫度-20°C至80°C。流量：5-15m3/h; 揚程：8-32m; 轉速2900r/min

ZBF型塑料自吸式磁力泵以靜密封取代動密封，使過流部件處于完全密封狀態，徹底解決了其它離心泵軸封無法避免的跑、冒、滴、漏、之弊病，過流部件的材料均采用耐腐蝕納米聚丙烯為主要材料.塑料自吸磁力泵使用范圍廣,耐腐蝕性能強,使用方便等優點.該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,廣泛應用于石油,化工,制藥,印染,電鍍,食品,環保等企業的生產流程中輸送不含顆粒雜質的腐蝕性液體,尤其適用于易燃,易暴,易揮發,有毒和貴重液體的輸送。

使用環境：
環境溫度：-20～40℃；環境濕度：95%；海拔高度：不超過1000米（大于時應在訂貨時提出）。

三、ZBF型塑料自吸磁力泵型號意義：


ZBF型塑料自吸磁力泵技術參數表

型號	口徑		流量 (m3/h)	揚程 (M)	吸程 (m)	電機功率 (KW)	轉速 (r/min)	電壓 (V)	頻率 (HZ)
	進口	出口
ZBF32-105	32	32	6.5	10	5	0.75	2900	380	50
ZBF32-115				16	5	1.1	2900	380	50
ZBF32-125				20	5	1.5	2900	380	50
ZBF40-105	40	40	10	10	5	1.1	2900	380	50
ZBF40-115				16	5	1.5	2900	380	50
ZBF40-125				20	5	2.2	2900	380	50
ZBF50-125	50	50	12.5	20	5	3	2900	380	50
ZBF50-160				32	5	4	2900	380	50

四、ZBF型塑料自吸磁力泵結構說明：
ZBF型塑料自吸磁力泵采 用外混式軸向回水結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪 攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空 氣排凈，使泵內形成一定的真空度，達到自吸的作用。

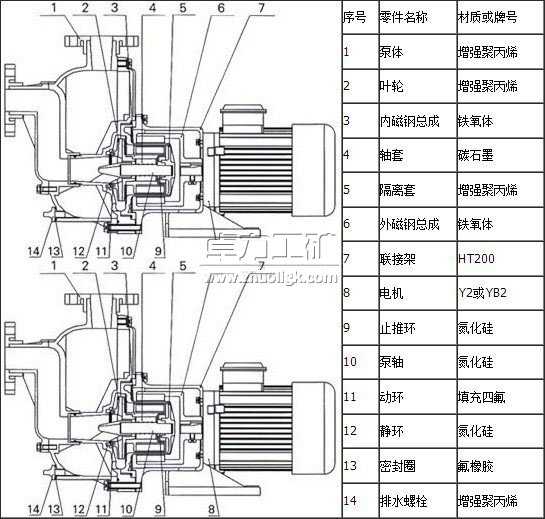

ZBF型塑料自吸磁力泵結構圖：


工作原理：
ZBF型塑料自吸式磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

ZBF型塑料自吸式磁力泵安裝與使用：

1、自吸泵應水平安裝不宜豎立，泵體不得承受管路重量，泵與管路應保持良好的密封，各緊固件無松動現象。
2、擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。
3、泵使用前應進行檢查，電機轉動靈活，電機旋轉方向與轉向標記一致，無卡滯及異常聲響。
4、電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
5、泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

注意事項：
1、因泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止無介質運轉，同時應避免在工作中途停電后再啟動時所造成的無介質運轉。
2、輸送介質若含有固體顆粒，泵入口前要加過濾網，如含有鐵磁質微粒，需加磁性過濾器（本廠有生產，屬于選購件）。
3、被輸送的介質及其溫度應在泵材允許范圍內。自吸塑料磁力泵的使用溫度<60℃，進口壓力不大于0.1MPa，最大工作壓力為0.6MPa；
4、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
5、塑料自吸磁力泵長時間運行后，發現泵有異常情況（噪音大，震動加?。瑧?yīng)拆檢軸承和端面動環的磨損情況，若軸承和泵軸的間隙、葉輪軸向竄動較大時，應更換軸承和軸向動環。
