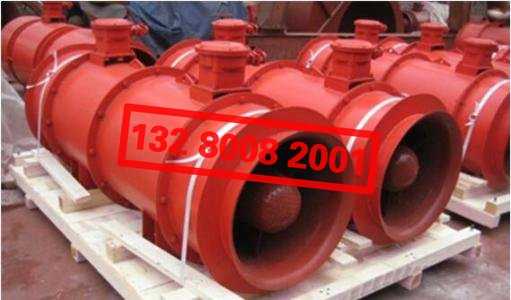

SDA(SD)系列低噪聲隧道軸流風機

　　SDA系列低噪聲隧道軸流通風機亦是動葉可調式單級葉輪旋轉，由一臺配有進口瑞典軸承的專用電動機直接驅動單級葉輪。隧道軸流通風機由三段組成：進口消聲器(集風器、整流器、守流器、消聲器)；風機段(機殼部、葉輪部、電動機)；出口消聲段(整流器、導流器、消聲器)。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

SDA(SD)系列低噪聲隧道軸流風機說明書

SDA(SD)系列低噪聲隧道軸流風機

SDA(SD)系列低噪聲隧道軸流風機|SDA低噪聲風機|SDA隧道風機

SDA(SD)系列隧道風機

1.隧道風機用途
SDA系列低噪聲隧道軸流通風機亦是動葉可調式單級葉輪旋轉，由一臺配有進口瑞典軸承的專用電動機直接驅動單級葉輪。
隧道軸流風機廣泛用于鐵路隧道，公路隧道水利建設工程、礦山、電站及地下其他工程施工場合進行換氣的理想通風動力設備。
隨著隧道挖進深度的增加，通過調節葉片安裝角度得到不同的風機性能，逐漸增大流量壓力，從而降低風機運行費用。風機允許反風運轉，但須葉輪完全靜止后起動反風運轉。
輸送介質為空氣，含塵量<150mg/3，工作溫度-20～40℃，相對濕度<50%。
對于防爆要求工程施工場合，通風機按防爆技術條件要求設計制造，防爆標準dI。
該系列風機工程適應范圍寬，使用壽命長，是隧道、礦山及相關工程領域內通風設備的理想換代產品。
2、隧道風機結構組成
隧道軸流通風機由三段組成：進口消聲器(集風器、整流器、守流器、消聲器)；風機段(機殼部、葉輪部、電動機)；出口消聲段(整流器、導流器、消聲器)。
1)葉輪部：由葉片和輪轂，其中輪轂采用ZG230～450鑄鋼加工而成，葉片采用ZL104鋁硅合金精密鑄造經加工而成，可調機翼型葉片，葉片根部和尾部，在設計、工藝、鑄造、加工均作了足夠的加強，其安裝角度根據不同性能參數要求可調節，調節方式為停機后，葉輪處于靜止?fàn)顟B(tài)，逐個調節葉片。葉輪經過嚴格的靜、動平衡校正，超轉速試驗運轉平穩可靠。
2)機殼部：由普通鋼板焊接而成，內筒上配置交焊接靜止后導流葉片，并經消除焊接應力處理。
3)消聲器：根據該系列風機聲音頻譜特性，采用鍍鋅鋼板、穿孔板、吸聲材料、卷流板、導流器而設計，并有效地控制了氣流流動動力噪聲和輻射聲。

單級單速SDA-A型低噪聲隧道軸流通風機性能參數表

型號	葉輪直徑 mm	流量 m3/h	全壓 Pa	轉速 r/min	配用電動機功率 KW	A聲級 dB	重量 kg
SDA50A-T7	500	15000	1200	2920	7.5	77	292
SDA56A-T11	560	18000	1500	2930	11	79	392
SDA63A-T22	630	28800	2000	2930	22	83	597
SDA71A-T30	710	36000	2200	2950	30	86	805
SDA100A-F45	1000	57600	2100	1480	45	86	1350
SDA110A-F55	1100	72000	2000	1480	55	88	1670
SDA110A-F75	1100	90000	2200	1480	75	90	1790
SDA125A-F90	1250	108000	2200	1480	90	92	2230
SDA125A-110	1250	142000	2100	1480	110	91	2320

單級雙速SDA-A型低噪聲隧道軸流通風機性能參數表

型號	葉輪直徑 mm	流量 m3/h	全壓 Pa	轉速 r/min	配用電動機功率 KW	A聲級 dB	重量 kg
SDA100AD-FS45	1000	57600	2100	1480	47	86	1490
SDA100AD-FS45	1000	37800	900	970	16	75	1490
SDA110AD-FS55	1100	72000	2000	1480	55	88	2150
SDA110AD-FS55	1100	47000	860	970	18.5	77	2150
SDA110AD-FS75	1100	90000	2200	1480	84	90	2280
SDA110AD-FS75	1100	58900	945	970	28	81	2280
SDA125AD-FS90	1250	108000	2200	1480	95	91	2420
SDA125AD-FS90	1250	70800	945	970	32	80	2420
