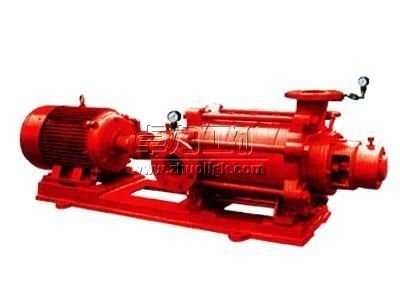

XBD-TSWA臥式多級消防泵

XBD-TSWA臥式多級消防泵|XBD-TSWA多級消防泵

XBD-TSWA多級臥式消防泵產品概述：
XBD-TSWA多級臥式消防泵是在普通TSWA上改進而成。XBD-TSWA多級臥式消防泵固定消防專用泵是根據市場對消防泵的實際需要及其特殊的使用要求，嚴格按照國家最新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準而研制開發是新型消防產品。經國家消防裝備質量監督檢測中心檢測，各項性能指標均達到或超過標準的要求。

產品用途：
XBD-TSWA多級臥式消防泵主要用于高層建筑生活給水、消防恒壓供水、自動噴淋水、自動水幕供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。

使用條件：
適合于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm,介質溫度：-15℃~80℃；
1、XBD-TSWA多級臥式消防泵適合于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm
    2、介質溫度：-15℃~80℃；
    3、工作壓力：系統壓力≤3.0MPa;（即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa）
    4、周圍環境溫度應低于40℃,相對濕度低于95%;
    5、由于本型泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
    注：如介質帶有細小顆?；蚓邚姼g性時，請在訂貨時說明，以便提供更為可靠之產品

特點:
   1、結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；
    2、轉子部件由兩端的滾動軸承支撐，泵運行平穩；
    3、進口為水平方向，出口為垂直向上布置，簡化管路；
    4、電機為臥式結構，便于維修。

結構說明
XBD-TSWA多級臥式消防泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；轉子部件由兩端的滾動軸承支撐，泵運行平穩.
　1、本型泵為單級多級節段式結構，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等口徑，用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足；
     2、本型泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理；
     3、泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉輪極好的動靜平衡及平衡盤的水力平衡作用，使得泵運行起來十分平穩，且噪聲低、振動小。
     4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封，為防止液體從兩端主軸泄漏，設軟填料軸封，同時在軸上裝有橡膠擋水圈、O型橡膠密封圈，以防水是入軸套腔內；
     5、為防止中段和導葉磨損，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以列換；
     6、泵與電動機同時裝在公用的鑄鐵底座上，其扭矩通過彈性聯軸器來傳遞

詳細信息
軸功率：1.25-160kw
轉速：1450r/min
必需汽蝕余量：2.58-3.8mm
電機功率：2.2-185KW
吸程：0m
葉輪數目：2-12
葉輪吸入方式：單吸式
配帶功率：2.2-185kW
效率：64-78%
壓力：0.18-2.7mPa
重量：233-2000kg
適用范圍：消防
葉輪結構：閉式
功率范圍：2.2——185KW
泵軸位置：臥式
額定流量：15-190Ql/s
吸高：0m
總揚程H：18-270m
額定揚程范圍：18——270m
流量范圍：15——190L/S
進口直徑：50——150mm
級數：2-12

型 號	轉速	流量	出口壓力	電機功率	效率	必需汽蝕余量
	r/min	(L/S)	Pd(MPa)	(kw)	%	m
XBD1.8/5-50TSWA	1450	5	0.18	2.2	65	3.2
XBD2.7/5-50TSWA			0.27	3
XBD3.6/5-50TSWA			0.36	4
XBD4.5/5-50TSWA			0.45	5.5
XBD5.4/5-50TSWA			0.54	5.5
XBD6.3/5-50TSWA			0.63	7.5
XBD7.2/5-50TSWA			0.72	7.5
XBD8.1/5-50TSWA			0.81	7.5
XBD2.3/10-75TSWA	1450	10	0.23	5.5	68	3.0
XBD3.4/10-75TSWA			0.34	7.5
XBD4.6/10-75TSWA			0.46	11
XBD5.5/10-75TSWA			0.55	11
XBD6.9/10-75TSWA			0.69	15
XBD8.0/10-75TSWA			0.8	15
XBD9.2/10-75TSWA			0.92	18.5
XBD10.3/10-75TSWA			1.03	18.5
XBD2.9/20-100TSWA	1450	20	0.29	11	72	3.5
XBD4.3/20-100TSWA			0.43	15
XBD5.8/20-100TSWA			0.58	22
XBD7.2/20-100TSWA			0.72	30
XBD8.6/20-100TSWA			0.86	30
XBD10.1/20-100TSWA			1.01	37
XBD11.5/20-100TSWA			1.15	45
XBD13.0/20-100TSWA			1.3	45
型號	轉速	流量	出口壓力	電機功率	效率	必需汽蝕余量
	r/min	(L/S)	Pd(MPa)	(kw)	%	m
XBD4.2/25-125TSWA	1450	25	0.42	22	73	3.5
XBD6.3/25-125TSWA			0.63	30
XBD8.4/25-125TSWA			0.84	45
XBD10.5/25-125TSWA			1.05	55
XBD12.6/25-125TSWA			1.26	75
XBD14.7/25-125TSWA			1.47	75
XBD16.8/25-125TSWA			1.68	90
XBD18.9/25-125TSWA			1.89	90
XBD5.8/45-150TSWA	1450	45	0.58	45	76	3.0
XBD8.7/45-150TSWA			0.87	75
XBD11.6/45-150TSWA			1.16	90
XBD14.5/45-150TSWA			1.45	110
XBD17.4/45-150TSWA			1.74	132
XBD20.3/45-150TSWA			2.03	155
XBD23.2/45-150TSWA			2.32	180
XBD26.1/45-150TSWA			2.61	180

卓力工礦是國內知名XBD-TSWA臥式多級消防泵生產廠家，有豐富的經驗為客戶提供高品質的XBD-TSWA臥式多級消防泵及完善的售后服務，如果您想了解最新XBD-TSWA臥式多級消防泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：XBD-TSWA臥式多級消防泵發貨時間？ XBD-TSWA臥式多級消防泵售后保障？ XBD-TSWA臥式多級消防泵訂貨需要提供什么信息？

產品標簽：XBD-TSWA臥式多級消防泵| XBD-TSWA多級消防泵
