礦用水下機器人裝置

礦用水下機器人裝置|防爆水下機器人

概述

煤礦水災事故是礦井四大災害之一，突發性強、危害大，煤礦井下一旦發生井巷透水時，現場礦工往往被困在井下局部空間內與外界失去聯系，而搶險救援工作最需要及時獲得事故現場情況。

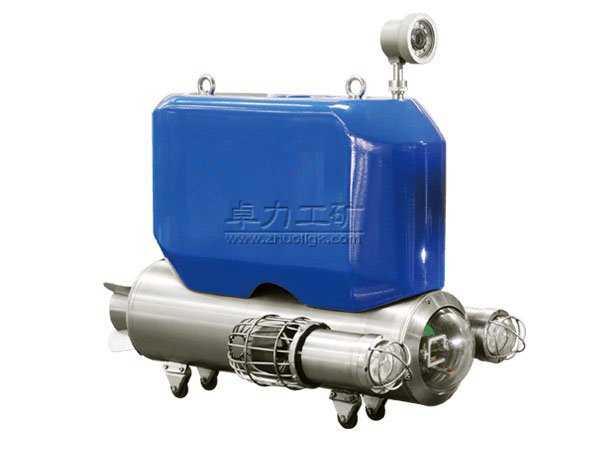

礦用水下機器人裝置由礦用隔爆兼本安型水下機器人（簡稱水下機器人）、隔爆兼本安型計算機（簡稱計算機）和通訊光纜組成，是綜合了機械設計、高性能水下動力裝置、智能控制、移動設備能源供應和礦用防爆技術等的高新技術產品。主要應用于礦山水災救援、水下目標偵查等領域。水下機器人體積小，結構緊湊，自帶高能量動力電池，能夠在水中任意深度航行，最大下潛深度100米，內置電子羅盤，能夠進行定深、定向、定速巡航，運動靈活，采集水中和水面的影像并實時傳輸回計算機。計算機是裝置的監測控制中心，一方面完成對水下機器人的控制，另一方面實時顯示水下機器人探測并回傳的各種數據。計算機與水下機器人之間采用光纜連接，完成數據通訊。
水下機器人由嵌入式控制系統、主推進器、升降推進器、成像系統、通訊系統、照明裝置、導航系統、深度傳感器、電池組、浮力系統和防爆殼體組成。水下機器人的航向及速度變化由兩個主推進器螺旋槳的轉速來實現，完成機器人的前進、后退、轉彎、低速和高速運動，深度變化則由升降推進器螺旋槳轉速來實現，完成上浮和下潛。推進器的核心動力選用先進的直流無刷電機，具有優越的起停特性和超長的使用壽命。傳統的水下機器人推進器多采用軸傳動和電磁耦合兩類，存在著密封性能不好、可靠性低、效率低等不足。為此，我們研發設計出永磁式平面磁傳動推進器，以靜密封替代傳統動密封，避免了因動密封產生摩擦生熱，大大提高了機器人可靠性，節約資源的同時也提高了效率。同時，使用永磁鐵改變了電磁鐵耗能與不穩定的弊端，具有能耗低、效率高、轉動穩定等優點。水下環境復雜，壓力大，為確保水下機器人防爆殼體的密封性能，采用了圓柱形耐壓艙結構設計，并自主設計了全新的水密接插件。水下機器人的嵌入式控制系統選用ATmega128作為主處理器，完成對主推進器、升降推進器、攝像機舵機和照明燈的亮度控制，同時采集深度傳感器、電子羅盤、電池組電壓等信息。

產品特點

• 防爆設計，機體材料抗沖擊性強、抗腐蝕性好,適用于淡水、海水、放射性水域、含有爆炸性氣體的礦山井下水域等；
• 體積小，結構緊湊，通過性好，運輸方便；
• 水下適應性好，運動靈活，操控簡單，具備多種運動模式；
• 水下、水上兩路圖像采集，成像效果好；
• 采用先進的水下通訊與控制技術，確保水下機器人的運動穩定性和抗干擾性；
• 非接觸式扭矩傳遞技術，靜密封替代傳統動密封，整機密封性好，不漏水，適合于深水作業；
• 自帶高能蓄電池供電，無需牽引笨重的動力電纜，投入使用便捷；
• 采用先進的嵌入式設計，功耗低、散熱量小，控制系統可靠性高；
• 高性能浮力材料：密度小，抗壓力高，滲水率極低，以保證其密度不變，否則機器人就會沉入水底。

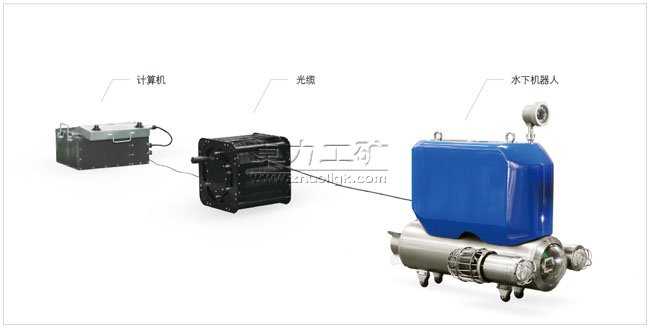

系統網絡連接示意圖

卓力工礦是國內知名礦用水下機器人裝置生產廠家，有豐富的經驗為客戶提供高品質的礦用水下機器人裝置及完善的售后服務，如果您想了解最新礦用水下機器人裝置價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：礦用水下機器人裝置發貨時間？ 礦用水下機器人裝置售后保障？ 礦用水下機器人裝置訂貨需要提供什么信息？

產品標簽：礦用水下機器人裝置| 防爆水下機器人
