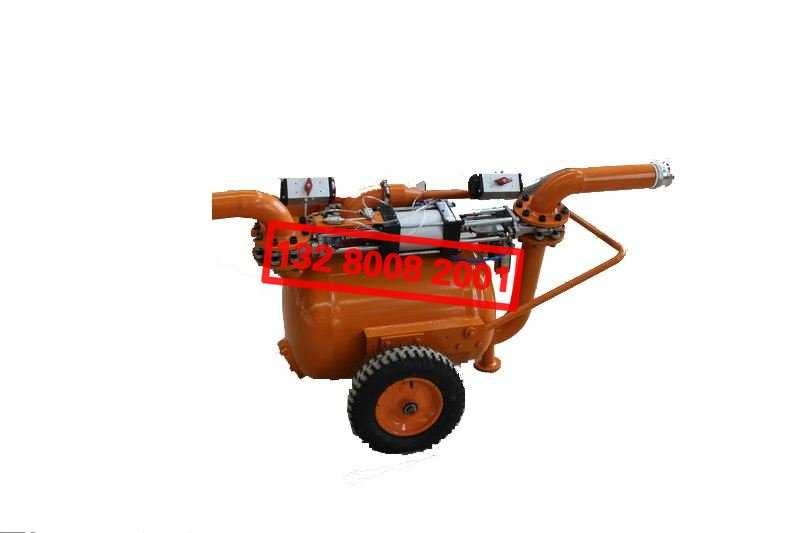

QYF氣動清淤排污泵

QYF氣動清淤排污泵|礦用氣動清淤排污泵規格型號

QYF氣動清淤排污泵產品介紹
QYF氣動清淤排污泵利用真空負壓原理，把煤泥漿料吸入物料罐中，在利用壓風把物料排走，其先進的空氣動力真空概念使礦用氣動清淤排污泵達到國際水平。專門設計為高固體含量物料的抽送，對含煤巖、礦渣、木屑、金屬物等固體顆粒的泥漿、煤漿等高濃度漿液有很好的處理效果，非常適應于煤礦 泥漿、油基泥漿、混凝土廢料、市政污水、鋁礦泥、河道疏浚等領域。

QYF氣動清淤排污泵主要特點
純氣動更安全?？蛰d運行對泵沒有任何危害，且性能穩定。能抽排高濃度漿料及松散固料。全不銹鋼制作、耐酸防腐，耐磨性好。

QYF氣動清淤排污泵產品使用條件
a）清淤泵由吸料管進水口潛入水下。
b）輸送介質溫度不超過40℃。
c）工作環境溫度（5～40）℃。
d）輸送介質的PH在4～10范圍內。
e）含固體顆粒的最大直徑不超過20mm.
f）適用氣壓范圍0.60MPa～0.70MPa.

QYF氣動清淤排污泵產品優勢及特點
過污能力強，可抽送具有流動性高固體含量物料
純氣動產品，無任何電子器件，安全可靠。
機組結構緊湊，設計巧妙，可實現自動運行。
運動部件與物料不接觸，無磨損，運行穩定，使用壽命長。
空載或過載對設備無損傷，維護簡單。
體積小，重量輕，移動靈活，操作方便，適用范圍廣泛。
能耗小，節能環保。

QYF氣動清淤泵主要組成部分
包括主體部分、控制系統及真空抽吸組件等。
主體部分：由泵體、進料管道、排料管道組成。
控制系統：控制系統主要是利用氣控?fù)Q向閥、行程開關、梭閥、球閥真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。
QYF氣動清淤泵工作原理
1、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?br /> 2、控制系統：控制系統主要是利用氣控?fù)Q向閥、行程開關、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換。
3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。

QYF氣動清淤排污泵型號及參數表

排污 泵 型號	流量 m³/h	揚程 m	耗氣量 m³/min	額定風壓 MPa	質量 kg	安裝外形尺寸 mm
QYF10-20	10	20	4.5～5.0	0.50	216	1593×600×1000
QYF25-19	25	19	8.5～9.5	0.50	235	1977×700×1100
QYF20-30	20	30	6.5～7.5	0.50	216	1593×600×1000
QYF15-20	15	20	4.5～5.0	0.50	216	1593×600×1000

卓力工礦是國內知名QYF氣動清淤排污泵生產廠家，有豐富的經驗為客戶提供高品質的QYF氣動清淤排污泵及完善的售后服務，如果您想了解最新QYF氣動清淤排污泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：QYF氣動清淤排污泵發貨時間？ QYF氣動清淤排污泵售后保障？ QYF氣動清淤排污泵訂貨需要提供什么信息？
