MQP錨桿螺母破切器(19~41)

　　MQP礦用錨桿螺母破切器(規格：MQP19/24,MQP24/32,MQP32/41)主要用于礦用錨桿螺母的破切，與QD-6氣動油泵配套使用。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

MQP錨桿螺母破切器(19~41)說明書

MQP錨桿螺母破切器(19~41)

MQP錨桿螺母破切器(19~41)|MQP32/41錨桿螺母破切器

產品型號：MQP
產品所屬類型：深部巷道錨護系統產品
基本功能：該產品主要用于礦用錨桿螺母的破切，與QD-6 氣動油泵配套使用。
錨桿螺母破切器采用了高強度合金刀頭和彈簧自動復位結構，破切方式采用低應力慢速切斷，無火花，可用于含有瓦斯的井下環境。

MQP 錨桿螺母破切器使用手冊
目錄
1.概述............................................................................................................2
2.結構特征和工作原理.................................................................................2
3.技術特征....................................................................................................3
4.使用工作過程............................................................................................4
6.故障分析與排除 ........................................................................................5
7.包裝、運輸、貯存 ....................................................................................5
8.開箱及檢查................................................................................................5
9.公司承諾....................................................................................................5

提醒用戶特別注意：
1、使用前請認真閱讀使用說明書！
2、初次接入油管使用時，應反復打壓幾個循環排空油管內的空氣，檢查儲油筒內的油量，并及時補充液壓油！
3、請使用 32#液壓油，使用其他型號的油脂會影響使用效果！
本說明書是根據 GB/9969.1-1998、GB/3836.1-2000、GB/3836.2-2000 的規定，參照該產品企業標準制定的。
MQP礦用錨桿螺母破切器

1.概述
1.1 用途
該產品主要用于礦用錨桿螺母的破切，與QD-6 氣動油泵配套使用。
1.2 特點
該產品采用了高強度合金刀頭和彈簧自動復位結構，破切方式采用低應力慢速切斷，無火花，可用于含有瓦斯的井下環境。

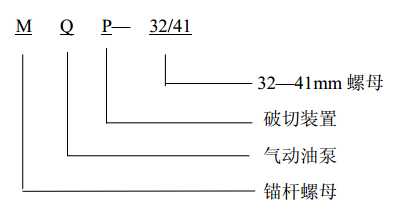

1.3 型號含義
MQP礦用錨桿螺母破切器型號含義

2.結構特征和工作原理

本產品采用破切器配以氣動雙速換向油泵(圖一)，用快換接頭連接油管。適用于煤礦井下特殊的條件和環境。

使用時，將破切器頭部孔套入待破的螺母，操作油泵，使劈刀頂出推進至螺母，達到一定壓力時，就可以把螺母破開，然后油泵換向，活塞退回到起始位置時，一個工作循環結束。

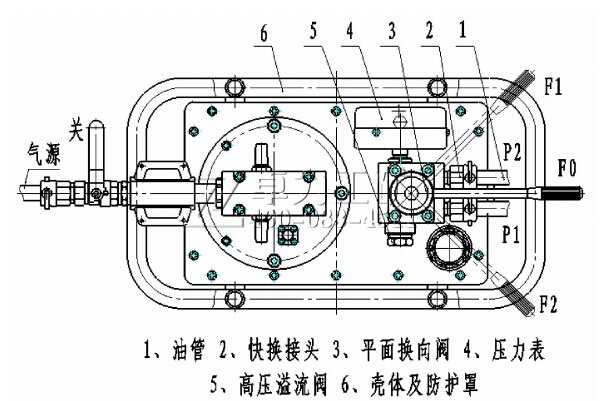

圖 1 氣動泵結構圖

主要性能參數 見下表

破切器型號工作能力（T）可拆六角螺帽的范圍

MQP19/24 10 19~24mm

MQP24/32 15 24~32mm

MQP32/41 20 32~41mm

氣動雙速換向油泵高壓油管總成

額定壓力：63Mpa 額定壓力：60Mpa

供氣壓力：0.63MPa 油管長度：6m

額定儲油：1.8L 內徑尺寸：Φ6

供油方式：雙速平面換向破斷壓力：≥210Mpa

結構型式：氣動雙速柱塞式外型尺寸：6000×32

重量：27kg（含油）重量：3.3kg

4.使用工作過程

4.1、將氣動油泵儲油箱加滿液壓油。

4.2、將破切器頭部孔套入待破的螺母，并擺正放平。

4.3、操作氣動油泵，使劈刀頂出推進至螺母，當劈刀頂進螺母二分之一時，須小心的操作油泵，以免用力過猛，劈刀快速將螺母劈開損傷螺栓絲扣。

4.4、當聽到“叭”的劈裂聲時，表示螺母已被破開，即停止壓動。

4.5、氣動油泵換向，劈刀回原位后，取下劈開器，工作結束。

5.使用注意事項

5.1 本產品應使用 32#抗磨液壓油，最佳使用環境溫度為-20℃～45℃。嚴禁以酒精、乳化液、普通機油、剎車油等作為液壓油使用。

5.2 連接管路時，快換接頭不能有影響油質的塵埃。取下快換接頭時，要先檢查換向卸荷手柄是否松開。不能帶壓強行取下管子，以免發生危險。

5.3 快換接頭、高壓油管都是承受高壓的部件，因此要保護好，不能碰壞和砸傷，也不能用扳手扳接頭上的扣壓管，以防扣壓部分松動而影響密封和正常工作。

5.4 油泵的額定壓力為 63Mpa，最大壓力為 75Mpa。為提高壓力表的使用壽命，使用時一般壓力不超過 63Mpa。

5.5 運輸或攜帶時，需要取下高壓油管，檢查換向卸荷手柄是否松開，然后拔下快換接頭，同時對油管漏油現象應妥善處理。

5.6 應經常用干凈的煤油清洗油泵、接頭及管路，并及時更換液壓油，以延長產品的使用壽命和保證正常工作。

5.7 新的或久置的螺母破切器，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將螺母破切器空載往復運動 2-3 次，以排除腔內的空氣。長期閑置的螺母破切器，由于密封件長期不工作而造成密封件的硬化，從而影響油壓螺母破切器的使用壽命，所以螺母破切器在不用時，每月要將螺線破切器空載往復運動 2-3 次。

6.故障分析與排除

故障現象原因分析排除方法

不升壓

無壓力指示

泵內油液少

壓力表損壞

補充液壓油（N32#耐磨液壓油）

更換新壓力表（80Mpa）

壓力不足

不保壓

換向不到位

換向閥密封不嚴

加大換向操作力

清洗閥內臟物，按原樣接好

漏油密封圈（墊）損壞更換損壞的密封圈（墊）

7.包裝、運輸、貯存

7.1 產品裝箱運送。包裝應牢固可靠，并采取防潮措施。

7.2 產品運輸時不得雨淋，搬運時不得翻滾、拋擲或沖撞。

7.3 產品在存貯時應放在空氣干燥通風的地方，防止受潮和雨淋及其它人為損壞。

8.開箱及檢查

8.1 產品開箱時，應檢查隨機附件是否齊全。

a）產品合格證；

b）產品使用說明書；

8.2 應檢查產品在運輸、貯存時有無損壞。

9.公司承諾

本產品自出廠之日起，一年內實行三包。

感謝您購買本公司的產品，我們將盡力為您提供周到的服務，以滿足您工作的需要，在滿足用戶需要的同時本公司保留更改產品的權利。
