軌距尺

軌距尺|軌距尺檢定器

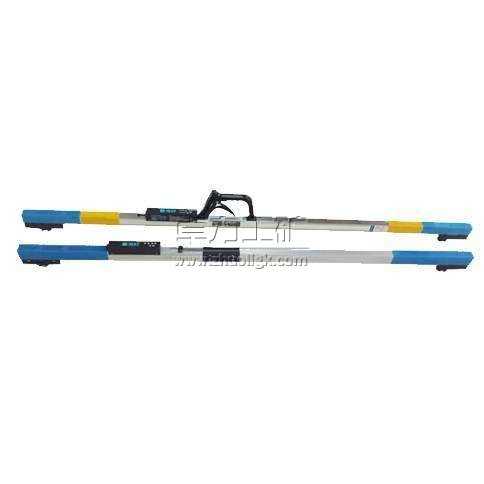

軌距尺是一種窄軌軌道檢測裝置，用于測量鐵路線路兩股鋼軌間的軌距，是一款專用計量器具。

軌距尺的特征是尺桿由木尺桿和金屬尺桿通過折疊機構，把兩尺組成一個復合式的桿尺。
軌距尺結構由尺身、標度尺及尺身上的游框組成，尺身為雙工形型材結構，呈方管形，在型材上下兩邊外沿帶有向外延伸，在外沿內側開有槽口，將其不銹鋼標度尺插入在槽口內，然后在其端頭用銷釘固定，尺身中間裝有游框，游框上固定有副尺，側板，側板上固定有調整螺栓，尺身端頭裝有十字板和測頭，整個軌距尺呈丁字形結構。

軌距尺的功能
從軌距尺的測量實現方式上講，軌距尺的功能分為2大部分：
一是橫向長度測量，包括軌距、查照間隔和護背距離，從結構原理及量值溯源的角度分析，這3個參數是相互關聯和相互制約的，按現行量值傳遞方法，測量誤差從軌距到查照間隔、再到護背距離是逐漸增大的；
二是垂向高度測量，包括水平和超高，作為線路的靜態幾何參數，2者在含義上具有本質性區別，水平屬于形位公差范疇（相當于平行度或傾斜度），超高則屬于尺寸公差范疇（與線路兩軌間的預設高度差有關），
對于軌距尺，從測量原理、測量方法上未對其進行區分，一般認為水平是指小超高（包括零超高），有時還把2者的術語互用，這是因?yàn)樵诰€(xiàn)路測量時，直線段主要關注水平，曲線段主要關注超高，而且是采用相同測量器具的同一測量單元實現，給人們?cè)斐闪诵g(shù)語統一（或重復）的假象。

軌距尺的重要性
軌距、水平、超高是鐵路線路的基本幾何參數，它們的優劣直接關系到鐵路列車的運行安全。鐵路軌距尺作為為線路維修施工提供直接技術依據的重要鐵路專用計量器具，主要用于靜態測量這些幾何參數，同時具有測量道岔的查照間隔和護背距離等功能，另外，還能夠通過水平或超高的測量結果間接實現扭曲（俗稱“三角坑”）的測量 [1]  。
隨著鐵路線路技術要求的提高，尤其是既有線路提速改造和客運專線建設進程的不斷加快，為確保軌距尺具有穩定的較高的技術要求和軌距尺的日常檢定質量，加強軌距尺的日常使用管理，越來越有必要。

軌距尺的環境適應性
軌距尺的工作條件是非常惡劣的，為滿足使用要求，在軌距尺設計方面還應重視如下問題：
（1）0級和1級軌距尺，應對軌距、查照間隔和護背距離示值根據實際環境溫度進行自動補償修正；
（2）數顯軌距尺的示值變動性、顯示時間、工作電壓和電池容量等應適應現場的實際；
（3）在高溫、低溫、恒定濕熱、電磁兼容、雨水等正常條件下應能正常工作；
（4）能夠經受住跌落、振動等非正常的不利條件；
（5）確保在頻繁的往復工作條件下，軌距尺結構和計量性能應保持穩定。這些要求，有必要在相關標準中做明確要求。
至于特定用戶的其它特殊要求，可在購銷合同中約定 。

軌距尺檢定器的日常保養及維護
軌距尺檢定器除了正常的維護保養，以下4點應特別注意。
（1）帶有百分表的軌距尺檢定器在完成檢定工作后，要將檢定器的活動測頭調至適當位置，將百分表測頭完全釋放，使百分表的游絲完全處于非受力狀態。
（2）完成檢定工作后，工作量規應垂直懸掛保管，若將量規平放，應考慮自重變形，選擇合理支撐位置。
（3）支撐位置的選擇。量規屬細長桿件，使用的是其長度的實際值（1435±0.20）mm，因此，在支撐位置的選擇上應采用貝塞爾點支撐，即支撐位置a=0.2203L。式中，a為支撐位置，mm；L為量規長度，mm。
（4）對于采用數顯尺的檢定器，在送檢拆卸數顯尺時，數顯表與直尺不得拆開，應整體拆卸，以免限位片丟失?？傊?，計量人員在檢定過程中應嚴格執行檢定規程，認真履行操作程序，規范檢定記錄的填寫，正確出示檢定證書，這樣才能保證量值傳遞的準確可靠。

軌距尺技術參數
JTGC-1A鋁合金萬能軌距尺（帶超高儀）1610×196×524 ≤2.5kg
JTGC-1A鋁合金直觀軌距尺（帶長水泡）1610×196×524 ≤2.5kg
JTGC-1A鋁合金折疊軌距尺（帶手把） 1610×196×524 ≤2.5kg
JTGC-3A鋁合金工作軌距尺（帶超高板）1660×106×55 ≤2.3kg
MTGC-3型 木質軌距尺 （無超高板） 1600×80×55 ≤2.2kg
MTGC-4型 木質軌距尺 （帶超高板） 1600×80×55 ≤2.2kg
ZJTGC-6鋁合金窄軌600道尺（無超高板）765×93×30 ≤1.1kg
ZJTGC-7鋁合金窄軌762道尺（有超高板）915×96×55 ≤1.2kg
ZJTGC-9鋁合金窄軌900道尺（有超高板）1070×93×55 ≤1.4kg
JTGC-1000 1000mm鋁合金軌距尺 1610×196×524 ≤2.5kg
JTGC-1000W 1000mm萬能軌距尺 1660×106×55 ≤2.3kg
JTGC-GC 超高板軌距尺 1660×106×55 ≤2.3kg
JTGC-GBJ 補償式萬能軌距尺 1660×106×55 ≤2.3kg

卓力工礦是國內知名軌距尺生產廠家，有豐富的經驗為客戶提供高品質的軌距尺及完善的售后服務，如果您想了解最新軌距尺價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：軌距尺發貨時間？ 軌距尺售后保障？ 軌距尺訂貨需要提供什么信息？

產品標簽：軌距尺| 軌距尺檢定器
