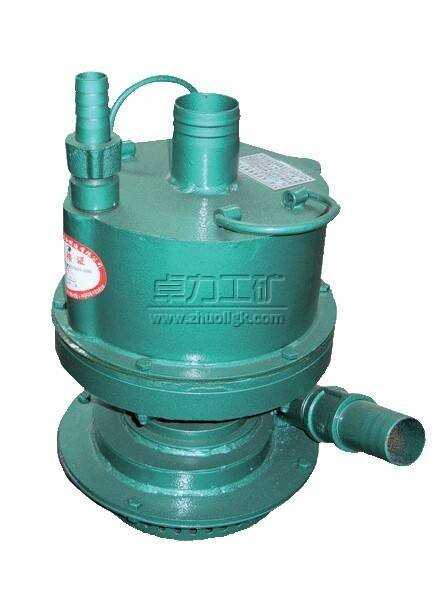

FQW型礦用風動潛水泵（風泵）

FQW型礦用風動潛水泵（風泵）|fqw風動渦輪潛水泵

煤礦用風動潛水泵FQW系列風泵概述
FQW型礦用風動潛水泵（以下簡稱風泵），是一種先進可靠的排水工具，此產品是以壓縮空氣為動力的礦用排水工具。結構緊湊、體積小、重量輕、揚程高、流量大、噪音小、經久耐用、易于安裝、操作、維修、移動,進風管與風鉆機風管共用等特點。適用于甲烷煤塵爆炸危險的煤礦井下掘進工作面、巷道、井底水窩及積水坑（井）等處排水作業，用于輸送清水或含有固體顆粒雜質（體積濃度小于2%）的污水，亦可適用于非煤礦山，輸送介質類的其他場合。
本公司生產的FQW型礦用防爆潛水泵，是根據國內礦山井下施工的實際需要，設計的一種使用方便，運行可靠，結構緊湊，堅固，效率高，噪音低，維修方便的排水工具。
FQW系列礦用風動潛水泵技術參數

水泵型號	額定流量 (m3/h )	額定楊程 (m )	工作氣壓 (MPa)	耗氣量 (m3/min)	質量 (kg)	外形尺寸 (mm)
FQW15-16/W	15	16	0.5	2~3.8	30	347×274×462
FQW15-30/W	15	30	0.5	4.5~5	30	347×274×462
FQW20-25/W	20	25	0.5	4.5~5	30	347×274×462
FQW20-35/W	20	35	0.5	4.5~5	30	347×274×462
FQW20-40/W	20	40	0.5	4.5~5	34	329×274×495
FQW20-50/W	20	50	0.5	4.5~5	31	347×274×462
FQW25-50/W	25	50	0.5	4.5~5	35	329×274×495
FQW30-50/W	30	50	0.5	4.5~5	31	329×274×495
FQW30-18/W	30	18	0.5	4.5~5	35	329×274×495
FQW35-20/W	35	20	0.5	4.5~5	30	347×274×462
FQW40-20/W	40	20	0.5	4.5~5	31	347×274×462
FQW48-12/W	48	12	0.5	4.5~5	31	347×274×462
FQW50-25/W	50	25	0.5	4.5~5	32	347×274×462
FQW70-30/W	70	30	0.5	4.5~5	32	347×274×462

水泵型號	額定流量 (m3/h )	額定楊程 (m )	工作氣壓 (MPa)	耗氣量 (m3/min)	質量 (kg)	外形尺寸 (mm)
FQW8-20	8	20	0.5	3.5~4.5	17	302×233×347
FQW10-19	10	19	0.5	3.5~4.5	17	302×233×347
FQW15-16	15	16	0.5	3.5~4.5	18	302×233×347
FQW25-10	25	10	0.5	3.5~4.5	18	302×233×347

型號示例：FQW20-40/W
FQW為代表輸送介質為污水的礦用風動潛水泵;
額定流量是20立方米每小時
額定揚程這40米
泵型式為渦輪為閉式（水輪）。
本產品屬于風動工具，定名為礦用風動潛水泵。

FQW風動潛水泵的使用維修保養注意事項
1、 結構特性與工作原理
A該風泵的工作原理是：以拉式噴管將壓縮空氣的勢能轉換成超音速氣流形式的動能，驅動單級再入式?jīng)_擊渦輪，通過泵軸帶動水泵葉輪旋轉，達到排水的目的。
B、動力部分的噴管、渦輪和氣流再入室，均經過科學的空氣動力學計算和實驗，具有良好的氣動特性。
C、在風泵以額定工況運行時，單級再入式?jīng)_擊渦輪的再入室結構，可將拉氏噴管噴出的經過渦輪葉片轉向（1次做功）的氣流，重新導向渦輪（2次做功），增加了氣動效率和壓縮空氣利用率。
D、風泵轉子由三只封閉軸承支撐（下端兩只），結構簡單，運轉平穩，性能優良，能確保在額定范圍內的高速運行。
E、殼體軸封部分由兩只骨架油封密封，利用水氣壓力使密封圈內漲，增加了密封效果。
F、廢氣經過設計優良的消聲罩排出，顯著地降低了渦輪式風馬達特有的中高頻噪聲，改善了工作現場的噪聲環境。
G、渦殼渦道，水輪采用高效率的，與渦輪式馬達相適應的水力模型，泵性能有明顯提高。
H、動力部分與泵體采用分體式結構，便于更換 和水輪及密封裝置。
I、泵內設有離心式限速器，如積水排盡或是進水罩被堵時，水泵轉速會急劇增高，此時限速器發生作用，控制轉速，從而避免軸承損壞。
2、主要用途及適用范圍
A、煤礦立井、斜井的施工排水。
B、礦井無水倉井底排水。
C、采掘工作面排水。
D清理水倉淤積泥沙排水。
E、適用于具有甲烷煤塵爆炸性氣體的煤礦井下排水。
3、工作條件
A、淺水中（水位不低于吸水網罩）和潛入水中（潛入深度不超過排氣管）。
B、輸送介質溫度不超過40℃。
C、輸送介質PH值在4～10范圍內。
D、含固體顆粒的介質，其體積濃度一般不超過2%。
E、水中含固體顆粒的直徑不大于泵流道過流斷面最小尺寸的50%。
F、工作環境溫度0～40℃。
G、海拔不超過2000米。
三、安裝、調試
1、風泵應安裝在符合其工作條件的積水池，可吊裝，也可直接安裝在池底，應避免風泵吸水濾網陷入淤泥中工作。
2、風泵應立式安裝。安裝時應使水淹沒泵體濾網，但水面不要超過排氣管，并注意積水池涌水量應能維持淹沒風泵的濾網部分。
3、風泵應安裝在工況點接近額定狀態的場合。
4、應采用耐壓值與風泵額定揚程相配套的排水管路。
5、適當增大排水管徑與減少管路直角轉彎可減少管路損失。
6、進風管與排氣管安裝后，進行調試，觀察是否有漏氣的地方，以免影響風泵的效率。
7、確定氣源風壓是否在要求的范圍內，方能啟動運轉。
四、使用、維護、保養
1、風泵在使用之前，須試運轉一次，氣壓0.4～0.6MPa，開機三分鐘左右，檢查運轉是否正常，啟動是否靈活。
2、進氣橡膠夾布膠管內徑不得小于25mm，工作壓力不小于0.7MPa，否則會影響工作。
3、在安裝快換接頭時，先將管內和接頭處的雜質吹凈，保證進氣的干燥清潔，以免雜質進入馬達內，造成零部件磨損或馬達卡死。
4、防止風泵吸水濾網陷入淤積的泥沙中，不應長時間使用風泵輸送可凝固的水泥砂漿。
5、黨風泵在抽送較高濃度泥沙的過程中停機，應在泥沙沉積前重新開機，否則應及時將風泵移出水面，使泵直立，向出水管內注入清水，將馬達沖洗干凈后存放或再開機使用。
6、風馬達轉速較高，切勿長時間空轉，以免損壞軸承及密封圈。
7、風泵每使用2000小時，應更換同型號的骨架油封，清洗軸承并注鋰基潤滑脂。
8、排氣管應露出水面，以免從排氣管進水和其他雜質造成銹蝕或將馬達卡主，同時低溫工作時排水端溫度較低，以免排氣管周圍結冰。如水深超過風泵高度時，可在排氣口上接通內徑60毫米膠管，將廢氣引出水面排放。
9、在更換密封圈等易損件的裝拆過程中，不能用重錘敲擊，以免損害零件的配合精度。
10、維修裝配時應注意進氣片噴管與殼體反向室對齊，否則將嚴重影響馬達效率，進氣片與軸承座要加彈簧墊圈緊固，以防松動，造成風輪與進氣片摩擦而返生事故。
11、風泵如需長期存放，應先清洗涂油后，存放于干燥通風庫房中，不能疊壓，防止銹蝕及磕碰損壞。
12、出現下列情況，應立即停機處理：
A、聲音及振動異常；
B、突然不出水或出水量明顯減少。
風泵易損件：密封墊、骨架油封、軸承、蝸殼、葉輪、下泵蓋、軸套、泵軸。
五、風泵的拆卸與裝配
1、拆卸程序：
a、拆開防護罩，同時將下泵蓋與蝸殼分離開。
b、拆下水泵葉輪螺母，同時將蝸殼拆下，輕擊蝸殼周邊，帶動水輪與軸分開。
c、拆開進排氣罩，軸承座同時與殼體分離。
d、拆開壓蓋。
e、利用風葉中間的兩個M10螺孔，用兩只M10螺栓將風輪與軸分離。
f、拆下軸，取出摩擦片。
2、裝配程序：
a、按拆卸的反順序進行即可。
b、安裝骨架油封時，要用專用工具引導，以免損傷油封。
c、裝配下泵蓋前用手搬動水泵葉輪，觀察工件之間是否存在相互摩擦現象，如有異常，必須重新組裝調試。

FQW型礦用風動潛水泵常見故障及排除方法

序號	故障現象	原因分析	排除方法
1	啟動時，泵軸不轉	1、 泵內存積泥沙，葉輪旋轉困難 2、 氣壓不足 3、 進氣口堵塞 4、 管路漏氣	1、 清除泵內泥沙 2、 調整氣壓 3、 清除進氣口 4、 修理管路
2	不出水或出水不足	1、 葉輪未沒入水中 2、 風泵陷入泥中 3、 葉輪流道堵塞 4、 管路漏水	1、 增加潛水深度 2、 把風泵從泥中提出 3、 清除葉輪流道內堵塞物 4、 修理管路
3	風泵震動有異常噪聲	1、 泵軸彎曲 2、 軸承磨損超限	1、 校直泵軸 2、 更換軸承
4	泵速慢，流量減少	消聲器被灰塵或雜物堵塞，增加排氣阻力，致使泵速下降，流量減少。	消除消聲器灰塵及雜物。
