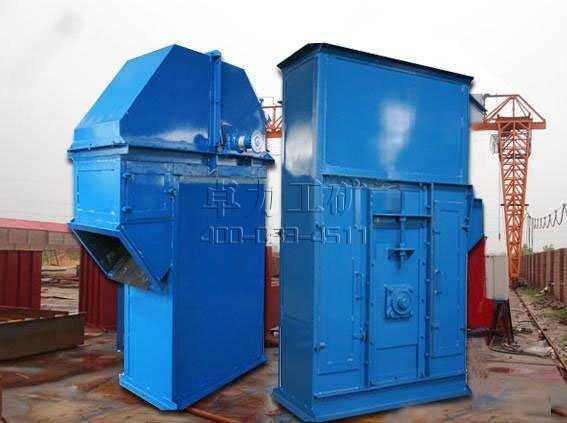

GTD/GTH高效斗式提升機

　　GTD/GTH高效斗式提升機型號：GTD160斗式提升機、GTD200斗式提升機、GTD250斗式提升機、GTD315斗式提升機、GTD400斗式提升機、GTD500斗式提升機、GTD630斗式提升機、GTD800斗式提升機、GTD1000斗式提升機、GTD1250斗式提升機、GTD1600斗式提升機。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

GTD/GTH高效斗式提升機說明書

GTD/GTH高效斗式提升機

GTD/GTH高效斗式提升機|GTD斗式提升機型號

GTD、GTH高效斗式提升機產品概述:
高效斗式提升機又稱為高強度環鏈斗式提升機，本系列斗式提升機為環鏈式傳動，是繼TD斗式提升機、TH斗式提升機在各行業得到廣泛應用之后，我廠根據國內廣大市場的需求，在保持TD型TH型提升機原先的各項優點和先進性能的基礎上，引進開發生產出了新一代GTD型、GTH型高效斗式提升機。該機型是一個集技術先進性、產品經濟性、使用檢修可靠性于一體的新產品，已經投入市場，并達到用戶好評，歡迎大家比較選用。

GTD、GTH高效斗式提升機特點與用途
1、GTD與GTH型斗式提升機具有輸送量大、提升高度高、運行平穩、使用壽命長等特點。適用較干的散狀物料垂直輸送，可廣泛地應用于建材、化工、煤炭、電力、港口運輸?shù)刃袠I(yè)的物料運輸系統。本機為混合或重力卸料，掏取式喂料。
2、GTD型為膠帶式、以EP輸送帶和鋼絲繩芯膠帶為牽引件。GTH型為環鏈式，以高強度環鏈為牽引件，該鏈條按GB/T12718－91《礦用高強度圓環鏈》制造。本設備有兩種料斗。
(1)bd和dh型：這是一種深型斗，一般適用于輸送干燥、松散、易于拋出、流動性好的物料，如水泥、煤塊、碎石、糧食等物料。
(2)ad和ah型：比深型斗淺的斗，一般適用于流動性差一些。稍有濕的物料，如砂、煤、化工原料等。
3、高效斗式提升機的頭尾部及中部機殼作了密封處理，物料及粉塵極少外溢，極少造成環境污染。
4、GTH型上輪為組裝式鏈輪、輪緣用高強度鋼螺栓聯在輪體上，在鏈輪磨損后，只需要換輪緣，維修方便，節省原材料，降低維修費用。下輪改為凸緣輪，徹底改變了原雙鏈輪成本高，易脫鏈的缺陷。
5、GTD型上輪采用斜邊光輪、該輪具有自定心的作用，可避免輸送帶跑偏。
6、本機型在下部設有料位器和速度控制器，用戶可根據需要造取，以達到電自動控制的目的。
7、本機漲緊裝置有兩種，對于提升高度不大于25m高的機型，一般選用絲桿漲緊，對于提升高度大于25m的機型，選用重力漲緊，特殊要求，用戶訂貨時請說明。

GTD斗式提升機配ad型斗輸送能力表

斗寬mm		GTD160	GTD200	GTD250	GTD315	GTD400	GTD500	GTD630	GTD800	GTD1000	GTD1250	GTD1600
料斗容積（L）		2.6	4.1	6.5	10	16	25	40	61	102	161	255
輸送量m3/h	φ=100%	45	60	95	135	210	290	460	655	1050	1500	2080
輸送量m3/h	φ=75%	34	45	71	101	158	218	345	491	788	1125	1560
最大提升高度m		70	70	70	70	70	70	70	70	70	70	70

GTD斗式提升機配bd型斗輸送能力表

斗寬mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容積（L）		1.9	2.9	4.6	7.4	12	19	29	47	74	117	184
輸送量m3/h	φ=100%	32	42	70	100	155	220	335	480	760	1090	1500
輸送量m3/h	φ=75%	24	32	53	75	116	165	251	360	570	818	1125
最大提升高度m		80	80	80	80	80	80	80	80	80	80	80

GTD斗式提升機配ah型斗輸送能力表:

斗寬mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容積（L）		2.6	4.1	6.5	10	16	25	40	64	102	161	255
輸送量m3/h	φ=100%	30	47	65	100	145	205	350	475	720	1135	1800
輸送量m3/h	φ=75%	23	35	49	75	110	154	262	356	540	851	1350
最大提升高度m		60	60	60	60	60	60	60	55	55	40	40

GTD斗式提升機配bh型斗輸送能力表:

斗寬mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容積（L）		1.6	2.9	4.6	7.4	12	19	29	47	74	117	184
輸送量m3/h	φ=100%	21	33	45	75	110	155	255	345	520	825	1300
輸送量m3/h	φ=75%	16	25	34	56	82	116	190	259	390	618	975
最大提升高度m		75	75	75	75	75	75	75	70	70	55	55

注：表中料斗容積為盛水溶積，物料容重為r=1t/m3最大提升高度指提升機的軸距C。
