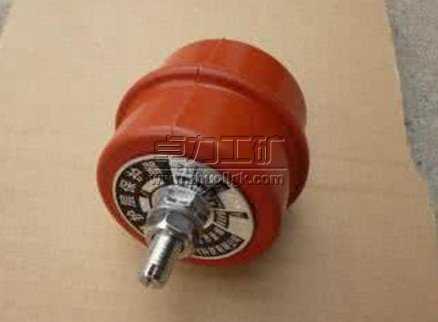

高壓電纜護層保護器

　　電纜護層保護器采用采用ZnO壓敏電阻（或ZnO閥片）作為保護元件，無串聯間隙，保護特性好，具有優良的電壓-電流特性曲線，目前已廣泛用于電力系統高壓電氣設備的保護。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

高壓電纜護層保護器說明書

高壓電纜護層保護器

高壓電纜護層保護器|35kv電纜護層保護器|電纜護層保護器

電纜護層保護器高壓電纜護層保護器 0.4kv電纜護層保護器 35kv電纜護層保護器 Tel：1318 1318 406 曹經理

電纜護層保護器采用采用ZnO壓敏電阻（或ZnO閥片）作為保護元件，無串聯間隙，保護特性好，具有優良的電壓-電流特性曲線，目前已廣泛用于電力系統高壓電氣設備的保護。

35kV大截面電力電纜和66kV、110kV及以上電壓等級的電力電纜均為單芯電纜，電纜金屬護層一端三相互聯并接地，另一端不接地，當雷電波或內部過電壓沿電纜線芯流動時，電纜金屬護層不接地端會出現較高的沖擊過電壓，或當系統短路事故電流流經電纜線芯時，其護層不接地端也會出現很高的工頻感應過電壓。上述過電壓可能擊穿電纜外護層絕緣，造成電纜金屬護層多點接地故障，嚴重影響電力電纜正常運行甚至大幅減少電纜使用壽命。因此按照電力行業標準DL/T401-2002《高壓電力電纜選用導則》的規定須采用電纜護層保護器以限制電力電纜金屬護層（或金屬護套）上的感應電壓和故障過電壓。

通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜護層一端直接接地，另一端則須通過保護器接地。如果線路較長，可以將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。

電纜護層保護器護層保護器用進口絕緣材料作為外絕緣，電氣性能優越，密封性能好，較傳統的放電間隙保護、帶間隙碳化硅電阻片保護等方式，其伏安特性更顯優越。

電纜護層保護器的性能參數見下表

電纜護層保護器型號	系統額定電壓	工頻耐壓/時間	10kA雷電沖擊電流下的殘壓	直流U1mA參考電壓(有效值)	2ms方波通流容量	0.75U1mA下的泄漏電流	外形圖
kV(有效值)	≤kV	≥kV	A	≤μA	圖二
ENR-LHQ-6	6	1.9/4	4.6	2.1	400	50	圖二
ENR-LHQ-10	10	3.6/4	8.7	4.0	400	50	圖二
ENR-LHQ-35	35	5/4	12	5.5	400	50	圖二
ENR-LHQ-110(Ⅰ)	110	6/4	15	6.5	400	50	圖二
ENR-LHQ-110(Ⅱ)	110	10/4	25	11.0	400	50	圖一
ENR-LHQ-220(Ⅰ)	220	6/4	12	5.8	400	50	圖二
ENR-LHQ-220(Ⅱ)	220	13.6/4	31	15	400	50	圖一
ENR-LHQ-500	500	7.5/4	18*	8.3	400	50	圖一
