XYD-2系列小型液壓搗固機

XYD-2系列小型液壓搗固機|XYD2N新型液壓搗固機

小型搗固機 液壓搗固機xyd 2

XYD-2型液壓搗固機型號有： XYD-2A型 XYD-2AG型 XYD-2AN型 XYD-2AⅢ（XYD-2ANⅢ）型   XYD2N新型液壓搗固機

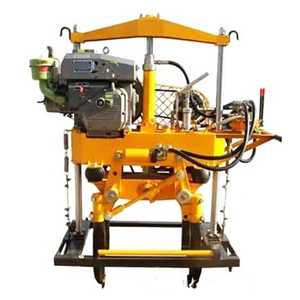

　　XYD-2型小型液壓搗固機是用于是鐵路線路工務維修對除道岔外的線路進行枕下道喳搗固機的專業機械，可利用列車間隔時間作業，不需要封鎖區間。配用內燃機或電動機作動力，液壓傳動、每臺機器一人操作，人工推行。設有下道架，下道后不侵“限界”。

       因各種線路條件的差異，有如下機型配置：

　　XYD-2A型：兩臺搗固機放置在同一走行架上作業，復線地段作業時配置單側下道架，兩臺搗固機下道在同一下道架上（XYD-2A1）；單線地段作業時配置雙側下道架，兩臺搗固機分別下道在兩下道架上（XYD-2A2）。下道架懸掛在走行架一側或兩側，隨機走行。
　　XYD-2AG型：該機是2A型機的改進型。與2A型相比，配用柴油機功率增大，作業效率提高25%。
　　XYD-2AN型：配用進口本田13馬力汽油機，功率增大，新型開式振動框架，整機質量減輕75Kg。
　　XYD-2AⅢ（XYD-2ANⅢ）型：該機型是專門為Ⅲ型混凝土軌枕地段作業設計生產的新機型。也可用于P75軌型線路作業。

XYD-2型小型液壓搗固機-技術參數
　動力：
　　XYD-2A型：SF180型 5.1WK水冷式單杠柴油機
　　Y112M-2型 4KW電動機
　　XYD-2AG型：D185型 6.6KW水冷式單杠柴油機
　　Y132S-2型 5.5KW電動機
　　XYD-2Ⅲ型：D185型 6.6KW水冷式單杠柴油機
　　Y132S-2型 5.5KW電動機

　　主機質量：（不包括液壓油）
　　XYD-2A型（柴）380Kg
　　XYD-2A型（電）300Kg
　　XYD-2AG型（柴）380Kg
　　XYD-2AG型（電）350Kg
　　XYD-2AⅢ型（柴）500Kg
　　XYD-2AⅢ型（電）400Kg

激振力：21.5KN
下插深度：≥90mm
作業效率：280～320根軌枕/每組·小時

　　注：所有機型均為1435mm標準軌距生產，訂貨時除要注明型號外，還應注明單側或雙側下道、內燃機或電動機作動力及用于何種軌型。P60軌配用機型可用于P50軌型線路作業。非標軌距可根據用戶需要生產。

XYD2N新型液壓搗固機是在XYD-2小液搗固機的搗固原理的基礎上改進開發的一種環保產品，并申請了國家專利。
一、基本介紹
動力配備可根據需要使用電動機或內燃機。整機采用液壓傳動，單人操作。
主要適用于43-75kg/m鋼軌，II型或III型混凝土軌枕，軌距1000-1626mm的鐵路線路，維修、大、中修及新建線路的道碴搗固作業的機械。
可以利用列車間隔進行作業，不需封鎖區間。
兩臺搗固機為一組，置于同一走行架上作業，備有輕便下道裝置，隨時可上下道。隨機配備下道架和走行架，可根據需要隨時撤離鐵道線路，下道后不侵入限界。
并備有手壓泵、夾軌鉗安全銷等安全裝置。

二、技術特點
1、功率大，故障率低。
2、使用新型密封，減少液壓系統的內外泄漏和液壓系統故障．
3、采用新型專利振動框架，延長了框架和軸承的使用壽命。
4、采用新型走行架，剛性好，不易變性，附有曲線防溜板，可有效防止曲線地段作業時的搗固機掉道問題。
5、激振力大，夾實、下插力大．作業效率高。

三、主要技術參數
◆ 動力：本田GX390型9.5KW汽油機 ；
◆ 振動頻率：63Hz；
◆ 激振力：≥21KN；
◆ 最大夾實力：2×6.73kN
◆ 最大下插力：18.6kN。
◆ 搗固下插深度：（混凝土軌枕枕底下）≥90mm；
◆ 作業效率：300-350根枕木/小時·組；
◆ 主機質量：370kg (電動機)；整機質量：465kg。
◆ 外形尺寸：（長×寬×高）（1480×762×1680）；

注：所有型號均為1435mm標準軌距生產，定貨時除要注明型號外,還應注明單側或雙側下道或提速線路下道架、內燃機或電動機作動力及用于何種軌型。P60軌配用機型可用于P50軌型線路作業。非標軌距可根據用戶需要生產。

卓力工礦是國內知名XYD-2系列小型液壓搗固機生產廠家，有豐富的經驗為客戶提供高品質的XYD-2系列小型液壓搗固機及完善的售后服務，如果您想了解最新XYD-2系列小型液壓搗固機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：XYD-2系列小型液壓搗固機發貨時間？ XYD-2系列小型液壓搗固機售后保障？ XYD-2系列小型液壓搗固機訂貨需要提供什么信息？
