U型鋼支架

U型鋼支架|U型鋼支架生產廠家

U型鋼支架是一種橫截面形狀像英文字母“U”的鋼鐵。U型鋼支架是一種被動支護，具有良好的力學性能，抗拉強度、抗壓強度較高，同時具有良好的韌性性能，初撐力較高，支護強度大，可多次使用，被廣泛地應用于礦山巷道，特別是在深部復雜巷道以及松軟煤層巷道中，u型鋼支架是一種有效、合理的支護形式。

U型鋼支架型號
各國生產的U型鋼的斷面形狀、幾何參數以及材質等有所不同，目前中國生產的U型鋼型號主要有U18、U25、U29、U36這四種。其中U18和U25屬腰定位；U29、U36屬耳定位。U18由于承載能力很低，現很少生產。

U型鋼支架優點及用途
U型鋼支架具有高初撐力、支護強度大、安裝簡易、不易變形等優點，因此常用于制造巷道可縮性金屬支架，作礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。
U型鋼支架較其他剛性支架具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形，斷面利用率高，支架支回方便，維修量小，支架回收復用率高，減少坑木使用，環保效益十分明顯。
使用U型鋼支架有效降低冒頂、片幫等事故的發生，安全可靠，提高了礦井通風系統穩定性。U型鋼直墻半圓拱支架抬棚在采準巷道交岔點的應用,并取得了顯著的成效。選用U型鋼可縮性支架，較好解決了掘進支護的難題。

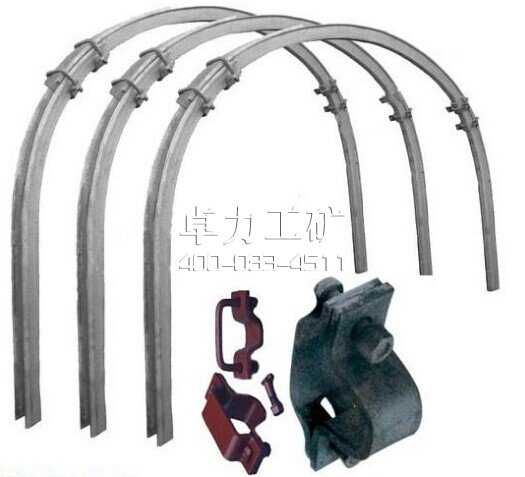

U型鋼支架結構組成
1.頂梁。
頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。
2.柱腿。
柱腿有3種形式，一種是上部為圓弧形，下部為直線段；
第二種是全部為曲線形，且只有一個曲率半徑；
第三種是全部為曲線形，但有兩個曲率半徑。
柱腿下面焊有底座，底座的大小視底板軟硬而定；
3.連接件。
連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。
4.架間拉桿。
架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。
5.背襯材料。
背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。

U型鋼支架產品特點
1、U型鋼支架承受壓力大，支撐時間久，具有易安裝不易變形等特點。
2、U型鋼支架較其他剛性支架具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形。
3、U型鋼支架斷面利用率高，支架支回方便，維修量小。
4、U3型鋼支架回收復用率高，減少坑木使用，環保效益十分明顯。

U型鋼支架施工必備知識：
1.支架及其附件：U型鋼支架、卡纜、螺栓、拉桿等材質、規格、強度以及加工必須符合設計和有關標準規定。
2.背板和充填材料：材質、規格符合設計要求和規程規定。
3.U型鋼支架施工機具: 大錘、鐵木榔頭、鋼卷尺、木鋸、風鎬、手鎬、鐵銑、活口扳手、水平尺。
4.U型鋼支架施工前準備工作
○1所需材料，施工機具等準備齊全并運至施工地點。
○2認真檢查頂板情況發現危巖活石用長柄工具摘除掉。
○3架設支架前，掘進迎頭應用前探梁控制頂板，超前支護。
○4檢查架棚處井巷掘進工程質量，巷道欠挖超過規定必須處理，使其符合設計要求。
○5找準中腰線并做好標記：用小線拉一條中線通過所要架設支架的地段，把腰線引到兩旁做出記號。
5.U型鋼支架施工工藝
○1工藝流程：放中、腰線→挖柱窩→立棚腿→上棚梁→加固→背板（充填）。
○2根據中線及設計棚距大小找出柱窩位置，再按中腰線把柱窩深度挖夠。
○3在柱腿上畫出腰線所在位置，把立柱放在柱窩內，使柱上腰線和幫上腰線一致。
○4用拉條固定立柱以免傾斜。
○5檢查支架的垂直度和扭斜度，超過質量標準規定的允許誤差范圍時要調整，根據頂梁中間放下的垂線和兩個柱腳之間連線的水平間距，就能知道支架是否垂直，根據巷道中線和兩立柱之間連線是否垂直，就能知道支架是否扭斜。
○6背幫、背頂：上背板時要上一塊，填一塊（把背板和巖幫之間空隙用木楔背緊或全部用巖石填滿）并且要目測檢查所上背板是否平整，背幫時應兩側對稱進行。
○7棚子與棚子之間應用金屬拉桿通過螺栓夾板等互相緊緊拉住或打入撐柱撐緊,來加強支架沿巷道軸線方向的穩定性.

 卓力U型鋼支架主要有25U型鋼支架,29U型鋼支架,36U型鋼支架和U型鋼支架配套使用的產品還有網片、單體液壓支柱、錨桿等設備。



卓力工礦是國內知名U型鋼支架生產廠家，有豐富的經驗為客戶提供高品質的U型鋼支架及完善的售后服務，如果您想了解最新U型鋼支架價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：U型鋼支架發貨時間？ U型鋼支架售后保障？ U型鋼支架訂貨需要提供什么信息？
