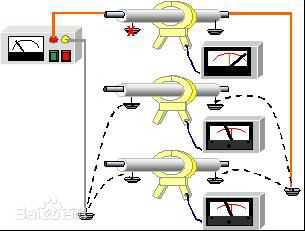

電纜識別儀結構及工作原理 電纜識別儀結構及工作原理 電纜識別儀由信號發生器和接收識別鉗及指示表三部分組成,用接收識別鉗信號檢測器時其它電纜線上檢測到的信號則要小很多且方向相反,通過電表指示幅度及方向,很容易判定被測電纜。 電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜;具有判別電纜準確(方向及幅度的雙重判別)、快速、操作簡單、應用范圍廣等特點。是目前國內同類儀器中技術最先進、性能最優越的新型儀器。 電纜識別儀結構組成 電纜識別儀由信號發生器和接收識別鉗及指示表三部分組成,用接收識別鉗信號檢測器時其它電纜線上檢測到的信號則要小很多且方向相反,通過電表指示幅度及方向,很容易判定被測電纜。 電纜識別儀工作原理 需要給被識別電纜加一特殊的信號,該信號要被專用接收機接收,利用這一特性便能識別出要找的電纜。 電纜識別儀按下述原理工作: 電纜識別儀由信號發生器和接收鉗信號檢測器及指示三部分組成,信號發生器主要產生特殊的脈沖調制信號,通過輸出線加至停止運行的被測電纜上,用接收鉗在現場尋找被測電纜,當接收鉗檢測器測到施加在電纜上特殊信號時,信號檢測器上電表指針與施加信號頻率同步擺動,而其它電纜線上檢測到的信號則要小很多且方向相反,通過電表指示幅度及方向,很容易判定被測電纜。接收鉗信號檢測器同信號發生器聯合使用時,可以用于電纜帶電狀態判別,或輔助尋找電纜短路位置等工作。接收鉗信號檢測器使用時,應用鉗口卡住電纜。 【打印本頁】
|
