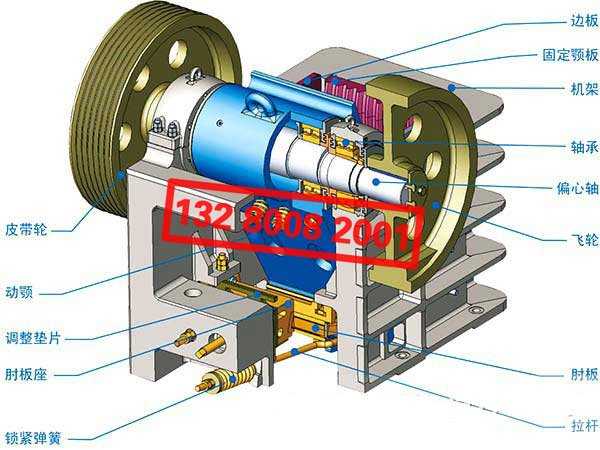

鄂式破碎機結構圖
鄂式破碎機主要由:固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。很好的了解鄂式破碎機的內部結構能對鄂式破碎機使用過程中和出現問題時能起到很好的幫助作用。
主要部件
機架
機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。
顎板和側護板
定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。
傳動件
偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

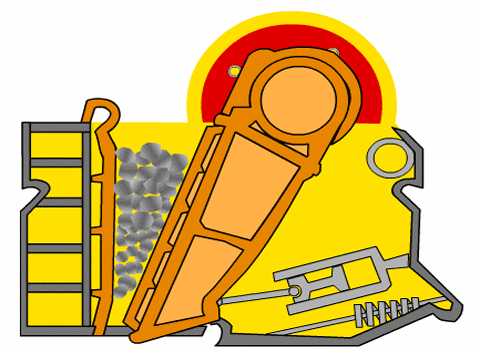

顎式破碎機工作原理
顎式破碎機工作時，活動顎板對固定顎板作周期性的往復運動，時而靠近，時而離開。當靠近時，物料在兩顎板間受到擠壓、劈裂、沖擊而被破碎；當離開時，已被破碎的物料靠重力作用而從排料口排出。
在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常為“主”破碎機。歷史最長，也最堅固的破碎機是顎式破碎機。為顎式破碎機喂料時，物料從頂部入口倒入含有顎齒的破碎室，顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心軸，此偏心軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。


就顎式破碎機而言，盡管結構類型有所不同，但是它們的工作原理基本上是相似的，只是動顎的運動軌跡有所差別罷了。概而言之，當可動顎板圍繞懸掛軸對固定顎板作周期性的往復運動，時而靠近時而離開，就在可動顎板靠近固定顎板時，處在兩顎板之間的礦石，受到壓碎、劈裂和彎曲折斷的聯合作用而破碎；當可動顎板離開固定顎板時，已破碎的礦石在重力作用下，經破碎機的排礦口排出。
單擺顎式破碎機原理
動顎懸掛在心軸上，可作左右擺動。偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比一般為3-6。由于運動軌跡簡單，故稱簡單擺動顎式破碎機。
簡擺顎式破碎機結構緊湊簡單，偏心軸等傳動件受力較?。挥捎趧宇€垂直位移較小，加工時物料較少有過度破碎的現象，動顎顎板的磨損較小。[2]
復擺顎式破碎機原理
動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線（半徑等于偏心距），逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式顎式破碎機。
復擺式顎式破碎機與簡擺式相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動顎下端強制性推出成品卸料，故生產率較高，比同規格的簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出
