托輥型號規格大全：平行托輥型號,槽型托輥型號,錐形調心托輥型號,橡膠托輥型號,平托輥型號,緩沖托輥型號,梳形清掃托輥型號,螺旋形托輥型號


托輥型號

托輥規格	槽型 上	托 輥	平行 下	托 輥
膠帶機規格	托輥直徑	輥體長	托輥直徑	輥體長
B=500	Φ89	190	Φ89	600
B=650	Φ89	240	Φ89	750
B=800	Φ89	305	Φ89	950
B=500	Φ108	190	Φ108	600
B=650	Φ108	240	Φ108	750
B=800	Φ108	305	Φ108	950
B=1000	Φ108	375	Φ108	1150
B=1200	Φ108	455	Φ108	1400
B=1400	Φ108	525	Φ108	1600
B=1000	Φ133	375	Φ133	1150
B=1200	Φ133	455	Φ133	1400
B=1400

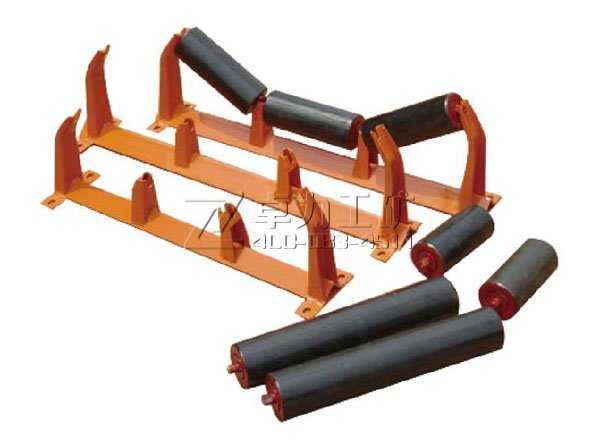

平行托輥

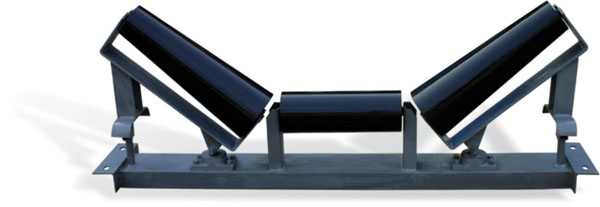

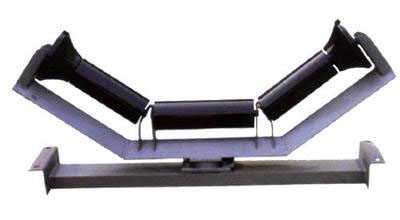

槽型托輥




平托輥型號

拖輥直徑 mm	托輥長度（管長） mm	軸承號
89	180、190、200、235、240、250、275、280、305、215、350、375、380、455、465、600、750、950、1150	204
108	190、200、240、250、305、315、360、375、380、455、465、525、530、600、700、750、790、800、950、1150、1400、1600	204 205 305 306
133	305、375、380、455、465、525、530、600、670、700、750、790、800、900、950、1000、1100、1150、1400、1600、1800、2000、2200	205 305 306
159	375、380、455、465、525、530、600、700、750、790、800、900、1000、1050、1100、1120、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150、	305 306 308
193.7	2200、2500、2800、3000、3150、3350	308 310
217	600、640、1050、1120、1600、1700、3150、3350、	308 310

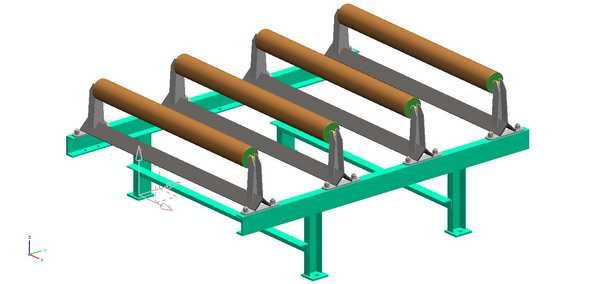

上平托輥

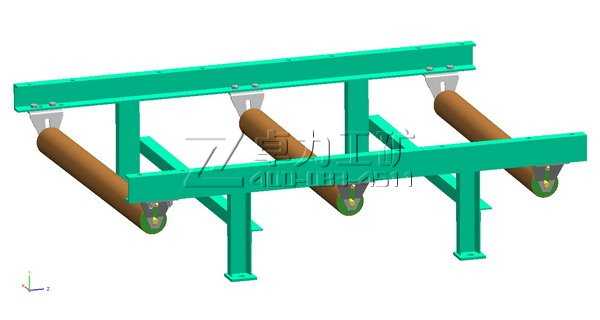

下平托輥

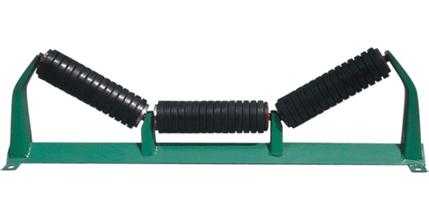

 緩沖托輥型號

拖輥直徑 mm	托輥長度（管長） mm	軸承號
89	190、200、230、240、280、305、315、375、380、455、465、600、750、950、1150	204
108	190、200、240、250、305、315、375、380、455、465、525、600、700、750、800、950、1150、1400	205
133	305、350、375、380、455、465、525、530、600、700、790、800、950、1150、1400、1600	305
159	375、380、455、465、525、630、600、640、670、700、750、790、800、900、950、1050、1120、1150、1400、1600	306　 308
193.7	600、640、750、800、900、950、1050、1120
217	600、640、1050、1120

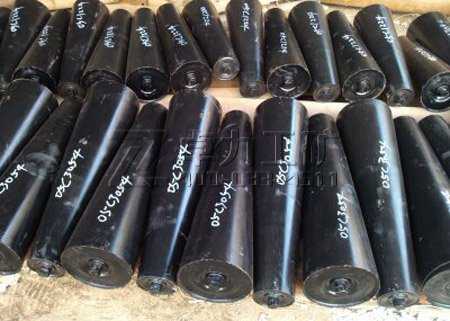

 錐形調心托輥型號

拖輥直徑 mm	小頭直徑×大頭直徑×管長 mm	軸承號
89	89×133×340	204
108	89×159×415 108×159×415 108×176×500 108×176×550	205 305 306
133	108×159×415 108×176×500 108×176×550	305 306
159	133×194×500 133×194×550	305 306
	108×159×445 108×176×560 108×194×680 108×194×680	305 306

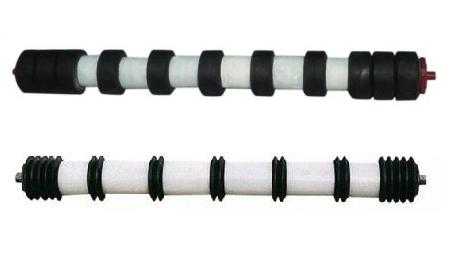

梳形清掃托輥型號

拖輥直徑 mm	托輥長度（管長） mm	軸承號
89	315、380、465、600、750、950、1150	204
108	315、380、465、600、700、750、790、950、1150、1400、1600	205
133	465、600、700、750、790、800、900、950、4000、1100、1150、1400、1600、1800、2000、2200	305 308
159	600、700、790、800、900、950、1000、1050、1100、1120、1150、1250、1400、1500、11700、1800、2000、2200、2500、2800、3000、3150、	306 308
193.7	1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150	308
219	2200、2500、2800、3000、3150	310

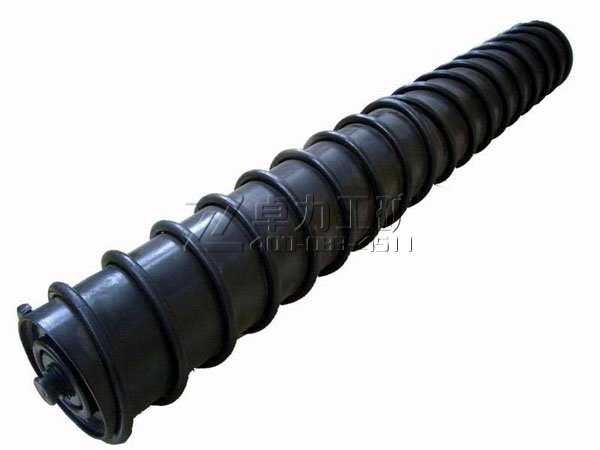

螺旋形托輥型號

拖輥直徑 mm	托輥長度（管長） mm	軸承號
108	1150	204
133	900、1000、1100、1150、1400、1600、1800、2000、2200	205 305 306
159	900、1000、1100、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150	306 308
193.7	1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150、3350	308 310
219	1600、1700、3150、3350	308 310

摩擦下調心托輥	摩擦下平調心托輥	摩擦上、下調心托輥	摩擦上平調心托輥
輥徑×輥長×輥全長--軸承號	輥徑×輥長×輥全長--軸承號	輥徑×輥長×輥全長--軸承號	輥徑×輥長×輥全長--軸承號
89×500×674-204 108×500×674-204 89×650×834-204 108×650×834-204 89×800×974-204 108×800×974-204 108×1000×1190305 133×1000×1190-305 108×1200×1430-305 133×1200×1430-305 159×1200×1430-305	108×1400×1630-305 133×1400×1630-305 159×1400×1630-305 133×760×870-406 159×760×870-406 193.7×760×870-407 133×860×970-406 159×860×970-407 193.7×860×970-407 133×960×1070-407 159×960×1070-407 193.7×960×1070-407	89×135×230-204 89×185×280-204 89×228×323-204 108×252×323-204 108×252×342-205 108×295×405-305 89×228×323-204 89×303×398-204 89×378×473-204 108×378×488-205 108×480×590-305 193.7×960×1070-407	89×500×690-204 89×650×840-204 89×800×900-305 108×1000×1226-306

      橡膠托輥采用國標氯丁膠、丁笨膠、丁青膠、硅膠等橡膠。顏色分為黑、大紅、淺紅，磚紅、綠、白等，由客戶自己選定。耐油、耐磨、抗腐蝕、耐高溫100℃以上，彈性拉力35T—100T。
橡膠托輥分為：
        傳動輥分為尼龍，聚胺脂、橡膠圈、硬塑料管套、玻璃纖維、元鋼軸結合件，根據用戶需求所定。
        傳動輥。各種玻璃浮法線輸入輸出。
        傳動輥、各種平面鋼化爐傳動膠輥、采用丁青、丁笨、氯丁等橡膠。膠面厚度3mm——10mm，直徑為36mm—80mm，彈性拉力60T—80T。耐油、耐磨、入口處耐高溫200℃以上，顏色分為大紅、淺綠、綠等。
        橡膠圈適用于傳動輥、套裝。顏色有紅、黑、白、綠等。
        熱壓機用紅膠輥1500、1800、2000、2200型熱壓機用紅膠輥多為國標、丁睛、氯丁、丁笨等橡膠。耐磨、耐腐蝕、耐高溫150℃以上。直徑為75mm—150mm以上彈性拉力為40T—80T。

橡膠托輥規格種類及用途
        硅橡膠橡膠輥：利用其具有耐高溫、耐臭氧、化學惰性及對塑料的不粘附性，用于加工熱粘產品，如聚乙烯壓延、壓紋、印染及薄膜和織物的涂復膠粘劑、塑料復合，電暈處理等機械，也有用作食糖生產和包裝機上的釋料輥及無紡布制造等。
        氟橡膠橡膠輥：具特高的耐熱、耐油、耐酸堿等性能、耐氣透性、電絕緣性、耐老化、耐焰、耐磨等性能也很好，用于專用涂布設備。
        天然膠橡膠輥：優異的彈性和機械強度，較好的耐堿性，用于紡織、造紙皮革、包裝等設備中壓緊型膠輥及冶金 、礦山等行業牽引型膠輥。
        丁腈膠橡膠輥：優良的耐油性，而且耐磨、耐老化、耐熱性能也較好，用于印刷、印染、化纖、造紙、包裝、塑料加工等設備及其它接觸油及脂肪烴類溶劑的場合。
        丁基膠橡膠輥：高的耐化學溶劑，較好的耐熱性（170℃），優良的耐酸堿性，適用于彩色印刷機械、制革機械、涂布設備等。
        氯丁膠橡膠輥：優良的抗磨性，高的耐火、耐老化性，較好的耐熱、耐油及耐酸堿性，用于印制板腐蝕機、塑料、制革、印刷、食品印鐵、普通涂布機等設備。
        乙丙膠橡膠輥：優異的耐臭氧老化、耐候性，使用溫度寬，可在－65℃—140℃下長期工作，絕緣性能優良，用于塑料印刷機械、制革機械，通用領域。
        聚氨脂膠橡膠輥：具特高的機械強度和耐磨性、耐老化性和耐油性也相當好，常用于造紙、化纖、木材加工、塑料加工等機械。
