三通是在液壓管路系統中它是一種常見改變分支的通液金屬件之一的部件

卓力工礦優質供應三通、F型三通、F型變徑三通、Y型三通、異徑三通，三通規格型號齊全，歡迎來電咨詢訂購！

序號	圖號	產品名稱	規格型號
1	KJ3-10	三通
2	KJ3-13	三通
3	KJ3-16	三通
4	KJ3-19	三通
5	KJ3-25	三通
6	KJ3-32	三通
7	T2-10	三通	DN10
8	T2-12.5	三通	DN12
9	T2-16	三通	DN16
10	T2-19	三通	DN20
11	T2-25	三通	DN25
12	T2-31.5	三通
13	DN32	三通	DN32
14	T4-38S	三通	DN38S
15	T2-38	三通	DN38
16	T2-50	三通	DN50
17	T4-50S	三通	DN50S
18	TC2-10	三通
19	TC2-12.5	三通
20	TC2-16	三通



序號	圖號	產品名稱	規格型號
1	F-10/10/10G	F型三通	KJ10-10-10G
2	F-13/13/13G	F型三通	KJ13-13-13G
3	FB-19/19/19G	F型三通	DN20-20-20G
4	FB-10/10/10G	F型三通	DN10-10-10G
5	FB-12/12/12G	F型三通	DN12-12-12G



序號	圖號	產品名稱	規格型號
1	FB-12/10/12G	F型變徑三通	DN12-10-12G
2	FB-19/10/19G	F型變徑三通	DN20-10-20G
3	FB-19/25/19G	F型變徑三通	DN20-25-20G



序號	圖號	產品名稱	規格型號
1	Y-10	Y型三通	KJ10
2	Y-13	Y型三通	KJ13
3	YB-10	Y型三通	DN10
4	YB-12.5	Y型三通	DN12
5	YB-19	Y型三通	DN20
6	YB19/12.5	Y型三通	DN20/12.5



序號	圖號	產品名稱	規格型號
1	KJ4-10/13	異徑三通
2	KJ4-10/16	異徑三通
3	KJ4-10/19	異徑三通
4	KJ4-10/25	異徑三通
5	KJ4-13/16	異徑三通
6	KJ4-13/19	異徑三通
7	KJ4-13/25	異徑三通
8	KJ4-19/25	異徑三通
9	JYST-19/31.5D	異徑三通	KJ19/31.5D
10	KJ4-10/31.5D	異徑三通
11	KJ4-13/31.5D	異徑三通
12	TB4-31.5/50S	異徑三通	31.5/DN50S
13	TB2-12.5/10	異徑三通	DN12/10
14	TB2-10/12.5	異徑三通	DN10/12
15	TB2-10/16	異徑三通	DN10/DN16
16	TB2-10/19	異徑三通	DN10/20
17	TB2-25/19/19	異徑三通	DN25/19
18	TB2-12.5/25	異徑三通	DN12/25
19	TB2-10/25	異徑三通	DN10/25
20	TB2-16/25	異徑三通	DN16/25
21	TB2-19/25	異徑三通	DN20/25
22	TB2-10/32	異徑三通	DN10/DN32
23	TB2-10/50	異徑三通	DN10/DN50
24	TB2-19/50	異徑三通	DN20/DN50
25	TB2-19/50S	異徑三通	DN20/DN50S
26	TB2-10/65	異徑三通	DN10/DN65
27	TB2-50/65	異徑三通	DN50/DN65
28	TB2-19/65	異徑三通	DN20/DN65
29	TB2-38/65	異徑三通	DN38/DN65
30	TB4-40S/50S	異徑三通	DN38S/50S
31	TC2-10G/12.5M	異徑三通
32	TC2-10G/19M	異徑三通

一、三通定義
三通接頭是管件的一種，它的連接形式就是直接將三通與鋼管對焊，三通接頭的主要制造標準一般是GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T0510。

二、三通分類
1、按照管件口徑分一般有等徑三通，異徑三通等。
2、按照支管方向分有正三通和斜三通。
3、按照材料分有碳鋼、合金鋼、不銹鋼、三通接頭銅 、pvc等三通。
4、按照連接方式分有普通三通、螺紋三通、卡套三通、承插三通。
5、三通表示方法如下：對于等徑三通，如"T6"三通則表示外徑是6英寸的等徑三通。
以材質劃分
碳鋼，鑄鋼，合金鋼，不銹鋼，銅，鋁合金，塑料，氬硌瀝，pvc等。
以制作方法劃分
頂制、壓制、鍛制、鑄造等。
以制造標準劃分
國標、電標、化標、水標、美標、德標、日標、俄標等，具體如下：GB/T12459-2005,GB/T13401-2005,ASME B16.9,SH3408,SH3409-96,SH3410-96,HG/T21635,DL/T 695,SY/T 0510,DIN 2615。
對于異徑三通，比如"T4×4×3.5"表示同徑為四英寸異徑為3.5英寸的異徑三通。壓力等級和彎頭的壓力等級都是一樣的，其規格范圍也是一樣的。

三、三通管接頭規格
KJ三通規格
KJ3-8

KJ3-10

KJ3-13

KJ3-16

KJ3-19

KJ3-25

KJ3-31.5

KJ3-32

KJ3-38

KJ3-51

KJ3-B40

Y型三通規格
Y10
Y13

異徑三通規格
KJ19/25
KJ25/32
KJ4-10/13
KJ4-10/16
KJ4-10/19
KJ4-10/25
KJ4-10/31.5
KJ4-10/32
KJ4-10/35
KJ4-13/10
KJ4-13/16
KJ4-13/19
KJ4-13/25
KJ4-13/32
KJ4-16/19
KJ4-16/23
KJ4-16/25
KJ4-16/32
KJ4-18/19
KJ4-19/25
KJ4-19/32
KJ4-25/32

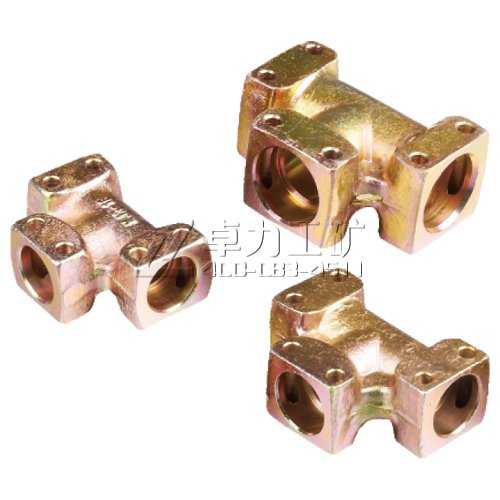

三通(三通管接頭)

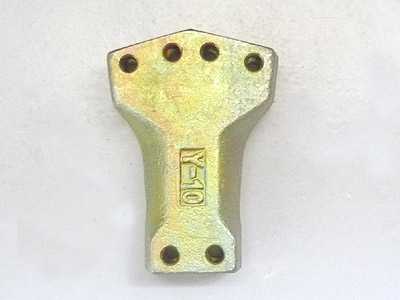

Y型三通（Y10）

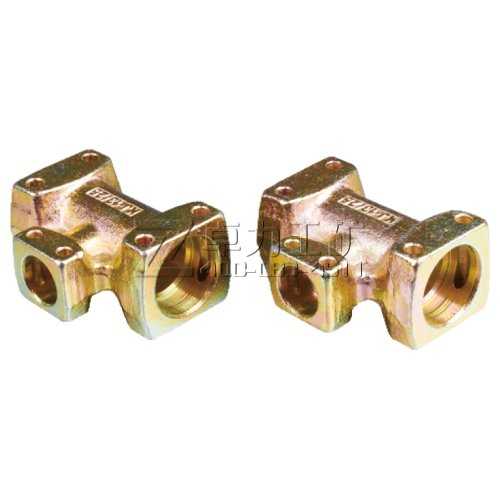

異徑三通（KJ-13/25）

四、制作工藝

三通接頭成形是將大于三通直徑的管坯，壓扁約至三通直徑的尺寸，在拉伸支管的部位開一個孔；管坯經加熱，放入成形模中，并在管坯內裝入拉伸支管的沖模；在壓力的作用下管坯被徑向壓縮，在徑向壓縮的過程中金屬向支管方向流動并在沖模的拉伸下形成支管。整個過程是通過管坯的徑向壓縮和支管部位的拉伸過程而成形。與液壓脹形三通不同的是，三通接頭支管的金屬是由管坯的徑向運動進行補償?shù)?，所以也稱為徑向補償工藝。
由于采用加熱后壓制三通，材料成形所需要的設備噸位降低。熱壓三通對材料的適應性較寬，適用于低碳鋼、合金鋼、不銹鋼的材料；特別是大直徑和管壁偏厚的三通，通常采用這種成形工藝。
