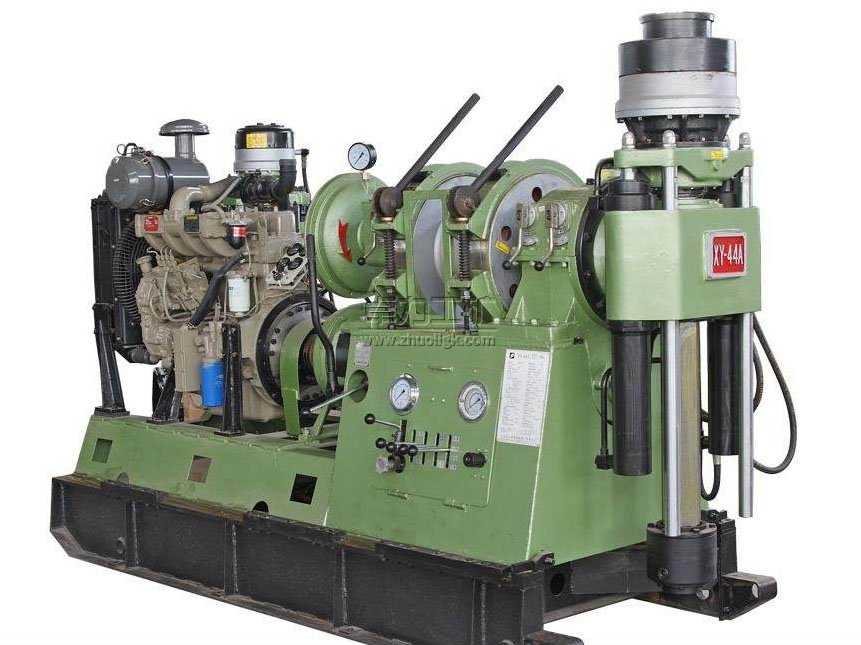

XY-44A液壓巖芯鉆機概述
XY-44A地質勘探鉆機是在XY-44型鉆機的基礎上設計的新產品，除具備以上兩種機型鉆機的技術性能參數外，立軸給進部分增加了導向桿結構；配有水剎車、手壓油泵。
XY-44A千米鉆機是一種功能齊全、性能穩定的中深孔巖芯鉆機，主要適用于以合金和金剛石鉆進為主的巖心鉆探，也適用于工程地質勘探、水文水井鉆進，以及大口徑基礎樁工程施工。

XY-44A液壓巖芯鉆機主要特點
1、具有較多的轉速級數（8級）和合理的轉速范圍，低速扭矩大（可達3200牛頓·米），既適合以合金、金剛石巖心鉆進，也可用于工程地質勘察，水文水井鉆進和基礎樁工程施工。
2、立軸通孔直徑大（直徑93毫米），雙軸缸液壓給進，行程較長（可達600毫米），工藝適應能力強，特別適合大直徑鉆桿繩索取心（上部取心）鉆進，有利于提高鉆進效率和減少孔內事故。
3、鉆進能力大，直徑71毫米繩索取心鉆桿額定鉆進深度可達1000米。
4、重量輕，可拆性好，鉆機凈重2300千克，主機可分解為10個部件（可拆部件重量300千克），搬遷方便，宜于山區工作。
5、液壓卡盤采用單向供油，卡盤夾持力大，夾持穩定。
6、配有水剎車，深孔鉆進，下鉆平穩安全。
7、采用單聯齒輪油泵供油，安裝簡單，方便使用，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵起出孔內鉆具。
8、鉆機結構緊湊，布局合理，部件表露在外，不相互重迭，便于維護、保養和修理。
9、重心低，移車距離長（可達460毫米），固定牢靠，高速鉆進穩定性好。
10、配有防震儀表，儀表壽命長，利于掌握孔內情況。操縱手把較少，操縱靈活可靠。

XY-44A液壓巖芯鉆機技術參數

1、鉆進能力
（1）巖心鉆進
鉆桿類別		鉆桿規格	鉆進深度
國產鉆桿	內外平式鉆桿	φ43×6鉆桿	1400米
		φ54×6鉆桿	1000米
		φ67×6鉆桿	830米
	內加厚式鉆桿	φ50×5.5鉆桿	1300米
		φ60×6鉆桿	950米
	繩索取心鉆桿	φ55.5×4.75鉆桿	1400米
		φ71×5鉆桿	1000米
		φ89×5鉆桿	800米
DCDMA （金剛石巖芯鉆機 制造商協會）鉆桿	內加厚式鉆桿	BW鉆桿	1250米
		NW鉆桿	1000米
		HW鉆桿	660米
	繩索取心鉆桿	BQ鉆桿	1400米
		NQ鉆桿	1100米
		HQ鉆桿	750米
（2）水文水井鉆進
鉆桿規格	鉆孔直徑		鉆進深度
60毫米（外加厚）鉆桿	200毫米		800米
73毫米（外加厚）鉆桿	350毫米		500米
89毫米（外加厚）鉆桿	500毫米		300米
（3）基礎樁鉆進
用89毫米（外加厚） 鉆桿鉆孔直徑	松散地層		1000毫米
	硬巖地層		600毫米
鉆孔深度	100米
2、鉆孔角度			0～360度
3、動力機
電動機	Y225S-4	37千瓦	1480轉/分
柴油機	YC4108ZD	50千瓦	1500轉/分
4、回轉器
型式	雙油缸液壓給進機械回轉式
立軸通孔直徑	93毫米
立軸轉速
動力機轉速（轉/分）	970（用于工程鉆進）		1480（用于巖心鉆進）
正轉低速（轉/分）	54；100；142；207；		83；152；217；316
正轉高速（轉/分）	166；306；437；635		254；468；667；970
反轉（轉/分）	44；135		67；206
立軸扭矩	3.2千牛·米
立軸行程	600毫米
立軸起重力	120千牛
立軸加壓力	90千牛
5、卷揚機
型式	行星齒輪傳動
鋼絲繩直徑	17.5毫米繩6W（16）或18.5毫米繩6×19
卷筒鋼絲繩容量	（17.5鋼絲繩）（170kg/mm2）110米
	（18.5鋼絲繩）（170kg/mm2））90米
單繩升降力	45千牛
鋼絲繩升降速度
當動力機轉速為1000轉/分時	0.47；0.86；1.22；1.78米/秒
當動力機轉速為1500轉/分時	0.70；1.29；1.84；2.68米/秒
6、離合器
型式：　干式單片摩檫離合器
7、變速箱
型式：　滑移齒輪變速箱（4正1反）
8、油泵
型式：　單聯齒輪油泵
排量		20ml/r
工作壓力		20兆帕
壓力		25兆帕
9、水剎車
工作轉速		700～1800轉/分
單繩平衡速度		3～8米/秒
單繩平衡負荷		45千牛
10、機架
型式： 滑撬式（帶滑動底座）
鉆機后退行程		460毫米
11、外形尺寸（長×寬×高）		3042×1100×1920毫米
12、鉆機重量（不包括動力機）		2300千克
13、可拆部件重量		300千克
