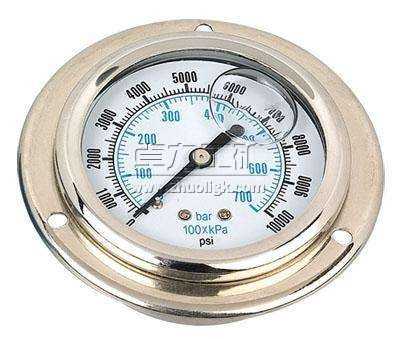

不銹鋼耐震壓力表

不銹鋼耐震壓力表|不銹鋼耐震壓力表型號|不銹鋼耐震壓力表價格

不銹鋼耐震壓力表外殼與內部原件均采用不銹鋼材質制成，在表體內充裝硅油，使壓力表的指針起到減震、抗震的作用。
不銹鋼耐震壓力表即有耐震壓力表的耐震性能,又具有不銹鋼壓力表的耐腐蝕性能,不銹鋼耐震壓力表適用于工礦現場振動性較大，并且被測量的介質具有腐蝕性的場合。

測量范圍
為了保證彈性元件能在彈性變形的安全范圍內可靠地工作，在選擇壓力表量程時，必須根據被測壓力的大小和壓力變化的快慢，留有足夠的余地，因此，壓力表的上限值應該高于工藝生產中可能的最大壓力值。在測量穩定壓力時，最大工作壓力不應超過測量上限值的2/3；測量脈動壓力時，最大工作壓力不應超過測量上限值的1/2；測量高壓時，最大工作壓力不應超過測量上限值的3/5。一般被測壓力的最小值應不低于儀表測量上限值的1/3。確保儀表測量結果的精確度和靈敏度。
根據被測參數的最大值和最小值計算出儀表的上、下限后、不能以此數值直接作為儀表的測量范圍。我們在選用儀表的標尺上限值時，應在國家規定的標準系列中選取。中國的壓力表測量范圍標準系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa（其中n為自然整數.可為正、負值）。


型號及外形尺寸

型號[2]	外形尺寸mm
	A	B	C	D	d	d0	G/Rc
YTFN-50Z	29	24	24	0	50	/	14×1.5
YTFN-60	31	32	32	14	60	/
YTFN-60T	31	32	32	15	75	3.4
YTFN-60Z	30	32	32	0	/	/
YTFN-60ZT	30	32	32	0	75	3.4
YTFN-100	44	45	45	18	100	/	20×1.5
YTFN-100T	44	46	46	19	118	5.5
YTFN-100Z	43	45	45	34	/	/
YTFN-100ZT	43	45	45	44	118	5.5
YTFN-150	50	47	47	19	149	/	20×1.5
YTFN-150T	50	48	48	20	165	5.5
YTFN-150Z	51	47	47	55	/	/
YTFN-150ZT	51	47	47	55	165	5.5
注：連接螺紋可按要求訂貨．

精度等級
根據工藝生產允許的最大絕對誤差和選定的儀表最程、計算出儀表允許的最大引用誤差，在國家規定的精度等級中確定儀表的精度。一般來說，所選用的儀表越精密，則測量結果越精確、可靠。但不能認為選用的儀表精度越高越好.因為越精密的儀表一般價格越貴，操作和維護越費事。因此，在滿足工藝要求的前提下，應盡可能選用精度較低、價廉耐用的儀表。
不銹鋼耐震壓力表技術指標

表盤直徑	標度范圍(MPa)	精度度等級(%)
￠50	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5
￠60	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5 (1.6)
￠75	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠100	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠150	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)

注：括號內的精度等級僅供特殊訂貨。
使用環境溫度：-25~70℃
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V·H·4級　
耐震型外殼防護等級：IP65

系統材質

零件名稱	材料牌號　Material Mark
接頭　Connector	0Cr18Ni9(304)	OCr17Ni12Mo2(316)
彈簧管　Spring Pipe	0Cr18Ni9Ti(321)	OCr17Ni12Mo2(316)
外殼　Shell	oCr18Ni9

安裝事項
1． 儀表使用環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20 5℃時，須計入溫度附加誤差。
2． 儀表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3． 儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低于下限的1/3，測量真空時真空部分全部使用。
4． 使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠家維修。
5． 儀表應避免震動和碰撞，以免損壞。
6． 訂貨時請注明：儀表型號及名稱；儀表的測量范圍；儀表的精度等級偏離正包裝要求和其它。
7． 不銹鋼耐震壓力表不適用于外界有氧、氯、硝酸和過氯化氫等強氧化劑環境。
