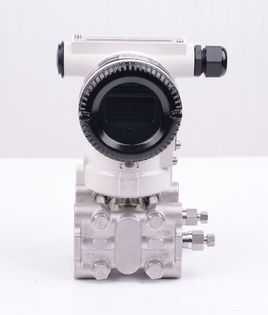

AP型絕對壓力變送器

AP型絕對壓力變送器|智能絕對壓力變送器

絕對壓力變送器 智能絕對壓力變送器 電容式絕對壓力變送器 電容薄膜式絕對壓力變送器 eja絕對壓力變送器 絕對壓力變送器價格 Tel：132 8008 2001 曹經理

AP型絕對壓力變送器可實現對除氣系統、蒸餾塔、蒸發器和結晶器等設備內的絕對壓力測量，允許在10Mpa下的壓力。
絕對壓力變送器的δ室一側接受被測絕對壓力信號，另一側被封閉成高真空基準室，然后將其轉換成4～20mA DC信號輸出。

壓力變送器包括GP型壓力（含負壓）變送器，AP型絕對壓力變送器。
以上二類變送器與智能放大板組合，可構成智能型壓力變送器，它可通過符合HART協議的手操器相互通訊，進行設定和監控。

小型化電容壓力/差壓變送器是引進國外先進技術和設備生產的新型變送器，關鍵原材料、元器件和零部件均選用進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器的結構優點，給使用者耳目一新的感覺。同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

產品特點
準確性高，穩定性好，二線制輸入（特殊可四線制）；
固體元件，接插式印刷線路板；小型，重量輕，堅固抗振；
量程，零點外部連續可調；正遷移可達500%，負遷移可達600%
阻尼可太調；單向過載保護特性好；
無機械可動部件，維修工作量少；全系列統一結構，零部件互換性強；
接觸介質的膜片材料可選擇；（316L、TAN、HAS-C、MONEL等耐腐蝕材料）
防爆結構，全天候使用；智能HART現場總線協議

技術參數
使用對象：液體、氣體和蒸汽
測量范圍：0～0.1Kpa至0～40Mpa
輸出信號：4～20mA DC
供電電源：12～45VDC,一般為24V供電
現場顯示：指針式0～100%刻度顯示，LED數碼顯示，LCD液晶顯示可選
防爆等級：隔爆型dIIBT4,本質安全型iaIICT6
精確度：±0.2%、±0.25%、±0.5%
穩定性：六個月內不超過最大量程的基本誤差絕對值
隔離膜片：316不銹鋼、哈氏合金C-276，蒙乃爾合金或膽
排氣/排液閥：316不銹鋼、哈氏合金C，蒙乃爾合金
法蘭和接頭：316不銹鋼、哈氏合金C，蒙乃爾合金
接觸介質O形環：丁腈橡膠，氟橡膠
灌充液：硅油或惰性油
螺栓：316L不銹鋼
殼體材質：低銅鋁合金
引壓連接件：法蘭、NPT1/4,中心距54mm；接頭NPT1/2或M20×1.5陽螺紋球錐面密封，帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
信號連接孔：G1/2

技術性能
輸出信號：二線制4～20mA DC
二線制4～20mA直流信號上疊加數字信號（智能）
供電電源：12～45VDC
電源影響：<0.005%/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.2%，±0.25%，±0.5%
（標配精度為±0.5%，若選擇其他精度請在訂貨選型時注明。）
遷移特性：最大正遷移量500%
最大負遷移量600%
注：
負遷移量的絕對值，不大于一個工程大氣壓。
遷移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。
絕對壓力變送器不能進行負遷移。
阻尼：通常可在0.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：﹤2秒，不需預熱
工作環境：環境溫度：-29～93℃（模擬放大器）
-29～65℃（帶顯示表頭）
環境濕度：0～95%
防護特性：IP65
防爆類型：隔爆型 ExdIIBT4
本安型 ExiaIICT4
靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。

AP型絕對壓力變送器選型

AP	絕對壓力變送器
量程范圍	4	0-4～40KPa
	5	0-40～250KPa
	6	0-0.16～1.0MPa
	7	0-0.4～2.5MPa
	8	0-1.6～10MPa
輸出	E	非智能型（4-20mA）
	S	智能式(HART協議)
結構材料	部分			法蘭和接頭		排氣/排液閥	隔離膜片	灌充液體
	22			316不銹鋼		316不銹鋼	316不銹鋼	硅油
	23			316不銹鋼		316不銹鋼	哈氏合金C
	24			316不銹鋼		316不銹鋼	蒙乃爾
	25			316不銹鋼		316不銹鋼	鉭
	33			哈氏合金C		哈氏合金C	哈氏合金C
	35			哈氏合金C		哈氏合金C	鉭
	44			蒙乃爾		蒙乃爾	蒙乃爾
顯示表頭				M1	0-100%線性指示表
				M2	LED顯示表
				M3	LCD顯示表
安裝支架				B1	管裝彎支架
				B2	板裝彎支架
				B3	管裝平支架
管道連接				C0	1/2-14NPT錐管內螺紋接頭
				C1	1/2-14NPT引壓接頭后部焊接引壓管Φ14
				C2	M20×1.5外螺紋丁型接頭-Ф14引壓管
工作場所				d	隔爆型dⅡBT4
				i	本安型iaⅡCT6
