●系統概述：



       隨著我國經濟建設的高速發展，人們的工作、生活節奏日益加快，對通訊服務的需求也不斷提高，傳統的有線窄帶話音業務已遠遠不能滿足人們的通訊需求。通訊設備的小型化和滿足用戶在任何活動范圍內使用已成為當今通訊發展的主流，特別是在無線通訊領域，5W化（Whoever；任何;whenever在任何時間；wherever在任何地點；whomever與任何人whatever實現任何通訊需求）已是大勢所趨，對通訊設備的要求也呈現多元化的發展方向。采用PHS技術的KT25型煤礦無線通信系統，符合國家信息產業部（1998）第649號文件中關于PHS的頻率分配、基站設置的技術要求和PHS系統的信道劃分要求。PHS技術廣泛應用于移動通信、無線電話、無線專用小交換機（PBX）、無線本地環路、無線數據通信等領域。PHS系統采用微蜂窩技術，大大提高了系統的頻率復用率，擴大了系統總體容量，降低了手機發射功率，延長了電池使用時間。PHS系統采用動態信道分配（DCA）技術，支持手機自動漫游、越區切換，可自動完成鑒權和加密，支持移動速度達50km/h。PHS系統可以充分利用現有公眾電話網，為用戶提供費用低廉的業務功能，并可申請公安、消防、救護等服務的緊急長途免費撥號等業務，在其交換設備上增加新的功能。PHS系統終端為移動手機、移動可視電話、數據傳輸卡，可進行話音、數據及圖像通信。

     集成基站控制器（ICSC）是中心通訊公司在ZXPCS ANU系統基礎上推出的功能更強大的個人無線通信產品。它綜合了接入網技術、個人手持電話系統PHS技術和全球移動通信系統GSM技術優點，將原來一個個孤立的小規模PHS網絡，整合成為可以全網互聯互通統一的網絡，通過標準的MAP協議可以方便地實現用戶的漫游呼叫，滿足了人們?nèi)找嬖鲩L(zhǎng)的隨時隨地通信的需求，為人們提供優良的語音和數據通信服務。



集成基站控制器（ICSC）采用了中興通訊公司通用的新一代軟硬件平臺，提高了處理能力，并增強了系統可靠性。新系統提供了圖形化界面配置功能，并采用和互聯互通網關（IGW）相同的單板器件，這樣使得整個系統維護更加易于維護，減少了實際維護人員的工作量，更好的滿足了用戶需求。

●系統組成：

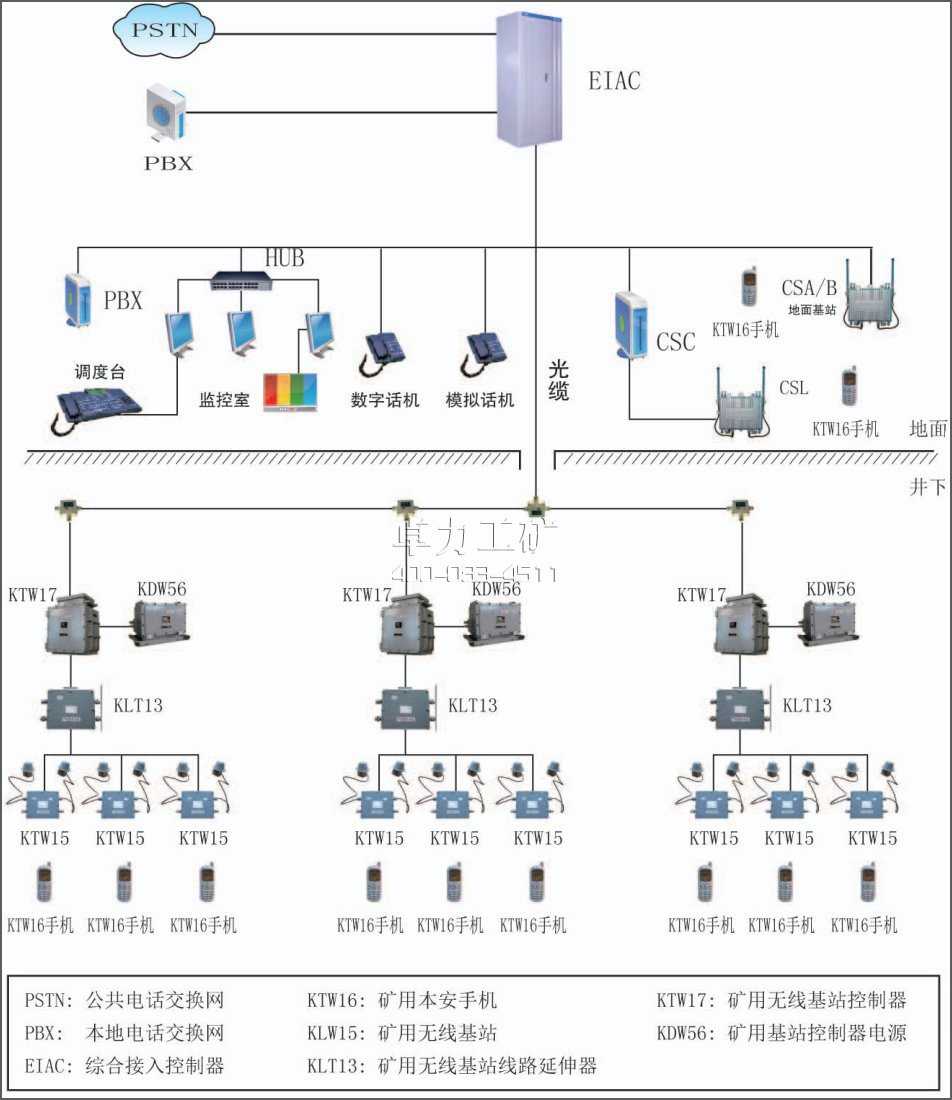

系統包括地面部分和井下兩個部分。地面局端設備互聯互通網關（IGW）、歸屬位置寄存器（HLR）/鑒權中心（AUC）和集成基站控制器（ICSC）以及操作維護模塊等組成。公網交換機（PBX）可以通過NO.7與IGW相連，實現本系統與固定電話網的互通。并由光端機經光纜與井下設備相連。井下KTW17型礦用無線基站控制箱通過2芯礦用通信光纜與ICSC相連。KTW15型礦用無線基站通過2芯礦用通信電纜（U口）與KTW17型礦用無線基站控制箱相連。KTW型礦用本案手機與基站之間采用基于RCR STD-28標準的無線鏈路。系統構架呈樹形結構，IGW為一級目錄，可接入多臺ICSC; ICSC為二級目錄，可接入多臺控制箱；控制箱為三級目錄，可接入多臺基站。只有地面基站既經地面基站控制器接入集成基站控制器，也可以直接接入基站控制器。



●系統特點

1．  KT25煤礦無線通訊系統依托中心通訊成熟的PCS技術，擁有強大的技術支撐。

2．  KT25 煤礦無線通訊系統能全面提高礦井調度通訊指揮效率、保障安全生產、提升礦井自動化水平。

3．  KT25煤礦無線通訊系統覆蓋范圍廣，可以井上井下一體化、有線無線一體化，在礦務局內部組建信息“小地球村”。

4．  KT25煤礦無線通訊系統功能強大，可以一機雙號，雙機一號，在局網和公網之間自動漫游；具有跟蹤、救助等定位業務和通知、廣播、尋呼、短信以及可視電話、盲區呼叫等業務。

5．  KT25煤礦無線通訊系統容量大，一套地面設備可容納60000部手機；KT25煤礦無線通訊系統局級組網信息暢通，資源共享（KT25煤礦無線通訊系統傳輸距離長，可以局級組網，同時接入10多個礦井，共享一套地面設備平均投入成本低）。

6．  KT25煤礦無線通訊系統在具有小靈通基本通話功能基礎上，還具有調度系統功能。系統可以提供強大的排隊、調度、會議功能、實現廣播、調度緊急呼叫分機；調度群呼、組呼、強插、強拆；呼叫轉接、保留、切換、代答等功能。

7．  KT25煤礦無線通訊系統在無需增加其它井下設備情況下，就可以實現人員定位功能。當持有手機的用戶進入信號覆蓋區域內，系統會主動記錄下攜帶手機的用戶所經過的區域行蹤。





●系統功能：

1．語音業務1)本系統內移動終端手機之間的呼入呼出服務；2)本系統接入公網交換機，能實現本系統內的移動終端和固定電話之間的呼入呼出服務。3)來電顯示；4)遇忙提示重?fù)埽寒?dāng)用戶所呼叫的號碼在忙時，系統能夠語音提示需要重?fù)芴?hào)碼；5)緊急呼叫業務：系統內的用戶不需要勃發呼出前綴，就可以直接撥打一些緊急呼叫號碼如110、119等。

2．配置管理1)對KTW17型礦用無線基站控制箱的配置：可以添加、修改或刪除；2)對KTW15型礦用無線基站的配置：可以添加、修改、刪除和激活/去激活，可以配置編號和類型等；

3)用戶配置：可以添加、修改和刪除用戶，可以配置用戶的號碼、權限和類別等；

3．故障管理

1)當前告警信息：顯示當前的告警信息，內容包括產生告警的對象、故障現象和告警時間；2)歷史告警信息：顯示歷史的告警信息，內容包括產生告警的對象、故障現象和告警時間。4．安全管理

限制各級人員訪問系統的權限，通過定義用戶賬號對應的密碼和訪問權限，保護管理信息不被越權使用。

●設備清單：
