KJ508礦山壓力監測系統

KJ508礦山壓力監測系統|

●系統概述：

      煤炭是我國的主要能源，煤礦開采頂板破斷、運動、冒落會給工作面帶來一系列的礦山壓力問題。開采實踐證明，工作面的安全事故，頂板事故點有很大的比重；因此頂板支護、解決礦山壓力問題煤礦安全生產的有力保障。 為預防頂板事故，指導井下巷道支護，保障煤礦安全生產。江蘇三恒科技集團開發了KJ508礦山壓力監測系統用于井下頂板離層運動監測，巷道支護質量監測，綜采面液壓支架監測，巷道單體液壓支柱監測；為用戶提花最詳盡的礦山壓力報表與分析。

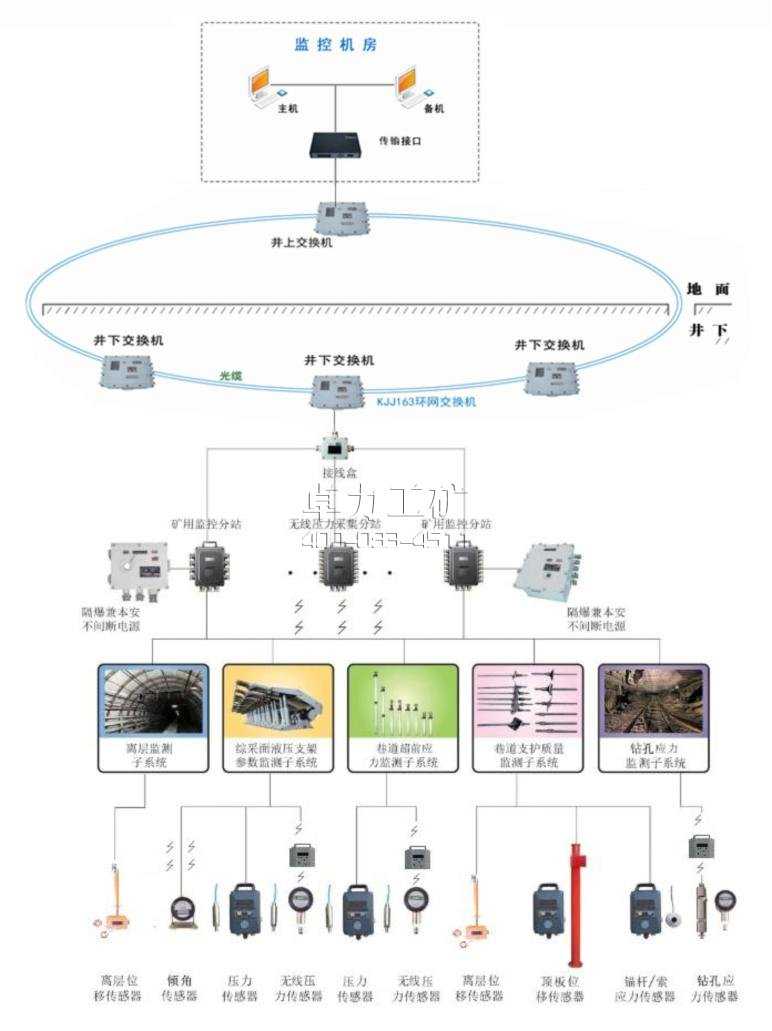

●系統組成

     KJ508礦山壓力監測系統由頂板離層監測子系統、綜采面液壓支架監測子系統、巷道單體液壓支柱監測子系統、巷道支護質量監測子系統組成。
一、地面設備
地面設備由監測主機、KJ70N-J、KJ70N-J（B）型數據傳輸接口、UPS電源、打印機、交換機、避雷器組成。

二、井下設備
井下設備主要由KJ70N-F（B）礦用本安監控分站、KJ70N-F（C）礦用本安監控分站、GUD800礦用本安型離層位移傳感器、GPD60壓力傳感器、礦用錨桿/索應力傳感器、礦用頂?shù)装逡平總鞲衅?、KDW28-18礦用隔爆兼本安不間斷電源、KDW17礦用隔爆兼本安電源、KDWO。7/18-J礦用隔爆兼本安電源繼電器箱組成。

KJ70N-F（B）礦用本安監控分站、KJ70N-F（C）礦用本安監控分站

     礦用本安監控分站是一種礦用數據采集和控制裝置。它以微機處理機為核心，配置8個/16個模擬量及開關量入口，與礦用傳感器配接，采集各種測量數據。監控分站的開關量輸出口與執行器配接即可實行自動斷電控制。監控分站通過傳輸接口與執行器配接既可實行自動斷電控制。監控分站通過傳輸接口與執行器即可實行自動斷電控制。監控分站通過傳輸接口與計算機數據通訊。
GUD800礦用本安型離層傳感器
    GUD800礦用本安型離層位移傳感器屬礦用本質安全型設備，可用于煤礦井下有爆炸性氣體的環境；主要用于井下巷道或頂板工作面頂板離層位移檢測。

GPD60壓力傳感器
     GPD60壓力傳感器屬礦用本質安全型設備，可用于煤礦井下有爆炸性氣體的環境；主要用于綜采面液壓支架壓力、巷道單體液壓支柱壓力檢測。

GPD40礦用錨桿/索應力傳感器
     礦用錨桿/索應力傳感器屬于礦用本質安全型設備，可用于煤礦井下有爆炸性氣體的環境；主要用于煤礦巷道錨桿支護質量監測。

GUD200礦用頂?shù)装逡平總鞲衅?br />      礦用頂?shù)装逡平總鞲衅鲗俚V用本質安全型設備，可用于煤礦井下有爆炸性氣體的環境；主要用于煤礦巷道頂板、頂?shù)装逡平奈灰浦档谋O(jiān)測。


●系統功能：

1.數據采集功能:可采集離層值,頂板移近量,壓力值,應力值等礦山壓力數據;
2.存儲功能:可存儲礦山壓力監測系統中所監測到的所有數據;
3.查詢功能:可查詢礦山壓力監測系統中存儲的所有數據,以及相關配置信息;
4.圖表曲線功能:可用模擬圖,曲線顯示系統中的礦山壓力監測實時,歷史數據;
5.報警功能:當?shù)V山壓力相關數據超標時,系統具有報警功能;
6.報表功能:報表涵括礦山壓力監測相關數據,為用戶提供準確的分析的數據,并能打印;
7.網絡功能:具有網絡接口功能;
8.數據備份功能:可備份系統數據;
9.雙機切換功能:主機發生故障時,備機自動切換;主機恢復正常,則自動切換回主機.
10.其他功能:人機對話功能,自診斷功能,斷線續傳功能.


●技術優勢:
1.礦用本安型離層位移傳感器,采用恒力設計,可以測量微小的離層運動.
2.國家發明專利的設計使壓力傳感器在測量單體支柱壓力值的同時滿足用戶注液的需求.
3.實時的在線監測系統,方便用戶24小時不間斷地了解礦壓實時動態.
4.子系統靈活配置,滿足用戶礦山壓力監測的需要.
5.面向煤礦用戶的專業報表設計,方便煤礦生產管理.
6.多用戶訪問界面,滿足煤礦管理的需要.

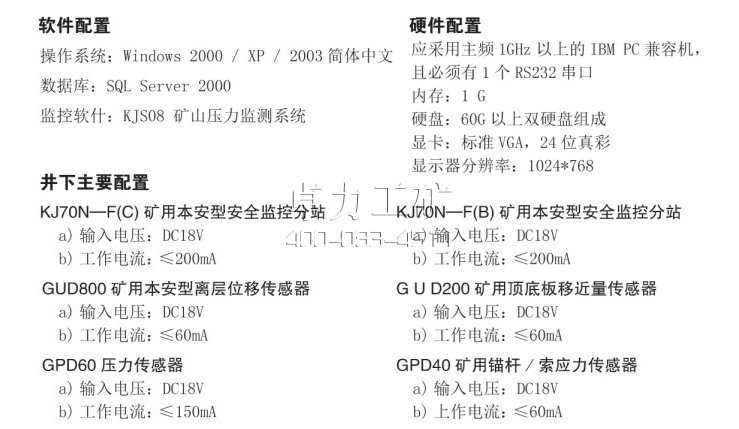

●系統配置

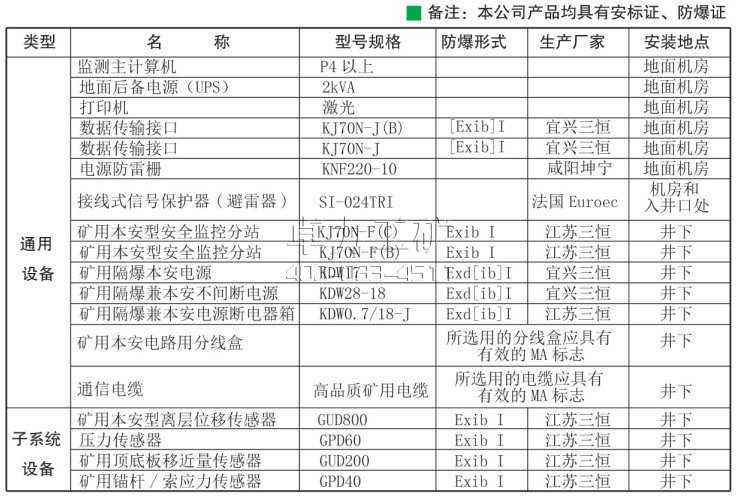

●配置清單



●系統配置指南
1.離層監測子系統由通用設備,礦用本安型離層位移傳感器組成.
2.液壓支架壓力監測子系統由通用設備,壓力傳感器組成.
3.單體液壓支柱子系統由以通用設備,壓力傳感器組成.
4.巷道支護質量監測子系統由通用設備,礦用本安型離層位移傳感器,礦用頂?shù)滓平總鞲衅?礦用鋪桿/索應力傳感器組成.
5.兩套及以上子系統一起使用時,通用性設備可復用.僅需要增加分站與電源的數量.

卓力工礦是國內知名KJ508礦山壓力監測系統生產廠家，有豐富的經驗為客戶提供高品質的KJ508礦山壓力監測系統及完善的售后服務，如果您想了解最新KJ508礦山壓力監測系統價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：KJ508礦山壓力監測系統發貨時間？ KJ508礦山壓力監測系統售后保障？ KJ508礦山壓力監測系統訂貨需要提供什么信息？
