GWSD100/100礦用本安型溫濕度傳感器說明書

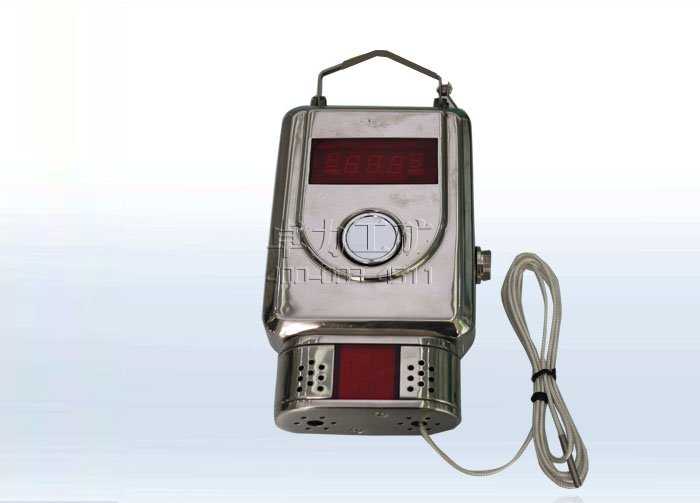

GWSD100/100礦用本安型溫濕度傳感器
GWSD100/100礦用本安型溫濕度傳感器|礦用濕度傳感器
一、系統概述
GWSD100/100 礦用本安型溫濕度傳感器(以下簡稱傳感器)為礦用本質安全型儀器,,是我公司自 主研發的新產品。
GWSD100/100礦用溫濕度傳感器滿足了我國煤礦監測井下溫度濕度濃度的需要。它可以連續自動地將井溫度濕度轉換成標準電信號輸送給配接設備,并具有就地顯示沼氣濃度值,超限聲光報警等功能。GWSD100/100溫濕度傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統配套,適宜在煤礦采掘工作面、機電硐室,回風巷道等地點固定使用。
GWSD100/100礦用溫濕度傳感器是由單片機控制的智能復合型傳感器。該傳感器采用本安電路設計,適用于煤礦井下或地面具有爆炸危險的環境中,能夠?qū)ΦV井工作面或采區入、回風中的溫濕度進行連續檢測。該傳感器采用進口傳感元件,具有檢測靈敏度高、穩定性好、測量范圍寬、兼容性好以及非線性校正、液晶顯示等優點
GWSD100/100溫濕度傳感器型號意義
型號:GWSD100/100溫濕度傳感器;
G——傳感器;
WS——溫濕度;
D——電子;
100/100—— 測量范圍,100℃,100%RH。
外形尺寸:(長×寬×高):278 mm×120 mm×52mm;
重量:1.2kg
外殼材質:不銹鋼
GWSD100/100溫濕度傳感器產品特點
1.采用單片微機和高集成數字化電路,使電路結構簡單,性能可靠,便于維修與調試。
2.采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。
3.增加了故障自檢功能,便于使用與維護。
4.設計了高強度外殼結構,增強了儀器抗沖擊能力。
5 .傳感器結構合理、堅固耐用,并設有便于懸掛或支撐的結構。
二、主要功能
主要用于煤礦井下環境(礦井工作面、采區入、回風巷和緊急避險系統等)中的溫濕度連續檢測, 以便監視火災的發生, 也可用于其他場所的溫濕度測量。 傳感器除了和本公司的 KJ70 煤礦監測系統配 合使用外還可以和其他煤礦監測系統相兼容;也可以獨立使用于多種礦用火災檢測系統。
三、使用環境條件
溫濕度傳感器在下列環境條件下應能正常工作:
a)環境溫度:0℃~+40℃;
b)平均相對濕度:不大于 95%(+25℃) ;
c)大氣壓力:80kPa~106kPa;
d)煤礦井下有瓦斯,煤塵等爆炸危險的環境;
e)無強烈震動和沖擊的地方;
f)無破壞金屬和絕緣材料的腐蝕性氣體的地方。
使用環境:適用于含有瓦斯或爆炸性危險混合氣體的煤礦井下。
四、主要技術指標
工作電壓:DC 18V
工作電流:≤150mA
測量范圍:
a)溫度:-5℃~100 ℃
b)濕度:(0~100) RH%
基本誤差:
a)溫度:≤±2.5%(F.S)
b)濕度:≤ ±10.0%(F.S)
輸出信號制式
(3 種輸出只可選擇其一,通過內部跳線選擇頻率或電流輸出)
頻率信號
a)頻率范圍:2 路,200Hz~1000Hz(溫度和濕度分別輸出)
b)脈沖寬度大于 0.3 ms,高電平狀態時的電壓不小于 3 V(拉出 2mA) ,低電平輸出狀態時的 電壓小于 0.5 V
RS485 信號
a) 傳輸接口:1 路
b)傳輸方式:RS485,主從式,半雙工; c) 傳輸速率:2400 bps
c)電壓峰峰值:2V~10V
電流信號:2 路,DC(1~5)mA(最大負載阻抗:500Ω)或DC(4~20)mA(最大負載阻抗:100 Ω)(溫度和濕度分別輸出)
聲光報警功能
a)警報聲級:報強度在距其1m 遠處的聲響信號的聲壓級應不小于80dB(A)
b)光信號應能在20m 處清晰可見
