液壓彎道器

　　液壓彎道器又名：液壓彎道機、液壓彎軌機。液壓彎道機解決了輕型、重型鋼軌的水平、垂直曲線彎軌或直軌作業。山東卓力工礦優質供應KWPY-300，KWPY-400，KWPY-600液壓水平彎道器；KWCY-300，KWCY-400，KWCY-600液壓垂直彎道器。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

液壓彎道器說明書

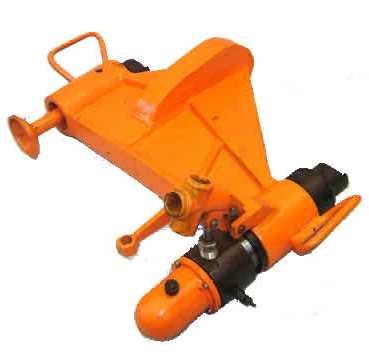

液壓彎道器

液壓彎道器|KWPY液壓水平彎道機|KWCY液壓垂直彎軌機

20年專業研制生產的液壓彎道器（液壓彎軌機，液壓彎道機，液壓彎軌器）是防爆型礦山機械產品，是鐵道鋼軌實行標準化作業的必備工具。該產品攜帶輕便靈活、使用方便，性能安全可靠。
液壓彎道器（液壓彎軌機）可以降低工人的勞動強度，提高工作效率，改善軌道施工條件。

液壓彎道器解決了輕型、重型鋼軌的水平、垂直曲線彎軌或直軌作業，適用于礦山、港口、林場、交通等行業。

液壓彎道機分類：液壓水平彎道機（液壓雙鉤彎道機，液壓單鉤彎道機）液壓垂直彎道機

液壓彎道機規格型號：
KWPY-300，KWPY-400，KWPY-600液壓水平彎道機
KWCY-300，KWCY-400，KWCY-600液壓垂直彎道機
24KG/30KG/50KG液壓彎軌機（器）

液壓水平彎道機型號：

產品名稱	液壓彎軌機	液壓彎軌機	液壓彎軌機
型號	KWPY–600型	KWPY–400型	KWPY–300型
最大彎軌力（KN）	549	410	294
適用鋼軌（kg/m）	50	30	24以下
額定彎軌力（KN）	500	350	270
活塞行程	70	70	70
整機質量	60	27	25
液壓油均用	液壓油均用N15-N32號機械油

KWPY-300型液壓彎道機（液壓彎道器）（液壓彎軌機）--用于24kg/m以下的鋼軌進行水平面彎曲作業，最小彎曲半徑為7M。
KWPY-400型液壓彎道機（液壓彎道器）（液壓彎軌機）--用于30kg/m的鋼軌進行水平面彎曲作業。
KWPY-600型液壓彎道機（液壓彎道器）（液壓彎軌機）--用于30kg/m-50kg/m的鋼軌進行水平面彎曲作業。
KWPY-III型液壓直(彎)軌機用于對24kg/m以下的鋼軌進行水平面彎曲作業,最小彎曲半徑為5M。

液壓垂直彎軌機系防爆型礦山機械產品，是鐵道軌實現標準化作業的理想工具。
液壓垂直彎軌機具有結構緊湊、重量輕、密封性能好、操作方便安全可靠。
KWCY-300型液壓垂直彎軌機--用于24kg/m的鋼軌進行垂直面彎曲作業
KWCY-600型液壓垂直彎軌機--用于30kg/m的鋼軌進行垂直面彎曲作業。
KWCY-800型液壓垂直彎軌機--用于30-43kg/m的鋼軌進行垂直面彎曲作業。
KWCY-900型液壓垂直彎軌機--用于50kg/m的鋼軌進行垂直面彎曲作業。
特殊的可根據客戶需求訂做

（1）：KWCY-900液壓垂直彎軌機
適用范圍           30公斤／米鋼軌
最大直軌能力      596千斤頓(75噸力)
液壓系統額定油壓 646巴(660kg／厘米)
柱塞泵直徑x行程    16毫米x 35毫米
油缸直徑            70毫米
活塞最大行程        70毫米
手柄作用力矩        480牛頓．米
（2）：KWCY-300液壓垂直彎軌機     KWCY-600液壓垂直彎軌機
適用范圍：18-24公斤／米鋼              30公斤／米鋼軌
最大直軌能力：297千斤頓(56噸力         596千斤頓(75噸力)
液壓系統額定油壓：98巴(660kg/厘米2)    646巴(660kg／厘米)
柱塞泵直徑x行程 16毫米x35毫米          16毫米x 35毫米
油缸直徑：60毫米                              70毫米
活塞最大行程:70毫米                         70毫米
手柄作用力矩:480牛頓．米                   480牛頓．米
液壓垂直彎軌機

液壓彎道器保養和維修：
1、必須保持油質清潔，當發現油質臟、粘、吸油不暢時，須拆下儲油箱，用煤油清洗油路，再加清潔的N32號抗磨液壓油。
2、拆檢吸油閥：先拆下?lián)迨峙c泵芯間的連接銷，擰下泵體，取出泵體安裝孔底部的呂密封墊，可取出φ6鋼珠，進行清洗及密封檢查處理。
3、拆檢出油閥：擰下后蓋底部M12內六角螺釘，順序取出φ10鋼珠、φ6鋼珠和小彈簧，進行清洗及檢查處理。
4、拆檢放油閥：擰出放油閥桿，取出矩形密封圈和φ8鋼珠，進行清洗和檢查處理。
5、液壓彎道器（液壓彎軌機）全面分解拆檢順序：
（1）拆下?lián)迨峙c柱塞芯間的連接銷，用兩只100～110月牙扳手可擰下后蓋。
（2）用月牙扳手夾緊油缸的圓螺母松出10～20mm，再用鋼絲穿過頂頭φ3個小孔壓縮圓柱銷，即可取下頂頭，然后松開撳手便可取出活塞桿及復原彈簧，最后旋下圓螺母，便可抽出油缸。
（3）柱塞泵芯只允許從泵從泵體下端裝入或取出，活塞組合件只允許從缸與后蓋的連接端裝入或取出，以免損傷密封件。
（4）栓查各密封件，鋼球，如有損壞，更換新品。（鋼球應是II級精度）

卓力工礦是國內知名液壓彎道器生產廠家，有豐富的經驗為客戶提供高品質的液壓彎道器及完善的售后服務，如果您想了解最新液壓彎道器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
