ZSFG型雨淋報警閥

ZSFG型雨淋報警閥|雨淋報警閥

ZSFG型雨淋報警閥簡介

ZSFG型雨淋報警閥雨淋報警閥是通過電動、機械或其他方法進行開啟，使水能夠自動單向流入噴水滅火系統同時進行報警的一種單向閥。
雨淋報警閥裝置廣泛用于雨淋系統、預作用系統、水幕系統、水霧系統。雨淋報警閥裝置通過保護區現場火災探測系統的控制而動作，當保護區某處發生火災時，環 境溫度升高，火災探測系統動作，聯動雨淋閥開啟，使大量水從開式噴頭中噴出，同時發出聲、光報警信號，以達到報警、控火、滅火之目的。

ZSFG型雨淋報警閥結構與原理

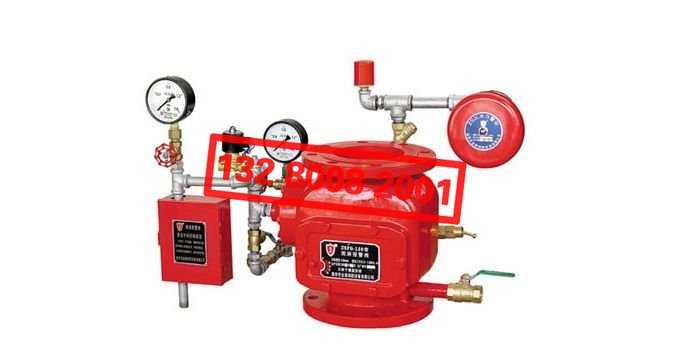

ZSFG型雨淋報警閥由閥體、閥瓣組件、控制腔、自鎖機構，手動緊急站、自動泄水閥、排水閥、供水和控制腔壓力表以及管路附件等組成。閥瓣組件開啟采用杠 桿式結構，鎖扣力小，開啟動作靈活可靠，平時借助供水系統壓力作用，使控制腔膜推動控制桿頂住控制爪將閥瓣扣死，閥瓣關閉，將供水系統與系統側管網阻隔， 雨淋閥開啟時，在控制腔余壓的作用下，控制爪先落在座圈上，頂住閥瓣不能復位，供水系統直接向系統側管網補水，使噴淋系統在保護區內連續噴水，達到撲滅火 災的目的。滅火后，用復位手柄拔動控制爪離開閥座，閥瓣組件自動關閉，再次將供水系統和系統側管網隔開，雨淋報警閥重新處于伺應狀態。

ZSFG型雨淋報警閥技術參數

額定工作壓力	1.2MPa	1.6MPa
密封試驗壓力	2.4MPa	3.2MPa
報 警 性 能 試 驗	靜水壓自0.14MPa、0.2 MPa至額定工作壓力 （級差為0.1MPa）	≤DN150在15s內打開 ≥DN200在60s內打開
	在0.14MPa水壓時，報警口壓力≥0.05MPa
防 復 位 試 驗	在標準規定的防復位試 驗裝置上，排除管路中 空氣，貯水罐容積≥ 1.9m3	運行壓力MPa	容積百分比%	閥瓣組 件能回 到伺應 狀態， 并無損 壞破裂
		0.7	45
		1.0	30
		1.0	15
		1.2	2.5
	閥瓣開啟后控制爪先落在座圈上	閥瓣不能復位

雨淋報警閥技術要求
1)材料的耐腐蝕性能
(1)閥體和閥蓋應采用耐腐蝕性能不低于鑄鐵的材料制成，閥座材料的耐腐蝕性能應不低于青銅。
(2)要求轉動或滑動的零件應采用青銅、鎳銅合金、黃銅、奧氏體不銹鋼等耐腐蝕材料制成。若用耐腐蝕性能差的材料制造時，應在有相對運動處加人上述耐腐蝕材料制造的襯套件。
2)雨琳?qǐng)?bào)警閥的間隙要求
(1)除閥全開位置外，閥瓣組件與閥體內壁之間的間隙對于鑄鐵不應小于19mm，對于有色金屬或不銹鋼不應小于9mm。
(2)閥在關閉位置，閥瓣組件與閥座內緣之間至少有3mm的半徑間隙。
(3)閥座的環形空間深度不應小于 3mm.
(4)軸與軸之間的徑向間隙不應小于0.125mm。
(5)閥瓣軸銷與閥體支承端面之間的軸向間隙不應小于0.125mm。
(6)閥體中對閥的開啟起主導作用的任何往復運動的導向零件，在活動件進入固定處的最小徑向間隙不應小于0.7mm,閥處于伺應狀態時，活動件與固定件的最小徑向間隙不應小于0.125mm。
(7)耐腐蝕的閥瓣導套、軸銷、軸承與其他黑色金屬零件之間的間距不應小于 3mm。
3)功能
(1)雨淋報警閥處于伺應狀態時，外力影響不應使閥門的啟動發生障礙。
(2)雨淋報警閥應能在0.14MPa到額定工作壓力范圍內的供水壓力下動作 。
(3)雨淋報警閥處于伺應狀態時，應防止水從供水側滲漏到系統側，或具有使?jié)B漏水自動排出的設施。
(4)雨淋報警閥都應能通過手動和自動的方法進行操作。
(5)雨淋報警閥的啟動裝置動作以后，應在15S之內打開雨淋報警閥的閥瓣( 雨淋報警閥的公稱直徑超過200mm時，可在60s之內打開閥瓣)
(6)雨淋報警閥的啟動裝置為濕式引導噴頭管線時，其高度及距離的限制由供水壓力范圍從0.14 MPa到額定工作壓力來確定。
(7)雨淋報警閥在每一供水壓力下有一個啟動點壓力值，它用水柱高度( m) 來表示。濕式引導噴頭管線安裝的最大高度也用水柱高度( m) 來表示。其值等于啟動點壓力值除以安全系數1.5。
(8)當供水壓力為0.14MPa時，在報警日至少有0.05MPa的壓力來啟動報警裝置。
(9)雨淋報警閥應該具有當水進人系統側的管線達到閥瓣組件上面0.5m以上高度時，能使報警裝置發出聲響報警的設施。

卓力工礦是國內知名ZSFG型雨淋報警閥生產廠家，有豐富的經驗為客戶提供高品質的ZSFG型雨淋報警閥及完善的售后服務，如果您想了解最新ZSFG型雨淋報警閥價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
