V錐流量計又名V型錐流量計、V形錐流量計、錐型流量計、錐形流量計、內錐流量計、內錐式流量計、一體化V錐流量計，英文名稱是V-cone flowmeter。

V錐型流量計是20世紀80年代開始研發的一種差壓流量計，它的開發成功是差壓式流量測量的質的飛躍。利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。

工作原理
V型錐流量計屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，如圖一所示，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
工作原理是當充滿管道的流體，流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。

技術指標
質量：
▲高精度：±0.075%
▲高穩定性：優于0.1%fs/年
▲高靜壓：40mpa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓

優點：
實踐使用證明，V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。
V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的新型流量計。
1. V型錐形流量計是一種高精度、高穩定性、量程比寬、可測介質廣的新型流量計。
2. 可測量介質包括液體、氣體、蒸汽等,幾乎涵蓋了所有流動性介質。
3. 流體的最高工況溫度可達800℃,最高壓力可達10.5Mpa。
4. 若選用特種材質的表體,介質的工況溫度、壓力還可以更高。
5. V型錐形流量計可測量最高雷諾數為500萬,最低雷諾數為8000甚至更低。
6. 產生滿刻度差壓信號從最低小于0.1千帕到最高幾十千帕。

特點：
1、 具有良好的準確度（≤0．5%）和重復性（≤0．1%）。
2、 具有較寬的量程比（10﹕1～15﹕1）
3、 自整流功能，只需要極短的直管段（前1～3D后0～1D）。
4、 自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
5、 自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、 耐高溫、高壓、耐腐蝕、不怕震動。
7、 可測流體的種類非常廣泛（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。
8、流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等
9、 無可動部件
10、當流體流經填 的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。

組成
V錐傳感器和差壓變送器組成的V錐流量計
依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：
V錐傳感器
只提供差壓信號的檢測部分（V錐體及測量管道），不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。
V錐流量計
由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。

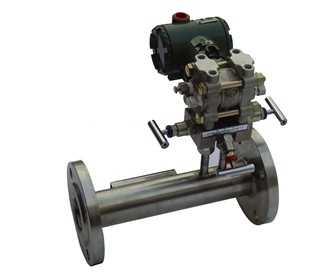

一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型V錐流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。
V錐流量計需選配：差壓變送器、三閥組、針型閥、冷凝罐、冷凝圈、壓力變送器、溫度變送器、流量積算儀。

可測流體
1．氣體
煤氣：焦爐煤氣、高爐煤氣、城市
天然氣：包括含濕量5%以上的天然氣
各種碳氫化合物氣體：烷烴類，烯烴類等氣體
各種氣體制造：氫、氦、氬、氧、氮氣等
腐蝕性氣體：濕的氯化物氣體等
空氣：包括含水，含塵埃的空氣、壓縮空氣等
煙道氣：各種鍋爐、加熱爐排放的煙道氣
2．蒸汽：飽和蒸汽、過熱蒸汽
3．液體
油類：原油、燃料油、含水乳化油、柴油、液壓油等
水：原水、飲用水、生產水、污水等
各種水溶液：酸、堿、鹽水溶液等
有機物化學品：甲醇、乙二醇、二甲苯等
4．特殊流體
油+HC氣+沙
加氣的水：H2O+N2+空氣；H2O+CO2等

介 質：煤氣、天然氣（包括含濕度5%以下）、各種碳氫化合物（包括含濕的HC氣體）、各種稀有氣體（氫、氦、氬、氧、氮等）、氯氣、濕的氯化物氣體、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）、煙道氣、飽和蒸汽（含汽、水兩相流）、過熱蒸汽、水等。
條 件：從深冷到超臨界狀態，最高溫度達450℃，最大壓力25Mpa。
計 算：每一個錐形流量計都根據流體的性質、壓力和溫度用專門的軟件進行計算。用戶可根據自己的應用條件（所測介質的組份、溫度、壓力、管徑、最大流量、常用流量、最小流量、準許最大壓力損失）選擇β值。
維 護：錐形流量計免維護，不需要定期維護和檢定。

適用范圍
1、公稱直徑：15mm≤DN≤1800mm
　　2、公稱壓力：PN≤40MPa
　　3、雷諾數范圍：5×10≤ReD≤10 4、精度等級：0.5級，1級
　　5、直管段長度：前1～3D，后0～1D
　　6、適用介質：氣體、液體、蒸汽等各種介質
　　7、孔徑比：β=0.3～0.75
　　8、最高溫度：540℃
　　9、重復精度：±0.1%
　　10、量程比：15：1
11、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；
12、口徑范圍寬：DN25～DN2000；
13、精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量 程比4∶1時，精度等級：≤0.30)


連接型表體
公稱口徑： Φ15-Φ2000測量介質：液體、氣體、蒸汽
測量介質溫度范圍：－200℃~+800℃
壓力等級：1.0MPa~10.5MPa
精度等級：0.5級、1.0級、1.5級、2.5級
表體材質：錐體材質為不銹鋼，管道、
法蘭為碳鋼。（其它材質協議供貨）
β值范圍：0.45……0.85
取壓型表體
公稱口徑： Φ80-Φ20
測量介質：液體、氣體、蒸汽 測量介質溫度范圍：－200℃~ +800℃
壓力等級： 1.0MPa~10.5MPa
精度等級：0.5級、1級、1.5級、2.5級
表體材質：錐體材質為不銹鋼，管道、
法蘭為碳鋼（其它材質協議供貨）
β值范圍：0.45……0.85
管道焊接型表體
公稱口徑： Φ15-Φ2000
測量介質：液體、氣體、蒸汽 測量介質溫度范圍：－200℃~ +800℃
壓力等級：1.0MPa~10.5MPa
精等級：0.5級、1級、1.5級、2.5級
表體材質：錐體材質為不銹鋼，管道、
法蘭為碳（其它材質協議供貨）
β值范圍：0.45……0.85

安裝方法
1：管道法蘭安裝的方法為：V錐流量計的兩端各有一個法蘭，與管道上的法蘭進行連接，是通常工業比較常用的連接方式，特別適用于各個管道口徑的連接，此種安裝方式可與差壓變送器進行分體安裝，通常使用于測量蒸汽的流量和高溫介質的流量。
2：法蘭夾裝式安裝方法為：V錐流量計兩端各配有法蘭，當連接的管道無法蘭連接時，可選用焊接的方式進行連接，再把V錐流量計安裝在法蘭之間。
3：管道焊接式安裝方法為：V錐流量計與安裝管道沒有法蘭連接的情況下，采用直接焊接的方式，直接把流量計與管道焊接在一起，此種方法安裝成本較低，減少了4片法蘭的成本，適用于大口徑流量計的安裝場所，屬于一次性安裝方式。

卓力工礦是國內知名V錐流量計生產廠家，有豐富的經驗為客戶提供高品質的V錐流量計及完善的售后服務，如果您想了解最新V錐流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
