行星減速器說明書
行星減速器

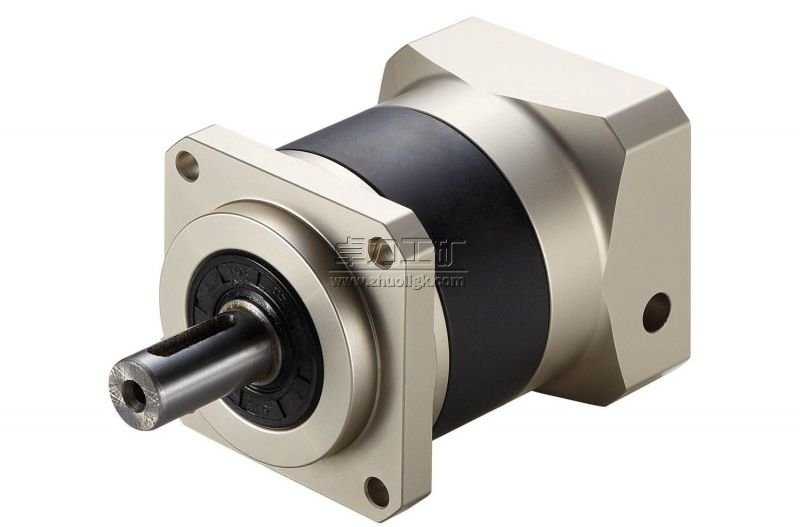

行星減速器|行星減速器廠家
行星減速器行星顧名思義就是圍繞恒星轉動，因此行星減速器就是如此，有三個行星輪圍繞一個太陽輪旋轉的減速器。
特點
行星減速器體積小、重量輕，承載能力高，使用壽命長、運轉平穩，噪聲低。具有功率分流、多齒嚙合獨用的特性。最大輸入功率可達104kW。
行星減速器是一種具有廣泛通用性的新型行星減速器，內部齒輪采用20CrMnTi滲碳淬火和磨齒。整機具有結構尺寸小，輸出扭矩大，速比大、效率高、性能安全可靠等特點。
用途
適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶、兵器和航空航天等工業部門。行星減速機廣泛應用于回轉機構，輥壓機，斗輪機，檔板傳送帶機，分離機，曝氣機，行走驅動減速機，鋼帶旋轉碾磨機，回轉窯等。
本機主要用于塔式起重機的回轉機構，又可作為配套部件用于起重、挖掘、運輸、建筑等行業。行星減速器是一種用途廣泛的工業產品，其性能可與其它軍品級減速機產品相媲美，卻有著工業級產品的價格，被應用于廣泛的工業場合。
性能分析
減 速 比：輸入轉速比上輸出轉速。
級 數：行星齒輪的套數。由于一套行星齒輪無法滿足較大的傳動比，有時需要二套或三套來滿足用戶對較大傳動比的要求。由于增加了行星齒輪的數量，所以二級或三機減速級的長度會有所增加，效率會有所下降。
滿載效率：指在最大負載情況下（故障停止輸出扭矩），減速機的傳輸效率。
平均壽命：指減速機在額定負載下，最高輸入轉速時的連續工作時間。
額定扭矩：減速機的一個標準。在此數值下，當輸出轉速為100轉/分鐘時，減速機的壽命為平均壽命。超過此值，減速機平均壽命會減少。當輸出扭矩超過兩倍該值時，減速機故障。
潤滑方式：無需潤滑。減速機為全密封方式，故在整個使用期內無需添加潤滑脂。
噪 音：單位是分貝（dB）。此數值是在輸入轉速為3000轉/分鐘時，不帶負載，距離減速機一米距離時測量的。
回程間隙：將輸出端固定，輸入端順時針和逆時針方向旋轉，使輸出端產生額定扭矩+-2%扭矩時，減速機輸入端有一個微小的角位移，此角位移即為回程間隙。單位是“分”，即一度的六十分之一。本說明書中給出的回程間隙值均指減速機的輸出端。
P系列行星減速機減速比：25～4000r/min（與、R、K系列組合可達到更大速比）,
輸出轉矩：高至2600000Nm,
電機功率：0.4-12934kW
產品安裝形式：底腳安裝、法蘭安裝、 扭力臂安裝
出軸方式：實心軸，漸開線花鍵實心軸等
P系列行星齒輪減速機有超過27種規格可供選擇，其包括有2或3級行星輪，可以與不同種類的初級齒輪結合。一級齒輪可以是斜齒輪、錐齒輪或者是斜齒和直齒的結合。高質量的加工精度和對行星輪保持架進行有限元分析優化了行星輪和其他接觸部分表面的負載分布，P系列行星齒輪減速機采用模塊化設計，可根據客戶要求進行變化組合，減速機采用漸開線行星齒輪傳動，合理利用內、外嚙合、功率分流，箱體采用球墨鑄鐵，大大提高了箱體的鋼性及抗震性，齒輪均采用滲碳淬火處理，得到高硬耐磨表面，齒輪熱處理后全部磨齒，降低了噪音，提高了整機的效率和使用壽命。因此具有重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點。
主要技術參數
|
1800RPM
入力轉速
|
1500RPM
入力轉速
|
1200RPM
入力轉速
|
||||||||||||||
|
最大
輸入馬力
HP
|
輸出轉速
|
荷重(KG)
|
每分鐘升(降)
mm/min
|
最大
輸入馬力
HP
|
輸出轉速
RPM
|
荷重(KG)
|
每分鐘升(降)
mm/min
|
最大
輸入馬力
HP
|
輸出轉速
RPM
|
荷重(KG)
|
每分鐘升(降)
mm/min
|
|||||
|
35
|
1"
|
P=5
|
5
|
0.93
|
360
|
500
|
1800
|
0.86
|
300
|
550
|
1500
|
0.87
|
240
|
700
|
1200
|
|
|
10
|
0.50
|
180
|
500
|
900
|
0.50
|
150
|
550
|
750
|
0.50
|
120
|
700
|
600
|
||||
|
20
|
0.50
|
90
|
600
|
450
|
0.50
|
75
|
700
|
375
|
0.50
|
60
|
900
|
300
|
||||
|
40
|
1 1/4"
|
P=6
|
6
|
1.31
|
300
|
700
|
1800
|
1.25
|
250
|
800
|
1500
|
1.18
|
200
|
950
|
1200
|
|
|
12
|
0.89
|
150
|
950
|
900
|
0.86
|
125
|
1100
|
750
|
0.81
|
100
|
1300
|
600
|
||||
|
24
|
0.50
|
75
|
950
|
450
|
0.50
|
63
|
1100
|
375
|
0.50
|
50
|
1300
|
300
|
||||
|
50
|
1 1/2"
|
P=6
|
6
|
1.86
|
300
|
900
|
1800
|
1.72
|
250
|
1000
|
1500
|
1.66
|
200
|
1200
|
1200
|
|
|
12
|
1.47
|
150
|
1350
|
900
|
1.36
|
125
|
1500
|
750
|
1.31
|
100
|
1800
|
600
|
||||
|
24
|
1.04
|
75
|
1800
|
450
|
0.96
|
63
|
2000
|
375
|
0.92
|
50
|
2400
|
300
|
||||
|
60
|
2"
|
P=8
|
8
|
2.84
|
225
|
1300
|
1800
|
2.64
|
188
|
1450
|
1500
|
2.48
|
150
|
1700
|
1200
|
|
|
16
|
1.50
|
113
|
1300
|
900
|
1.40
|
94
|
1450
|
750
|
1.31
|
75
|
1700
|
600
|
||||
|
32
|
1.07
|
56
|
1750
|
450
|
1.00
|
47
|
1950
|
375
|
0.92
|
37
|
2250
|
300
|
||||
|
70
|
2 1/2"
|
P=10
|
10
|
3.57
|
180
|
1400
|
1800
|
3.24
|
150
|
1850
|
1500
|
3.01
|
120
|
1950
|
1200
|
|
|
20
|
1.90
|
90
|
1600
|
900
|
1.97
|
75
|
1850
|
750
|
1.84
|
60
|
2250
|
600
|
||||
|
40
|
1.53
|
45
|
2400
|
450
|
1.57
|
38
|
2800
|
375
|
1.46
|
30
|
3350
|
300
|
||||
|
80
|
75mm
|
P=12
|
12
|
4.86
|
150
|
1850
|
1800
|
4.71
|
125
|
2150
|
1500
|
4.55
|
100
|
2600
|
1200
|
|
|
18
|
3.56
|
100
|
1900
|
1200
|
3.59
|
83
|
2300
|
1000
|
3.44
|
66
|
2750
|
800
|
||||
|
36
|
2.22
|
50
|
2200
|
600
|
2.19
|
42
|
2600
|
500
|
2.15
|
33
|
3200
|
400
|
||||
隨著行星減速器行業的不斷飛速發展，越來越多的行業和不同的企業都運用到了行星減速器，也有越來越多的企業在行星減速器行業內發展壯大，生產減速器的公司是從事傳動機械研發、制造、銷售的專業性公司，致力于傳動產品的研制和生產，產品在國際市場享有很高的聲譽，在動力傳輸領域有極高的知名度。卓力工礦擁有世界先進的加工機床與檢測設備、雄厚的技術力量，可以為用戶提供高品質的產品。主要產品有P系列行星齒輪減速機；K系列斜齒輪-螺旋傘齒輪減速機；T系列螺旋傘齒輪轉向箱；R系列硬齒面斜齒輪減速機；F系列平行軸斜齒輪減速機；S系列斜齒輪-蝸輪蝸桿減速機；H、B系列硬齒面工業齒輪箱；MB系列無級變速機；NMRV系列蝸輪蝸桿減速機以及各系列非標減速機等，齒輪全部采用滲碳淬火熱處理，磨齒加工精度5級，確保產品的可靠性及低噪音。
卓力工礦是國內知名行星減速器生產廠家，有豐富的經驗為客戶提供高品質的行星減速器及完善的售后服務，如果您想了解最新行星減速器價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：行星減速器發貨時間？ 行星減速器售后保障？ 行星減速器訂貨需要提供什么信息？
