擺線針輪減速機產品介紹
擺線針輪減速機采用擺線針齒嚙合，工作環境溫度-25—40℃。減速比大，一級傳動為9-87，雙級傳動為81-5133，結構緊湊，體積小。運轉平穩，效率可達90%。
擺線針輪減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。
擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。
在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。

擺線針輪減速機特點
〇高速比和高效率單級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。 　　
〇結構緊湊體積小 由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。 　　
〇運轉平穩噪聲低 擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在最小程度。 　　
在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。 　　
〇使用可靠、壽命長 因主要零件采用軸承鋼材料，經淬火處理獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。 　　
因主要零件是采用軸承鋼淬火處理，再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。 　　
〇設計合理，維修方便，容易分解安裝，最少零件個數以及簡單的潤滑，使擺線針輪減速機深采用戶的信賴。 　　
與同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。

擺線針輪減速機工作原理
當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

擺線針輪減速機型號
1）B系列擺線針輪減速機 　　
BW腳板式臥裝雙軸擺線針輪減速機 　　
BL法蘭式立裝雙軸擺線針輪速機 　　
BWY腳板臥裝專用電動機直聯型擺線針輪減速機 　　
BLY法蘭式立裝專用電動機直聯型擺線針輪減速機 　　
BWD腳板式臥裝普通電動機直聯型擺線針輪減速機 　　
BLD法蘭式立裝普通電動機直聯型擺線針輪減速機 　　
2）X系列擺線針輪減速機 　　
XW腳板式臥裝雙軸擺線針輪減速機 　　
XL法蘭式立裝雙軸擺線針輪減速機 　　

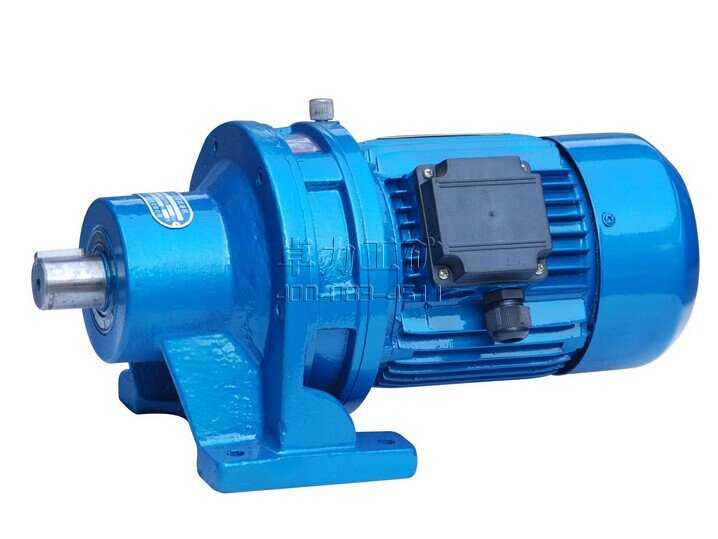

XWD腳板式臥裝普通電動機直聯型擺線針輪減速機 　　
XLD法蘭式立裝普通電動機直聯型擺線針輪減速機 　　
XWD腳板式臥裝普通電動機直聯型擺線針輪減速機 　　
XLY法蘭式立裝專用電動機直聯型擺線針輪減速機 　

卓力工礦是國內知名x、b系列擺線針輪減速機生產廠家，有豐富的經驗為客戶提供高品質的x、b系列擺線針輪減速機及完善的售后服務，如果您想了解最新x、b系列擺線針輪減速機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
