ZBZ礦用隔爆照明信號綜合保護裝置

ZBZ礦用隔爆照明信號綜合保護裝置|ZBZ4.0煤礦井下照明綜保

礦用隔爆照明信號綜保  ZBZ4.0照明信號綜合保護裝置

礦用隔爆照明信號綜保產品用途
照明綜保適用于煤礦井下127V照明及信號負載的電源控制，并具有短路保護、漏電閉鎖、漏電動作及電纜絕緣危險指示等綜合性的隔爆型電氣設備。三合一結構形式，可以代替現有的2.5及4KVA干式變壓器及手動隔爆開關的多體控制方式。
ZBZ4.0照明信號綜合保護裝置適用于于煤礦井下127V照明及信號負載的電源控制，是一種新型的照明信號綜合保護裝置，該產品電源與負載的通斷采用大功率交流固態繼電器，電路通斷無機械振動、無火花、無電磁干擾、性能穩定、安全可靠，使用壽命長。并具有短路，漏地保護以及電纜絕緣監測功能。該裝置本體與殼體連接采用插接式，便于安裝調試和維修。
礦用隔爆照明信號綜保結構概述

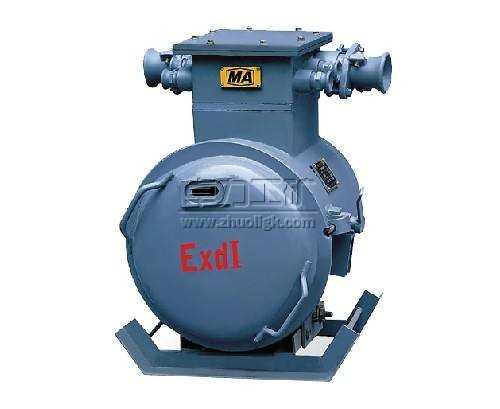

綜合裝置的隔爆外殼為圓筒形，具有凸出的底和蓋。殼蓋與殼身采用轉蓋止口結構。外殼上部有一接線箱作為引出電纜用。外殼右側裝有操作隔離開關的手柄、啟動及停止接鈕和檢驗短路、漏電保護系統是否有效的試驗按鈕。并有可靠的機械聯鎖裝置，保證當隔離開關閉合時，殼蓋打不開；殼蓋打開時，隔離開關不能閉合。殼蓋上方有一透視鏡，可以從外面觀察狀態指示燈。主變壓器與機殼的連接采用滑道結構，檢修方便。
礦用隔爆照明信號綜保使用條件
（1）海拔高度不超過2000米；
（2）周圍介質溫度不高于+40℃，不低于－20℃；
（3）周圍空氣的相對濕度不大于95%（+25℃時）；
（4）在無強烈顛波振動以及垂直傾斜度不超過15度的地方；
（5）在無足以腐蝕金屬和破壞絕緣的氣體與蒸氣的環境中；
（6）可用于有甲烷和煤塵瓦斯危險的礦井中；
（7）能防止水和液體浸入的地方。
礦用隔爆照明信號綜保技術特征
1、照明短路保護時間：小于0.15秒，信號短路保護時間：小于0.4秒。
2、漏地電阻動作整定值1.5KΩ（1.5K~3KΩ可調）。
3、漏地閉鎖電阻動作值3KΩ±1KΩ
4、電纜絕緣危險指示值11KΩ±2KΩ。
5、漏電保護動作時間小于0.25秒。
6、工作電壓允許波動范圍：Ue±10%。
7、外形尺寸：ZBM(BZX)—4C 605×480 ×605
8、整機重量：95kg（128kg）

ZBZ4.0隔爆型照明信號綜合保護裝置參數
開關額定工作電壓（V）：127
保護測量單元工作電壓（V）：127
保護器額定工作電流（A）：1-50A
額定工作頻率（Hz）：50
漏電檢測回路：漏電閉鎖回路
--電壓DC12V，
電流＜2mA
外型尺寸：620*470*660
