控制電纜

控制電纜|控制電纜規格型號|控制電纜價格

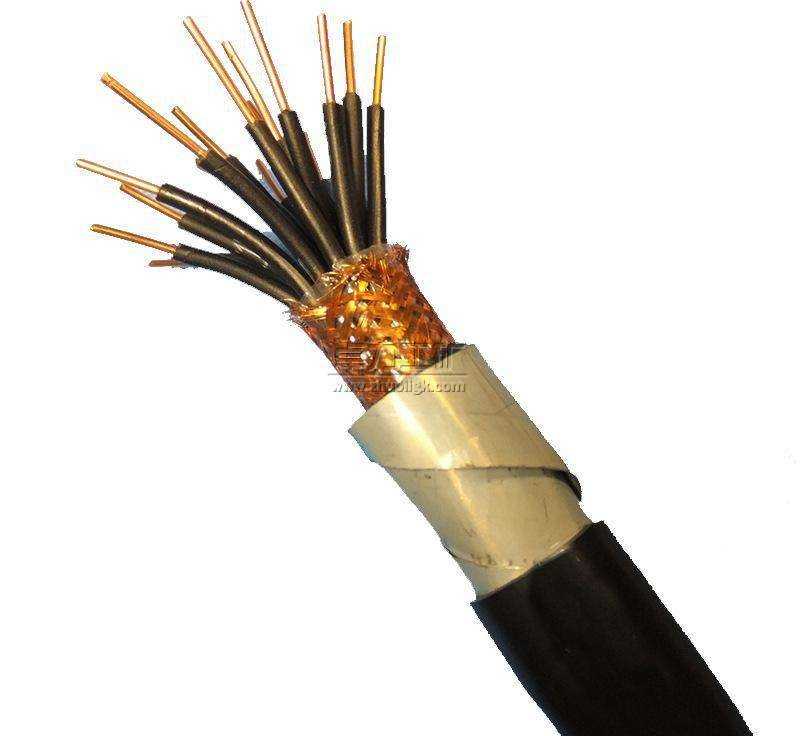

控制電纜是適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。

控制電纜用途
控制電纜適用于交流電壓450/750V及以下配電裝置中電器儀表作控制、監控回路、保護和測量等線路的接線用控制電纜執行標準：本產品按GB9330《塑料絕緣控制電纜》及企業標準制造。

控制電纜材質
控制電纜的線芯為銅芯,標稱截面
2.5mm2及以下,2～61芯;
4～6mm2,2～14芯;
10mm2,2～10芯。
控制電纜的工作溫度:
橡皮絕緣為65°C
聚氯乙烯絕緣為70°C和105°C兩個等級。
計算機系統的使用的控制電纜一般選用聚氯乙烯、聚乙烯、交聯聚乙烯以及氟塑料絕緣的產品。

控制電纜性能特點
1.直流電阻:20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。
2.絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿
3.絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。
4.工作電容：平均值 52±2nF/km
5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。

控制電纜使用特性
額定電壓U0/U：450/750V。
電纜導體的允許長期最高工作溫度聚氯乙烯絕緣70℃；
交聯聚乙烯絕緣90℃。
短路時（最長持續時間不超5s）電纜導體的最高溫度不超過：
交聯聚乙烯絕緣250℃；聚氯乙烯絕緣160℃。
電纜敷設時環境溫度應不低于0℃。
推薦的允許彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍：
有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。

控制電纜價格
控制電纜價格公式如下：銅的重量X銅價=（絲徑÷2）^2X3.14X絲的根數X8.9X當時銅價+10%的加工費。
控制電纜的成本價格計算
平方X1.83=銅的重量X當時的銅價+鎧裝的價格（重量X0.4元/斤）=成本價格+10%的加工費
電纜的價格=制造材料成本+固定費用+稅收+業務費+利潤
制造材料成本=材料成本*（1+材料消耗）（材料成本即為理論計算出來的值）
固定費用根據各個公司的情況有所不同，一般包括生產工資、管理工資、水電費、修理費、折舊費、房租費、運輸費用

控制電纜型號及名稱

型號	名稱	執行標準	主要用途
KVV	銅芯聚氯乙烯絕緣、聚氯乙烯護套控制電纜	GB9330-88	敷設在室內、電纜溝管道固定場合
KVV22	銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜	GB9330-88	敷設在室內電纜溝、管道、直埋等能承受較大機械外力等固定場合
KVVP2	銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜	GB9330-88	敷設在室內電纜溝、管道等要求屏蔽的固定場合
KYJV	銅芯交聯聚氯乙烯絕緣聚氯乙烯護套控制電纜	企業表中	敷設在室內電纜溝、管道等要求屏蔽的固定場合
KYJV22	銅芯交聯聚乙烯絕緣銅帶鎧裝聚氯乙烯護套控制電纜	企業標準	敷設在室內、電纜溝、管道固定場合
KYJVP2	銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜	企業表準	敷設在室內、電纜溝管道、直埋等能承受較大機械力等固定場合

控制電纜安裝布線的注意事項：
1.屋檐下。電纜只在不直接暴露在陽光照射或超高溫下，標準局域網電纜就可以應用，建議使用管道。 紫外線(UV)--不要將無紫外線防護的電纜應用于陽光的直射環境內。
2.外墻上。避免陽光直接照射墻面及人為損壞。熱度--電纜在金屬管道或線槽內的溫度很高，許多聚合材料在這種溫度下會降低使用壽命。
3.管道里(塑料或金屬的)。如在管道里，注意塑料管道的損壞及金屬管道的導熱。機械損壞(修復費用)--光纜的修復是十分昂貴的，在每一個間斷點至少需要兩次端接。
4.懸空應用/架空電纜?？紤]電纜的下垂和壓力。電纜是否被陽光直接照射。
5.直接在地下電纜溝中鋪設，這種環境是控制范圍最小的。電纜溝的安裝要定期進行干燥或潮濕程度的檢查。接地--如果控制電纜的屏蔽層需要接地，則必須遵守相應的標準。
6.地下管道。為便于今后的升級，電纜更換以及與表面壓力和周圍環境隔離，輔設管道相隔離，輔設管道是一個較好的方法。但不要寄希望于管道會永遠保持干燥，這將影響對電纜種類的選擇。水--在局域網雙絞線電纜的水分會增加電纜的電容，從而降低了阻抗并引起近端串擾問題。

卓力工礦是國內知名控制電纜生產廠家，有豐富的經驗為客戶提供高品質的控制電纜及完善的售后服務，如果您想了解最新控制電纜價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：控制電纜發貨時間？ 控制電纜售后保障？ 控制電纜訂貨需要提供什么信息？
