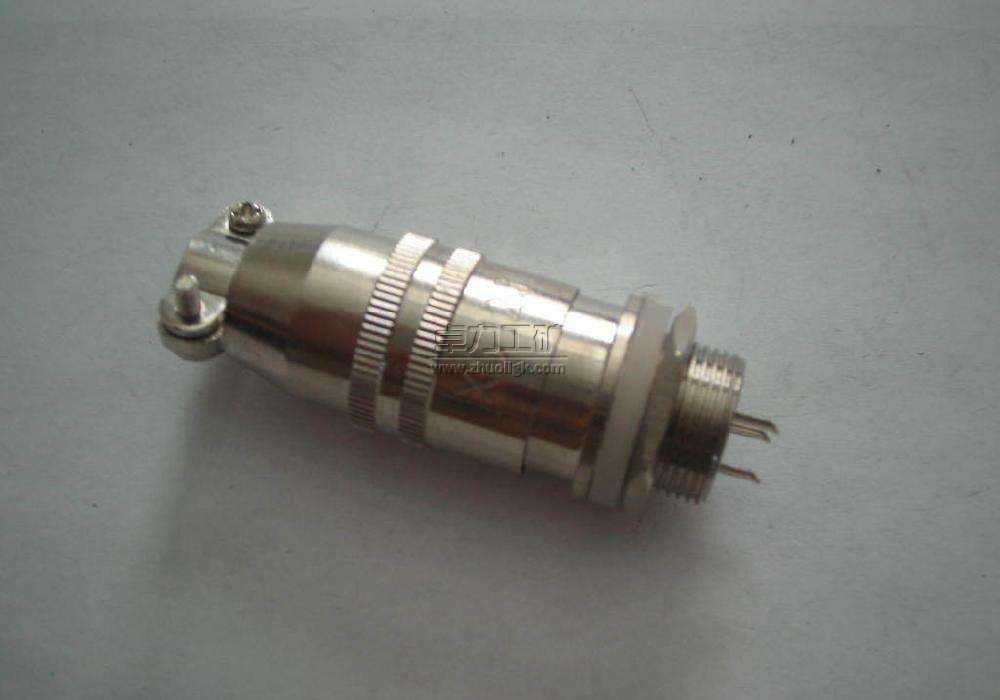

電纜連接器

電纜連接器|電纜連接器廠家

電纜連接器主要適用于傳輸設備局各類數字程控交換機、光電傳輸設備內部聯接和配線架之間的信號傳輸，用于傳輸數據、音頻、視頻等通訊設備。

用途
電纜連接器主要適用于傳輸設備局各類數字程控交換機、光電傳輸設備內部聯接和配線架之間的信號傳輸，用于傳輸數據、音頻、視頻等通訊設備。護套采用阻燃材料，安全系數高。采用先進的工藝生產，使電纜的阻燃抗均勻性好，多芯電纜使機架敷設更加便捷。[1]
加工前的準備
檢查所需工具（刻度尺、內六角扳手、絲錐、板銼、手鋸、刀片或電工刀、專用金屬剪、榔頭、砂布、尖嘴鉗、水口鉗、緙絲鉗、螺絲刀、銅刷、專用安裝工具）應備齊、完好。[1]
安裝過程
1 拆卸連接器，將可拆卸部分順序拆開。
2 將電纜端頭固定，釘在軸板上，端頭伸出200mm-300mm，端頭傾斜向下與水平方向成30°-45°左右夾角。
3 用手鋸或電工刀剝?nèi)ヒ欢渭s45mm長的電纜護套，截面要求保持平直。
4 用密封膠(87膠或703膠)在護套表面與外導體交接處（連接器后端蓋可以蓋住的部分）均勻涂抹一圈后，將連接器后端蓋（壓緊鎖環）、墊圈、密封圈順序套在電纜上，順外導體螺旋方向?qū)⑦B接器的連接套旋轉安裝在除掉護套的外導體上，緊靠電纜護套端部。
5 用銅刷將殘留在電纜頭部的護套粉末、銅屑等清除干凈。
6 距連接套端面2mm左右用專用金屬剪刀剪去多余的皺紋銅管外導體。用尖嘴鉗將皺紋銅管外導體向外擴口、翻邊，并用尖嘴鉗、榔頭等適宜的工具輕輕敲打，使之平靠在外殼體端面上。注意翻邊要求均勻、圓整。
7 用水口鉗、銼刀、砂布等工具去除尖角、修光毛刺。
8 對光滑銅管內導體，用手鋸緊貼固定好的外導體鋸掉伸出外導體的絕緣帶條和內導體，用銼刀修平內導體(皺紋）銅管端面，去棱角，用絲錐攻絲，深度應與內導組件的螺紋長度相適應；對皺紋銅管內導體，用水口鉗剪掉伸出外導體的絕緣帶條，用專用金屬剪刀剪去適當長度的內導體。
9 將內導體組件擰到內導體（皺紋）銅管上。對光滑銅管內導體，應用緙絲鉗擰緊；對皺紋銅管內導體，應將內導體組件上與內導體相連的螺紋旋入內導體約2mm，用尖嘴鉗、榔頭等適宜的工具輕輕敲打內導體，向內翻邊，將內導體組件包裹于內導體內；與內導體組件相連的螺紋露在外面。翻邊要求和內導體組件接觸緊密牢固。
10 將內導體組件、內外導體固定組件、內導體組件、外殼體依次連接、擰緊、安裝牢靠（一般情況下內導體組件、內外導體固定組件、內導體組件、外殼體安裝時不需要拆卸，這時只需將內導體組件與內導體組件外殼體與連接套對正，分別旋轉內導體組件上的螺絲刀旋轉口和外殼體）。
11 將密封圈，墊片，后端蓋依次收攏，用扳手將后端蓋和連接套擰緊，擦去多余的密封膠。
12 將卡塞插入內導體組件。
13裝上密封圈、連接器防護蓋，用聯接緊固件聯接固定；擰開外殼體上的充氣嘴保護螺帽對電纜進行充氣，充入干燥氣，使氣壓達到0.05 MPa-0.2MPa，24h后氣壓保持在充入氣壓值的90%以上。
