組合式電纜支架產品說明書

一、概述
產品材料為熱固性高分子復合材料，由高溫?zé)釅憾?，其特點是材料性能和產品結構根據使用對象的要求同時設計，并且材料的制作和產品的制作同時進行。
支架為組合式，由托臂、立柱和連接螺栓組成。立柱為槽型材料，可根據需要截取任意長度，調節層高，自由裝配；托臂有三種規格供選擇，滿足不同長度和載荷要求。

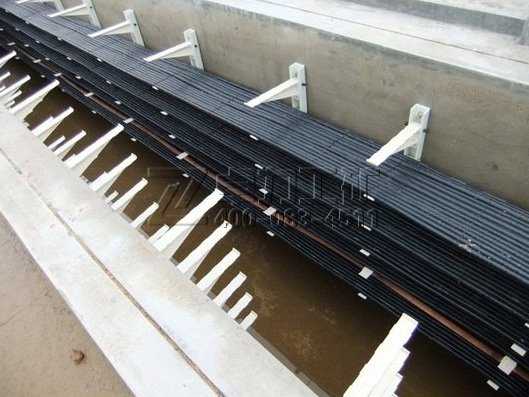

本產品適用于各種電纜敷設場所，現場安裝及電纜敷設施工極為方便。托臂裝配連接螺栓規格為M8×65㎜，立柱固定膨脹螺栓為M12。
二、產品性能
1、耐腐蝕：復合材料支架克服了鋼鐵支架易腐蝕不絕緣的難點，耐腐蝕，不銹蝕，不霉蛀，具有抗酸堿鹽腐蝕性能；尤其適合潮濕、酸、堿環境使用。
2、不變形：復合材料其剛性好，在長期載荷的情況下不會出現金屬往下傾斜現象。
3、產品表面光滑：摩擦系數小，不損傷電纜
4、比重輕：復合材料支架的質量僅為鋼材的1/4。
5、電絕緣性能強：復合材料支架為絕緣材料，無需接地。
6、不會產生渦流：復合資料支架絕緣性能好，無電腐蝕，可防止產生渦流，沒有功耗產生，電纜也不會發熱，使電纜的使用壽命大大延長。
7、耐熱、耐寒防火性能優：復合材料支架的氧指數滿足了防火其低煙、無毒的安全要求。
8、支架安裝簡單，價格更優：復合材料支架≤4層時只需2只膨脹螺絲安裝，4層＞＜7層只需4只膨脹螺絲安裝，大大降低了工人的勞動強度。
9、使用壽命長：復合材料支架在地下使用壽命為50年，地面為25年。
10、 安全防盜：復合材料支架的原材料采用不可回收材料，有效的防止被盜。



三、產品參數

支架類型	標準型
防火等級	B1
彎曲強度(Mpa)	≥150
彈性彎曲模量(Mpa)	≥10×103
壓縮強度(Mpa)	≥70
沖擊強度（KJ/㎡）	≥55
吸水率（%）	＜0.2
熱變形溫度（℃）	＞200
密度（g/㎝3）	＜2
纖維含量	≥15%
絕緣電阻	≥1.0×1012Ω

四、安裝工具
本產品的安裝工具普通手電鉆和鉆頭，普通扳手。

安裝方式
組合式復合電纜支架：安裝方便，但對電纜溝壁要求特別平整。對電纜層數變化無法應對。
直埋電纜支架：安裝方便，對電纜溝壁要求平整，對設計不同層數的電纜溝都能施工。
插入式電纜支架：安裝不方便，對電纜溝壁要求平整，對設計不同層數的電纜溝都能施工。
螺栓式電纜支架：安裝方便，對電纜溝壁要求平整，對設計不同層數的電纜溝都能施工。

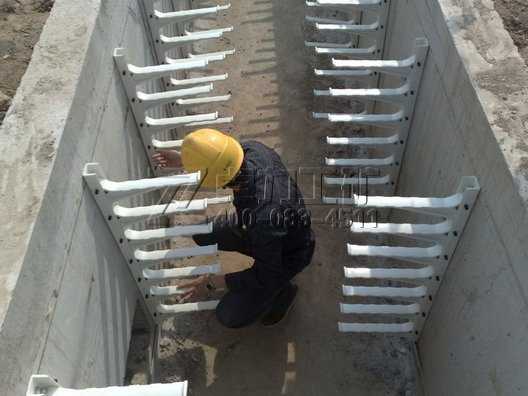

五、安裝步驟
1， 鉆裝配孔：根據托臂層間距要求，在槽型立柱兩側定位線上鉆孔，孔徑￠8.5.
2， 安裝孔：根據安裝位置，在立柱背面定位線上鉆孔，孔徑￠12.5。三層及以
下支架在立柱兩端各打一孔，四層以上支架，還要在立柱中部加鉆增強孔。
3， 立柱的安裝：根據安裝施工圖及立柱安裝孔位置，用M12膨脹螺栓將立柱固
定在墻上，螺栓和立柱之間必須加裝墊片，槽型立柱盡可能貼緊墻面。
4， 電纜：將電纜拖至電纜支架安裝位置。
5， 托臂的安裝：將托臂固定在立柱上，螺栓松緊適度，螺栓和立柱之間必須加
裝墊片。
6，電纜就位和固定：將電纜擺放在支架上并綁扎好，擺放時將最重的電纜放在托臂根部。

六、注意事項
1，安裝后托臂嚴禁下傾，最后上翹0-5度。如結果施工誤差，只允許在最下層錨栓處用墊片調節。
2，安裝、敷設和維修時，托臂上嚴禁站人或作為電纜以外的其他支承。
3，電纜敷設和維修時，不能在支架上拉電纜，應采用有效措施，避免對支架產生側向力。
4，電纜敷設時不允許將電纜從高處落下，盡量輕放在支架上。
6， 局部距離電纜需要調節時，應盡量把電纜支架根部拖拽，或把支架間需調整的電纜托起后慢慢用力，避免過載施工。
