轉盤道岔

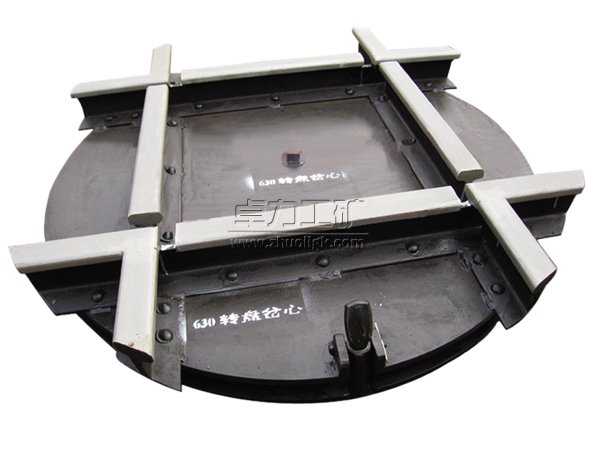

轉盤道岔|礦用鐵道轉盤道岔|630轉盤道岔岔心

轉盤道岔是一種使機車車輛從一股道轉入另一股道的線路連接設備，通常在車站、編組站大量鋪設。有了轉盤道岔，可以充分發揮線路的通過能力。即使是單線鐵路，鋪設轉盤道岔，修筑一段大于列車長度的叉線，就可以對開列車。

組成
轉盤道岔，由兩組軌道交叉形成，為具有四個側股軌道的X形道岔，包括轉盤跑梁、弧形連接板、支撐梁、外護焊接板、邊沿護板組成、導軌組成、平滾道組成、中心軸組成、鎖銷裝置、液壓控制裝置、電器控制裝置、滾輪裝配、止擋滾道組成、導梁組成和相關緊固件。其特征是，所述的轉盤道岔中間為可活動的圓形道岔軌道，四個側股軌道為固定軌道，直接連接線路軌道，所述的道岔軌道和固定軌道均中間裝有導梁組成，兩側為跑道；道岔軌道分上、下兩部分：上部設有作支撐的兩對上框架和支撐梁，上部正中間安裝有導梁組成，兩側安裝轉盤跑梁，轉盤跑梁外側安裝有外護焊接板，支撐梁下端設有滾輪裝配；道岔軌道上部與下部通過傳動軸及回轉軸承組成連接，下部設有作支撐的下框架，下框架的一側安裝有電器控制裝置，傳動軸直接安裝于液壓馬達上，通過鍵銷與液壓馬達軸連接傳動。傳動軸一端通過桿裝配、控制轉套與電器控制裝置連接，液壓馬達通過連接桿組成與轉動梁支架組連接，下框架周圍的地面安裝有平軌道組成、止擋滾道組成；所述的四個側股軌道導梁下方靠近內側裝有鎖銷裝置，液壓控制裝置裝于兩固定軌道中間空擋處，通過管路連接集中控制四個鎖銷裝置及轉盤道岔中央的轉動裝置，各動作相互間實現互鎖；所述的道岔軌道與外側混凝土地面接觸處均安裝有邊沿護板。
轉盤道岔其中間區為活動道岔軌道，四個側股軌道為固定軌道。道岔軌道的上部由上框架、支撐梁組成連接轉盤跑梁，中間安裝有導梁組成，兩側安裝有轉盤跑梁，轉盤道岔跑梁外側裝有外護焊接板，支撐梁下端設有滾輪裝配；道岔軌道上部與下部通過傳動軸及回轉軸承組成連接，下部由下框架作支撐，下框架周圍的地面安裝有平軌道組成、止擋滾道組成；四個固定軌道中間分別安裝有導梁，導梁端部均裝有鎖銷裝置，液壓控制裝置裝于兩固定軌道中間空擋處，通過管路連接集中控制四個鎖銷裝置及轉盤道岔中央的轉動裝置。

轉盤道岔缺點
由于轉盤道岔具有數量多、構造復雜、使用壽命短、限制列車速度、行車安全性低、養護維修投入大等特點，與曲線、接頭并稱為軌道的三大薄弱環節。

卓力工礦是國內知名轉盤道岔生產廠家，有豐富的經驗為客戶提供高品質的轉盤道岔及完善的售后服務，如果您想了解最新轉盤道岔價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：轉盤道岔發貨時間？ 轉盤道岔售后保障？ 轉盤道岔訂貨需要提供什么信息？

產品標簽：轉盤道岔| 礦用鐵道轉盤道岔|630轉盤道岔岔心
