K系列往復式給煤機安裝圖紙新 地基圖,尺寸,主要技術參數說明. K系列往復式給煤機型號:k0給煤機、k1給煤機 k2給煤機 k3給煤機 k4給煤機.
給煤機安裝圖紙新
給煤機主要技術說明新
K系列往復式給煤機型號:k0、k1、 k2、k3、k4。
一、用 途:
K型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料,將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。

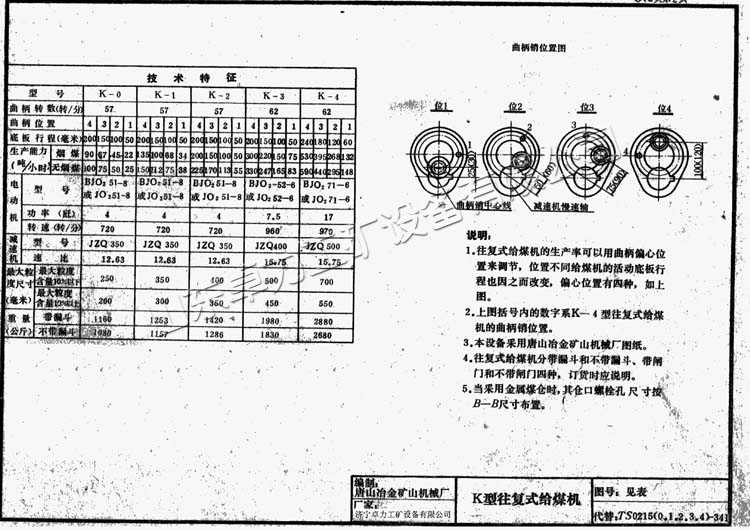

二、技術參數:
型號規格 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
給料
能力
(t/h) |
底板行程
(mm) |
曲柄
位置 |
無煙煤 |
煙煤 |
無煙煤 |
煙煤 |
無煙煤 |
煙煤 |
無煙煤 |
煙煤 |
無煙煤 |
煙煤 |
200
150
100
50 |
4
3
2
1 |
100
75
50
25 |
90
67
45
22 |
150
112
75
39 |
135
100
68
34 |
225
170
133
55 |
200
150
100
50 |
330
247
165
83 |
300
220
150
75 |
590
440
295
148 |
530
395
268
132 |
曲柄轉速(r/min) |
57 |
57 |
57 |
62 |
62 |
電動機 |
型號 |
YB160M1-8
(Y160M1-8) |
YB160M1-8
(Y160M1-8) |
YB160M1-8
(Y160M1-8) |
YB160M-6
(Y160M-6) |
YB200L1-6
(Y200L1-6) |
功率 |
4 |
4 |
4 |
7.5 |
18.5 |
轉速(r/min) |
720 |
720 |
720 |
970 |
970 |
減速機 |
型號
速比 |
JZQ-350
12.64 |
JZQ-350
12.64 |
JZQ-350
12.64 |
JZQ-400
15.75 |
JZQ-500
15.75 |
允許最
大粒度
(mm) |
含量10%以下
含量10%以上 |
250
200 |
350
300 |
400
350 |
500
450 |
700
550 |
設備
重量
(kg) |
帶 料 斗
不帶料斗 |
1127
1026 |
1251
1144 |
1481
1342 |
1927
1735 |
2737
2505 |
注:表中所列給料能力為調節閘門調到最大位置(相當不帶調節閘門時的能力)
三、工作原理與結構說明:
K型給煤機由機架、底板(給煤槽)、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動,煤均勻地卸到其他設備上。
本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
給煤機設有兩種結構形式:1、帶調節閘門 2、不帶調節閘門,其給料能力由底板行程來達到。
1、減速機 2、電動機 3、傳動平臺 4、聯軸器 5、H形架 6、連桿 7、給煤槽 8、閘門 9、機架 10、漏斗 11、托輥

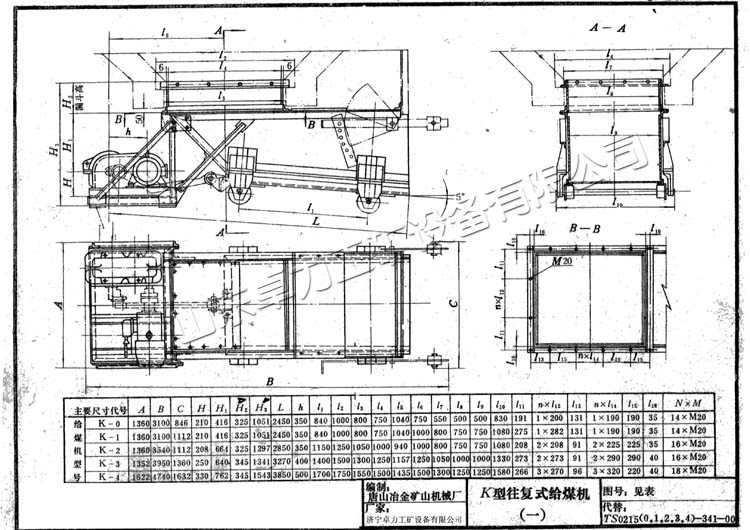

四、外形尺寸:
|
A |
B |
C |
H |
H1 |
H2 |
H3 |
L |
l1 |
l2 |
l3 |
l4 |
l5 |
K-0
K-1
K-2
K-3
K-4 |
1360
1360
1360
1352
1622 |
3100
3100
3540
3950
4740 |
846
1112
1112
1360
1632 |
210
210
208
250
330 |
416
416
664
640
762 |
325
325
325
345
345 |
1051
1051
1297
1341
1543 |
2450
2450
2850
3270
3850 |
840
840
1150
1400
1700 |
1000
1000
1250
1500
1750 |
800
800
1050
1300
1550 |
750
750
1000
1250
1500 |
1040
1040
940
1157
1435 |
|
l6 |
l7 |
l8 |
l9 |
l10 |
l11 |
l12 |
n×l13 |
l14 |
n×l15 |
l16 |
N×MD |
K-0
K-1
K-2
K-3
K-4 |
750
1000
1000
1250
1500 |
550
800
800
1050
1300 |
500
750
750
1000
1250 |
500
750
750
1000
1250 |
830
1080
1080
1330
1580 |
35
35
35
35
35 |
191
275
208
273
266 |
1×200
1×282
2×208
2×273
2×270 |
131
131
91
91
96 |
1×190
1×190
2×225
2×290
2×320 |
190
190
225
290
220 |
14×M20
14×M20
17×M20
17×M20
20×M20 |
五、安裝說明:
給煤機體(或漏斗)是固定在料倉口下,在安裝前需要找平,將機架與料倉口用螺栓堅固。然后再將傳動平臺找正,H形架與機架、傳動平臺焊牢。減速機、電機找正,調節好后,螺栓堅固。
六、訂貨須知:
1、簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
2、隨機技術文件:產品合格證、裝箱單、產品使用說明書。
