23MJ采煤機配件

　　卓力工礦專業生產制造各種圖號23MJ采煤機配件：采煤機調速機構、三通|管路|油管|壓片|鉸接螺栓|軸承杯|操縱機構 五軸旋套套螺栓底蓋內套殼體堵電機軸組軸齒輪軸齒輪元件腔上蓋.

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

23MJ采煤機配件說明書

23MJ采煤機配件

23MJ采煤機配件|采煤機調速機構|三通|管路|油管|壓片|鉸接螺栓|軸承杯|操縱機構

卓力工礦專業生產制造各種圖號23MJ采煤機配件：

圖號	名稱	材質	重量	備注
23MJ0127-1	三通		0.21
23MJ0132	管路		2.267
23MJ0123	管路		0.916
23MJ0123-1	油管	1Cr13	0.03
23MJ0123-2	油管	1Cr13	0.02
23MJ0123-3	油管	1Cr13	0.12
23MJ0124	管路		0.153
23MJ0124-1	油管	1Cr13	0.05
23MJ0125	管路		7.335
23MJ0125-1	油管	1Cr13	0.25
23MJ0126	油管		1.297
23MJ0122	管路		0.282
23MJ0127	管路		0.796
23MJ0121-1	油管	1Cr13	0.144
23MJ0127-2	油管		0.26
23MJ0127-3	接頭		0.15
23MJ0128	管路		0.846
23MJ0128-1	油管	冷管	0.33
23MJ0129	管路		1.596
23MJ0129-1	油管	1Cr13	0.03

23MJ0130	管路		1.606
23MJ0130-1	油管	1Cr13	0.04
23MJ0131	管路		0.946
23MJ0114-1	壓片	Q235	0.067
23MJ0126-1	油管	1Cr13	0.16
23MJ0117-4	鉸接螺栓		0.55
23MJ0204-5	軸承杯		11.88
23MJ0114-4	壓板	ZG30Mn2	1.6
23MJ0115	操縱機構		7.096
23MJ0115-1	導向套	QT600-3	1.7
23MJ0115-2	撥叉	QT600-3	0.3
23MJ0116	管路		4.655
23MJ011601	法蘭		1.68
23MJ0116-1	接頭座		0.5
23MJ0117	管路		3.92
23MJ0117-1	接頭		0.59
23MJ0122-1	油管	1Cr13	0.02
23MJ0117-3	接頭體		0.65
23MJ0132-1	彎接頭		0.4
23MJ0118	管路		4.22

23MJ011801	法蘭		1.68
23MJ0118-1	接頭體		0.38
23MJ0118-2	鉸接螺栓		0.16
23MJ0119	管路		1.306
23MJ0119-1	接頭		0.56
23MJ0119-2	油管	冷管	0.49
23MJ0120	管路		1.686
23MJ0120-1	油管	1Cr13	0.12
23MJ0121	管路		1.71
23MJ0117-2	接頭		0.36
23MJ0203	三軸		47.95
23MJ0131-1	油管	冷管	0.43
23MJ0201	一軸		84.96
23MJ0201-1	端蓋		5.55
23MJ0201-2	軸齒輪	17Cr2Ni2Mo	4.5
23MJ0201-3	套	40Cr	0.28
23MJ0201-4	蓋	Q235	1.36
23MJ0201-5	堵	Q235	0.52
23MJ0201-6	套	40Cr	0.25
23MJ0202	二軸		15.5

23MJ0202-1	齒輪	20CrMnTi	7.3
23MJ02-7	襯套（四）	40Cr	0.8
23MJ0202-3	距離墊		0.019
23MJ02-6	圓蓋	Q235	5.32
23MJ0203-1	蓋	Q235	2.35
23MJ0203-2	齒輪軸	17Cr2Ni2Mo	19.7
23MJ0203-3	齒輪	20CrMnTi	14.27
23MJ0203-4	支承環		0.7
23MJ0203-5	端蓋	Q235	3.88
23MJ0204	四軸		107.45
23MJ0204-1	堵	Q235	5.8
23MJ0204-2	距離墊		0.7
23MJ0204-3	齒輪	17Cr2Ni2Mo	42.6
23MJ-1	軸	30CrMnTi	7.84
23MJ0202-2	軸	40Cr	4.64
23MJ0136-1	油管	冷管	0.43
23MJ0133	管路		2.424
23MJ0133-1	接頭座		0.25
23MJ0134	管路		0.405
23MJ0134-1	油管	冷管	0.16

23MJ0135	管路		2.066
23MJ0135-1	油管	1Cr13	0.165
23MJ0135-2	油管	1Cr13	0.008
23MJ0135-3	油管	1Cr13	0.06
23MJ013501	接管		0.19
23MJ013501-1	油管	1Cr13	0.01
23MJ02-8	襯套（五）	40Cr	0.9
23MJ0136	管路		1.242
23MJ0114	主接線嘴		2.425
23MJ02	左搖臂		2365.6
23MJ02	左搖臂		2365.6
23MJ02A	左搖臂		2365.6
23MJ02A	左搖臂		2365.6
23MJ02A	左搖臂		2365.6
23MJ02-1	左搖臂殼	ZG30Mn2	950
23MJ02-2	襯套(一)	20CrMnTi	1.3
23MJ02-3	襯套(二)	20CrMnTi	1.6
23MJ02-4	襯套(三)	20CrMnTi	1.2
23MJ02-5	上蓋	Q235	12.68
23MJ013501-2	接頭座		0.17

23MJ0103-4	套		2.39
23MJ0103-18	中心輪Ⅱ	18Cr2Ni4WA	8.24
23MJ0101-9	導向滑靴(一)	ZG35CrMnSi	34.1
23MJ0101-9C	導向滑靴(一)	ZG35CrMnSi	37
23MJ0101-10	導向滑靴(二)	ZG35CrMnSi	41.1
23MJ0101-10B	導向滑靴(二)	ZG35CrMnSi	41.8
23MJ0102	右行走箱		479.602
23MJ0102-1	上蓋板	Q235	14.1
23MJ0102-2	大蓋板	ZG35CrMnSi	114.42
23MJ0102-3	殼體	ZG35CrMnSi	158.37
23MJ0103	行星機構		172.144
23MJ0101-7	殼體	ZG35CrMnSi	158.37
23MJ0103-2	軸承杯	ZG35CrMnSi	34.9
23MJ0101-6	擋環		1.12
23MJ0103-6	中心輪Ⅰ	18Cr2Ni4WA	2.78
23MJ0103-7	行星架Ⅰ	ZG35CrMnSi	18.5
23MJ0103-8	堵	Q235	0.04
23MJ0103-10	套		0.05
23MJ0103-11	距離套		0.077
23MJ0103-12	行星輪	18CrMnNiMo	1.77

23MJ0103-13	行星輪軸	40CrMnMo	0.81
23MJ0103-14	行星架Ⅱ	ZG35CrMnSi	14.5
23MJ0103-15	內齒圈	42CrMo	36.75
23MJ0114-3	墊圈	Q235	0.2
23MJ0103-1	端蓋		3.76
23MJ01-10	小后蓋	Q235	27.2
23MJ-3	固定板	Q235	1.21
23MJ-4	壓板	Q335	0.2
23MJ01	主機體		5677.67
23MJ01-1	主殼體	ZG30Mn2	2950
23MJ01-2	支桿	Q235	1.69
23MJ01-3	圓蓋	Q235	1.75
23MJ01-4	液壓腔上蓋	Q235	115
23MJ01-5	端蓋		3.42
23MJ01-6	主泵輪	20CrMnTi	4.45
23MJ01-7	襯套	20CrMnTi	1.38
23MJ0101-8	行走輪	18Cr2Ni4WA	22.4
23MJ01-9	襯套	20CrMnTi	1.43
23MJ0104	電氣裝配圖		150.88
23MJ01-11	大后蓋	Q235	41.6

23MJ01-12	堵	Q235	0.98
23MJ01-13	板	Q235	0.942
23MJ01-14	電纜槽蓋	Q235	10.5
23MJ0101	左行走箱		479.602
23MJ0101-1	上蓋板	Q235	14.1
23MJ0101-2	驅動輪	18Cr2Ni4WA	55.2
23MJ0101-3	大蓋板	ZG35CrMnSi	114.42
23MJ0101-4	軸	20CrMnTi	8.25
23MJ0101-5	內六角螺釘	40Cr	2.08
23MJ01-8	襯套	20CrMnTi	2.23
23MJ0111	冷卻器		55.6
23MJ0103-17	軸承架	ZG40Cr	14.27
23MJ0108	齒輪泵軸		18.16
23MJ0108-1	軸承座		5.05
23MJ0108-2	軸	42CrMo	2.45
23MJ0108-3	端蓋	Q235	1.23
23MJ0108-4	聯接盤		2.8
23MJ0108-5	距離墊	Q235	0.03
23MJ0109	排油輪組		3.547
23MJ0109-1	齒輪	42CrMo	0.9

23MJ0110	管路		0.504
23MJ0107	惰輪組		8.325
23MJ0110-2	油管	1Cr13	0.42
23MJ0106-2	堵		0.57
23MJ011101	冷卻器體		28
23MJ011102	上蓋		19.93
23MJ011102-2	筋	A3	0.14
23MJ011102-3	筋	A3	0.29
23MJ0111-2	墊	橡膠	0.03
23MJ0111-3	墊	橡膠	0.02
23MJ0112	調速機構		33.51
23MJ0112-1	缸體	HT300	14
23MJ0113	馬達軸組		14.97
23MJ0113-1	齒輪軸	20CrMnTi	10.34
23MJ0110-1	油管	1Cr13	0.06
23MJ0105-1	蓋		2.5
23MJ0104-1	互感器板		1.7
23MJ0104-2	電控保護板	Q235	0.68
23MJ0104-3	開關板	Q235	4.47
23MJ010401	前蓋板組件		25.8

23MJ010401-1	軸		0.8
23MJ010401-2	銅套	H62	0.19
23MJ01040101	前蓋板組焊件		20.7
23MJ010402	元件腔上蓋		12.45
23MJ010402-1	元件腔上蓋	Q235	12
23MJ010403	元件腔上蓋		11.5
23MJ0107-1	軸	42CrMo	2.37
23MJ0105	粗濾油器		24.236
23MJ0205	五軸		60.57
23MJ0105-2	旋套	鋼管	6.22
23MJ0105-3	套	H62	0.2
23MJ0105-4	螺栓	H62	0.25
23MJ0105-5	底蓋		3
23MJ0105-6	內套		1.28
23MJ0105-7	殼體		8.94
23MJ0105-8	堵	Q235-A	0.02
23MJ0106	電機軸組		11.459
23MJ0106-1	軸齒輪	20CrMnTi	5.42
23MJ0106-1A	軸齒輪	18Cr2Ni4WA	5.42
23MJ010403-1	元件腔上蓋	Q235	11.1

23MJ320401-2	套		0.9
23MJ3207-7	鉸接螺栓		0.5
23MJ3210-1	鉸接體		0.2
23MJ3210-2	鉸接螺栓		0.07
23MJ330301-2	接頭體		0.86
23MJ330301-3	接頭		0.4
23MJ3305-2	接頭		0.3
23MJ310201	導向滑靴		85
23MJ3109-2	軸齒輪
23MJ3201-1	拉桿		0.04
23MJ3116-2	軸齒輪
23MJ32-12	連接板	Q235-A	0.015

23MJ311205A-3	鉸接體		0.75
23MJ3114-1	軸齒輪
23MJ32-1	鉸接體		0.37
23MJ0204-4	軸齒輪	17Cr2Ni2Mo	38.6
23MJ311205A-5	鉸接螺栓		0.67
23MJ311206-2	鉸接螺栓		0.05
23MJ311206-6	鉸接螺栓		0.03
23MJ311213-1	直通		0.7
23MJ311213-3	鉸接體		1.3
23MJ311213-4	鉸接螺栓		0.13
23MJ311214-1	鉸接體		0.8
23MJ311214-2	鉸接螺栓		0.1
23MJ311218A-1	鉸接體		1.4
23MJ3201-2	接頭座(Ф10)		0.16
23MJ311219-2	鉸接螺栓		0.2

23MJ32-3	鉸接體		0.43
23MJ32-4	鉸接螺栓M18*1.5		0.29
23MJ32-5	鉸接體		0.51
23MJ32-6	鉸接體		0.56
23MJ32-7	鉸接螺栓M18*1.5		0.504
23MJ32-8	鉸接體		0.53
23MJ32-9	鉸接螺栓M18*1.5		0.559
23MJ32-10	管夾	Q235-A	0.0895
23MJ32-11	管夾	Q235-A	0.0118
23MJ311219-1	鉸接體		0.6

23MJ04-2A	距離套		1.93
23MJ05-2	油缸接頭		0.66
23MJ03	右搖臂		2365.6
23MJ03A	右搖臂		2365.6
23MJ03A	右搖臂		2365.6
23MJ03A	右搖臂		2365.6
23MJ03-1	右搖臂殼	ZG30Mn2	950
23MJ03-2	上蓋	Q235	12.68
23MJ04	油缸		107.938
23MJ04A	油缸		107.938
23MJ04-1	活塞桿	40Cr	39.22
23MJ0207-1	扭矩軸	40Cr	7.4
23MJ04-2	距離套		2.96
23MJ0206A-6	鍵		0.95
23MJ04-3	鋼套	20CrMnTi	1.52
23MJ0401	缸體		42.6
23MJ0401A	缸體		42.6
23MJ0401-1	缸筒	鋼管27SiMn	20.9
23MJ0401-2	缸座		21.1
23MJ0402	接管		0.93

23MJ0402A	接管		0.93
23MJ0402-1	管	鋼管	0.73
23MJ05	機外油管		74.525
23MJ311205A-4	鉸接體		1.75
23MJ04-1A	活塞桿	40Cr	39
23MJ0206-8	套		0.19
23MJ0205-1	惰輪	17Cr2Ni2Mo	38.8
23MJ0205-2	距離墊		0.55
23MJ0205-3	軸	40Cr	7.88
23MJ0206	滾筒軸		375.56
23MJ0206-1	軸承杯	ZG35CrMnSi	48.2
23MJ0206-2	密封堵		0.05
23MJ0206-3	軸套	40Cr	1.86
23MJ0206-4	齒輪	17Cr2Ni2Mo	30.6
23MJ0206-5	套	40Cr	4.48
23MJ0206-6	滾筒軸	30CrMnTi	138
23MJ03	右搖臂		2365.6
23MJ0206-7A	油封環	40Cr	5.88
23MJ05-3	聯接塊		0.83
23MJ0206-9	滾筒聯接套	ZG40Cr	58.6

23MJ0206-10	擋環		0.45
23MJ0206-11	壓蓋		4.5
23MJ0206-12	壓墊		1.5
23MJ0206A	滾筒軸組件		262.15
23MJ0206A-1	滾筒軸		126
23MJ0206A-2	墊		0.68
23MJ0206A-3	套		3.88
23MJ0206A-4	前端蓋		9.8
23MJ0206A-5	壓蓋		3.03
23MJ0206-7	油封環	40Cr	5.88
23MJ07-1	銷軸	20CrMnTi	10.5
23MJ05-1	接頭		1.1
23MJ0601	水閥		8.351
23MJ0601-1	閥體	HT300	3.7
23MJ0602	接頭組件		1.5853
23MJ0602-1	接頭		0.4
23MJ0602-2	接頭		0.4
23MJ0603	管路Ⅰ		1.524
23MJ0603-1	鉸接螺栓		0.17
23MJ060301	彎管組焊件		1.73

23MJ060301-1	接頭體		0.86
23MJ06-6	聯接塊		9.7
23MJ07	銷軸組件(一)		11.0829
23MJ06-5	堵	Q235	0.0054
23MJ07-2	螺堵	Q235	0.26
23MJ08	銷軸組件(二)		11.6129
23MJ08-1	銷軸	20CrMnTi	11.03
23MJ09-1B	滑靴	ZG35CrMnSi	29
23MJ09-1C	滑靴	ZG35CrMnSi	60
23MJ09-1D	滑靴	ZG35CrMnSi	27.9
23MJ11	油缸		106.449
23MJ11A	油缸		106.449
23MJ3112-1	接頭座		0.3
23MJ311205A-1	鉸接體		0.4
23MJ060301-2	鋼管	冷管	0.78
23MJ0506	油管		0.168
23MJ0501	油管		0.214
23MJ0501-1	接頭		0.042
23MJ0501-2	接頭		0.09
23MJ0501-3	油管	冷管	0.082

23MJ0502	油管		0.209
23MJ0502-1	油管	冷管	0.077
23MJ0503	油管		0.206
23MJ0503-1	油管	冷管	0.074
23MJ0504	油管		0.171
23MJ0504-1	油管	冷管	0.085
23MJ06-7	噴嘴座		1.48
23MJ0505-1	油管	冷管	0.095
23MJ6011-4
23MJ0506-1	油管	冷管	0.084
23MJ0507	油管		0.209
23MJ0507-1	油管	冷管	0.077
23MJ0508	油管		0.21
23MJ0508-1	油管	冷管	0.077
23MJ06	冷卻噴霧系統		77.2259
23MJ06-1	Z型接頭		0.37
23MJ06-2	Z型接頭		0.8
23MJ06-3	接頭		1.17
23MJ06-4	鉸接體		0.16
23MJ0505	油管		0.179

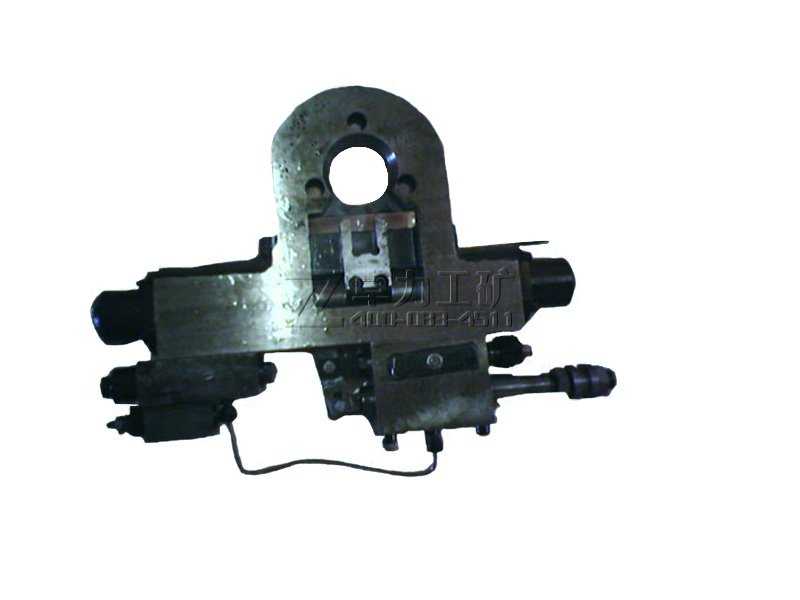

采煤機調速機構

卓力工礦是國內知名23MJ采煤機配件生產廠家，有豐富的經驗為客戶提供高品質的23MJ采煤機配件及完善的售后服務，如果您想了解最新23MJ采煤機配件價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
